Vase XLPE tulekindel madalpinge toitekaabel kasutab hapnikuvabu vaskjuhtmeid, XLPE isolatsiooni ja tulekindlaid tõkkekihte. See suudab tulekahju tingimustes säilitada toiteallika. Erinevalt tavalistest leegiaeglustavatest kaablitest on sellel kõrgem ohutustase ja see on eelistatud kaabel avariivoolu jaotamiseks ülemere avalikes hoonetes ja kõrge riskiga ruumides.
|
Nimiläbimõõt (mm²) |
Minimaalne juhtjuhtmete arv |
Juhi välisläbimõõt (mm) |
XLPE isolatsiooni nimipaksus/mm |
Isolatsiooni ligikaudne välisläbimõõt/mm |
Maksimaalne juhi takistus temperatuuril 20 ℃ (Ω/km) vask |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Suurepärane juhtivus ja stabiilne takistus tekitavad pikaajalisel tööl vähem soojust. Mitmest kiust koosnev struktuur pakub keerukate stsenaariumide korral paigaldamisel paremat paindlikkust.
Võrreldes traditsioonilise PVC-isolatsiooniga on sellel suurepärane kuumakindlus, vananemisvastane jõudlus ja keemilise korrosioonikindlus. Selle pikaajaline töötemperatuur võib jõuda 90 ℃-ni ja isolatsiooni stabiilsus on oluliselt paranenud.
Sellel südamiku eristuval materjalil on vilgukivist tulekindel kiht. Lahtise leegiga põlemisel moodustab see kõva soojust isoleeriva karboniseeritud kihi, mis blokeerib juhtide kõrge temperatuuri erosiooni ja tagab lühiajalise pideva toiteallika tulekahju korral.
Kulumiskindel, niiskuskindel ja UV-kindel. See talub niiskust ja kerget korrosiooni välistingimustes ja kaablikraavides, et pikendada kaabli üldist kasutusiga.
Proovide võtmise katsed tehakse vaskmaterjalide, XLPE pelletite ja vilgukivist tulekindlate teipide jaoks. Nõuetele mittevastava tooraine tootmine on keelatud.
Juhtide ristlõike, isolatsiooni paksuse ja tulekindla mähise protsessi jälgitakse reaalajas, et vältida mõõtmete kõrvalekaldeid ja ebaühtlast mähimist.

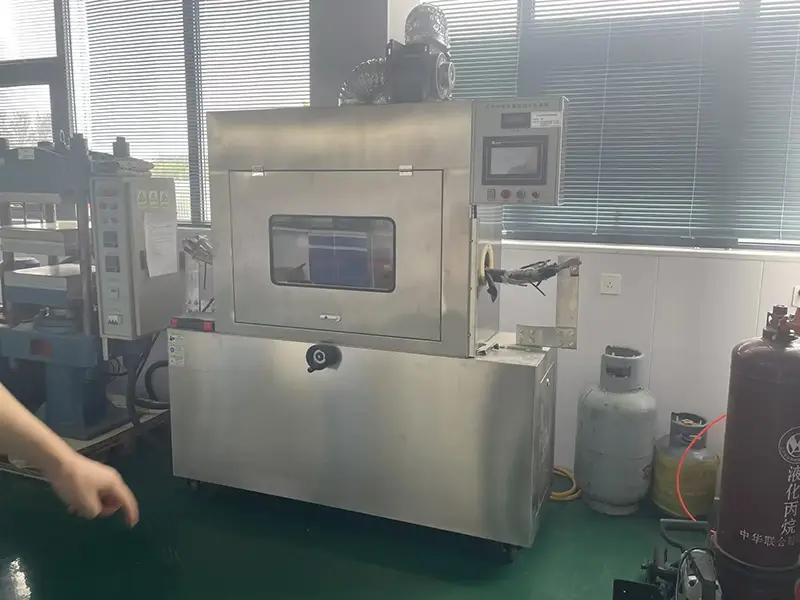

Alalisvoolu takistuskatse, võimsuse sageduse vastupidavuse pingekatse, isolatsioonitakistuse test, tulekindla põlemiskatse, vananemiskatse ja madala temperatuuriga paindekatse simuleerivad täielikult inseneri kasutustingimusi.
Välimust, spetsifikatsioone ja pakendit kontrollitakse tükikaupa. Testarhiive säilitatakse iga partii kohta. Ülemereprojektide vastuvõtmise ja tollivormistuse nõuete täitmiseks saab väljastada ingliskeelseid testidokumente.

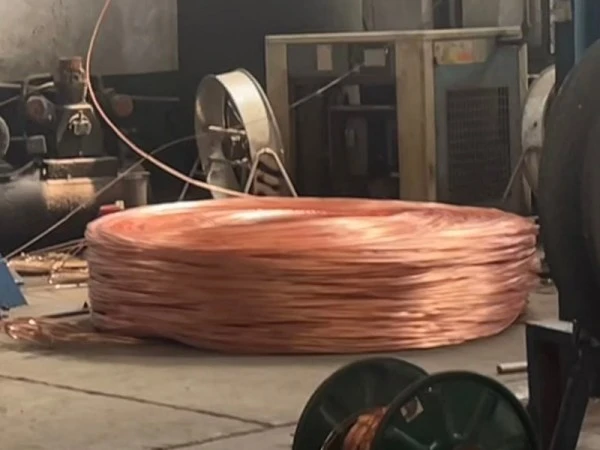

Voolu kandev meedium. Suure juhtivusega hapnikuvaba vask tagab stabiilse jõuülekande.
Põhiline iseloomulik struktuur. See isoleerib tulekahju ajal kõrge temperatuuri ja säilitab vooluahela toiteallika, mis on suurim erinevus tavalistest toitekaablitest.
Peamine elektriisolatsioonikomponent, kõrge temperatuurikindel ja vananemisvastane, ei ole pikaajalisel kasutamisel lihtne puruneda.
Muudab kaabli kompaktseks ja ümaraks ning parandab mehaanilist survekindlust.
Pakub mehaanilist kaitset hõõrdumise, niiskuse, päikesevalguse ja kerge pinnase korrosiooni eest.
Mitmekihiline struktuur töötab sünergistlikult, et realiseerida kaks võimalust: stabiilne jõuülekanne tavatingimustes ja lühiajaline pidev toiteallikas tulekahju tingimustes.
Läbib tulekindla põlemiskatse. See suudab säilitada normaalse toiteallika teatud aja jooksul lahtise leegi tingimustes, et tagada avariivalgustuse, tulekustutuspumpade ja häiresüsteemide töö. Tavalised leegiaeglustavad kaablid võivad tule levikut aeglustada ja ei suuda säilitada toiteallikat.
XLPE isolatsioon võimaldab pikaajalist töötemperatuuri 90 ℃ ja kõrgemat lühisekindluse temperatuuri, millel on palju parem kuumuskindlus kui PVC-isolatsiooniga kaablitel.
Ristseotud polüetüleenmaterjal on UV- ja kuumavananemiskindel pikaajaliseks paigaldamiseks siseruumides asuvatele kaablirennidele ja välistingimustes.
Tihe ümbris blokeerib niiskust, sobib niiskete kaablikraavide jaoks ja maa-aluseks paigaldamiseks. See on vastupidav nõrga happe ja nõrga leelise korrosioonile.
Kompaktne üldine struktuur pakub head surve- ja tõmbekindlust, mis on vastupidav tsiviilehitustööde käigus tekkinud kahjustustele.
V: Tavalised leegiaeglustavad kaablid on mõeldud peamiselt leegi leviku piiramiseks, samas kui tulekindlad kaablid on konstrueeritud nii, et tulekahju tingimustes säiliks vooluahela terviklikkus teatud aja jooksul. Kaabel sisaldab vilgukivist tulekindlaid kihte, mis aitavad säilitada elektrilist järjepidevust tulekahju ajal, muutes selle rakendatavaks tulekustutuspumpasid, avariivalgustust ja häiresüsteeme teenindavates vooluringides.
V: XLPE isolatsioonil on määratud pikaajaline töötemperatuur kuni 90 ℃. See tagab hea termilise stabiilsuse ja vastupidavuse vananemisele ja keemilisele kokkupuutele. Võrreldes PVC-isolatsiooniga sobib XLPE üldiselt paremini rakendustesse, kus on vajalik kõrgem pidev töötemperatuur, sõltuvalt valitud kaabli spetsifikatsioonist ja paigaldustingimustest.
V: Tulekindel kiht on valmistatud vilgukivist tulekindlast teibist. Kõrge temperatuuriga leegiga kokkupuutel säilitab vilgukivi oma isoleerivad omadused ja moodustab juhtme ümber kuumakindla barjääri, aidates kaitsta elektriisolatsioonisüsteemi ja säilitada vooluahela järjepidevust kindlaksmääratud tulekindla perioodi jooksul.
V: Kontrollimine võib hõlmata tooraine kontrollimist, tootmisliini jälgimist, valmistoote juhtmetakistuse testimist, võimsuse sageduse vastupidavuse testimist, isolatsioonikindluse testimist, tulekindla põlemise katseid, vananemiskatseid ja madala temperatuuriga paindekatseid. Asjakohaseid testide dokumente saab säilitada partiide kaupa ja ingliskeelseid tehnilisi või katsedokumente saab esitada vastavalt välismaiste projektide dokumenteerimisnõuetele.
V: Kohaldatav paigaldusviis sõltub kaabli konstruktsioonist ja asukoha tingimustest. Kate kaitseb niiskuse, UV-kiirguse ja nõrga happe- või leeliselise keskkonna eest. Kaablit võib kaaluda siseruumides kasutatavate kaablirennide, välistingimustes õhuliinide marsruutimise, niiskete kaablikraavide ja teatud otsemaetud rakenduste jaoks, kus mehaanilised, keskkonna- ja paigaldusnõuded on kinnitatud.
V: Põhikonstruktsiooni saab kirjeldada viies kihis:
1. Hapnikuvaba vaskjuht elektrivoolu ülekandeks;
2. Tulekindel vilgukivi kiht, mis aitab säilitada vooluahela järjepidevust tulekahju tingimustes;
3. XLPE isolatsioonikiht, mis tagab elektriisolatsiooni ja termilise stabiilsuse;
4. Täitekiht konstruktsiooni toestamiseks ja mõõtmete stabiilsuseks;
5. Väliskest, mis kaitseb mehaanilise kulumise, niiskuse ja välistingimuste eest.
Kombineeritud konstruktsioon vastab nii tavapärasele jõuülekandele kui ka tulekindlale vooluahelale.
V: Juht on valmistatud kõrge puhtusastmega hapnikuvabast vasest. Keerutatud juhi konstruktsioon pakub suuremat paindlikkust kui sama ristlõikega tahke juht, muutes marsruutimise ja ühendamise töö lihtsamaks kaablirennides, kanalites ja muudes kitsastes juhtmeruumides. Elektrilist jõudlust tuleks hinnata vastavalt juhtme suurusele ja kehtivale kaabli spetsifikatsioonile.
V: XLPE isolatsiooni lühise temperatuuri piirang on kuni 250 ℃ määratud lühikeseks ajaks, olenevalt kohaldatavast kaablistandardist ja töötingimustest. Valmis kaablid võivad enne tarnimist läbida toite-sageduse, pingetaluvuse ja isolatsioonitakistuse testimise. Niiskete maa-aluste paigaldiste puhul tuleks pikaajalise elektrilise jõudluse säilitamiseks arvesse võtta ümbrist, isolatsioonisüsteemi, drenaažitingimusi ja paigaldusviisi.
