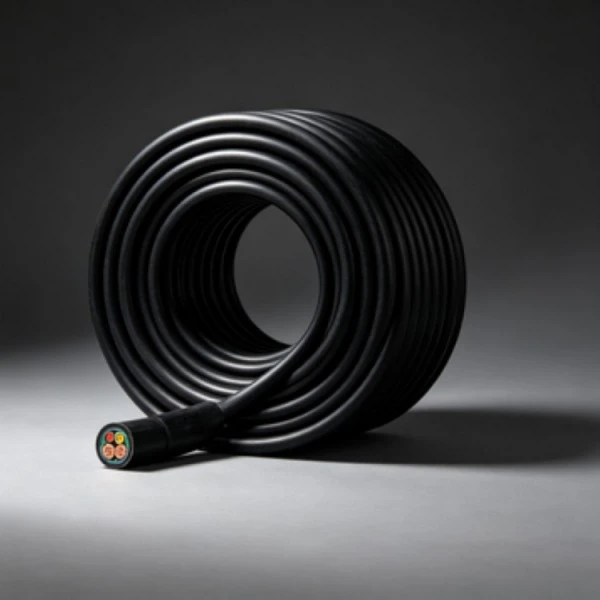

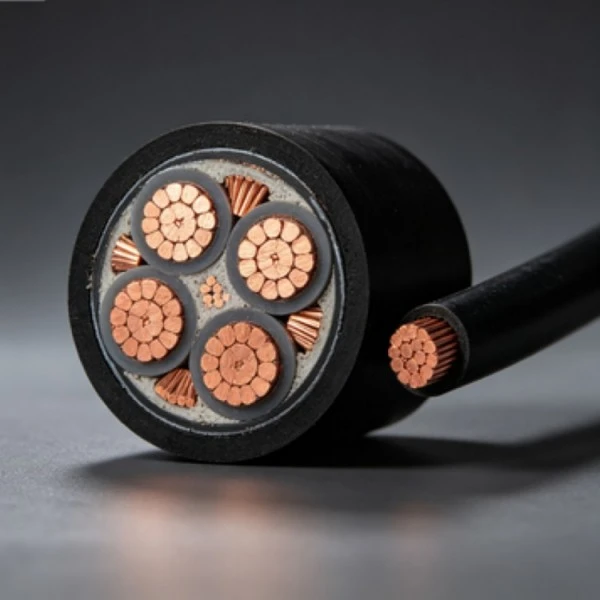

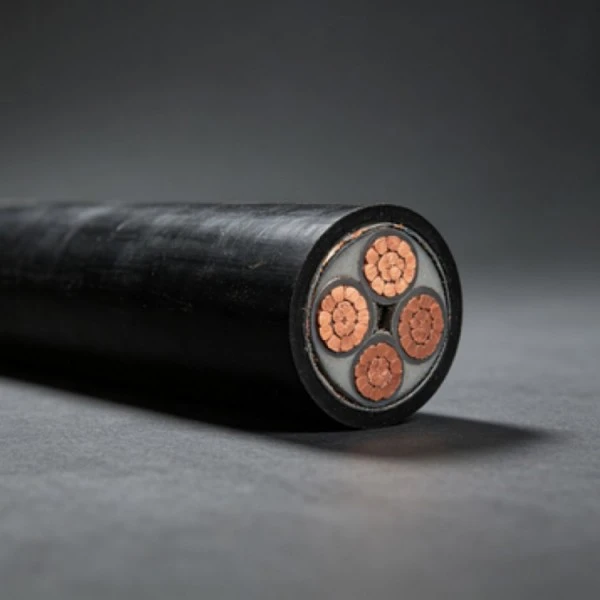

Copper XLPE madalpinge toitekaabel ühendab vaskjuhtmed ristseotud polüetüleenist (XLPE) isolatsiooniga madalpinge jõuülekandeks ja jaotamiseks. Saadaolevad juhtmete suurused hõlmavad tavalisi hooneid, seadmeid ja jaotusrakendusi, kusjuures loetletud spetsifikatsioonides sisalduvad tahked ja keerdunud juhtmekonstruktsioonid. Kaabli suurus, paigaldusmeetod ja projekti nõuded tuleks enne tootmist kinnitada.
| Nimiläbimõõt (mm²) | Min. juhtjuhtmed | Juhti OD (mm) | XLPE isolatsiooni paksus (mm) | u. isolatsiooni läbimõõt (mm) | Max juhi takistus temperatuuril 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Juht tagab kaabli peamise voolu kandetee. Kaasasolevad spetsifikatsioonid hõlmavad nii tahke kui ka keerutatud konstruktsioone väiksema ristlõikega, samas kui suuremate suuruste puhul kasutatakse mitme juhtmega keerdunud juhte. Juhtide takistuse väärtused temperatuuril 20 ℃ on spetsifikatsioonide kontrollimiseks loetletud tehnilises tabelis.
Ristseotud polüetüleen tagab esmase elektriisolatsiooni vaskjuhi ümber. Võrreldes tavalise termoplastse polüetüleeniga, valitakse XLPE tavaliselt toitekaablite jaoks, kus on vaja suuremat soojusvõimsust ja stabiilseid isolatsiooniomadusi. Tegelikud töötemperatuuri piirid peaksid järgima kehtivat toote spetsifikatsiooni.
Juhi läbimõõt, isolatsiooni paksus ja ligikaudne isolatsiooni läbimõõt varieeruvad olenevalt nimiristlõikest. Need väärtused on olulised kaablite ühilduvuse kontrollimisel klemmide, torude, kaablirennide ja muude paigalduskomponentidega.
Isolatsioon kaitseb kaabli paigaldamise ajal normaalse käsitsemise eest. Kaablit ei tohiks siiski käsitleda spetsiaalse painduva või soomustatud konstruktsiooni asendajana, kui paigaldamine hõlmab pidevat liikumist, tugevat mehaanilist mõju, liigset tõmbejõudu või muid eritingimusi.
Vaskjuhi ja XLPE isolatsiooni kombinatsioon annab elektrijaotuseks tavapärase madalpinge toitekaabli konstruktsiooni. Juhtide takistust, isolatsiooni mõõtmeid ja pingetaluvusnõudeid tuleks enne vastuvõtmist kontrollida kehtiva standardi ja projekti spetsifikatsiooniga.
Vase XLPE madalpinge toitekaablit saab täpsustada vastavalt elektrikoormusele, paigalduskeskkonnale ja nõutavale juhtme konstruktsioonile, mitte lihtsalt nimivoolu alusel ristlõike valimisele.
Valmis kaabli mõõtmeid tuleks võrrelda kehtiva toote spetsifikatsiooniga. Kaasasoleva vahelduvpinge testimise nõude korral peab kaabel vastu3,5 kV 5 minutitilma rikketa ümbritseva õhu temperatuuril. Kohaldatav testimisprotseduur ja aktsepteerimiskriteeriumid peavad vastama tellitud kaabli asjakohasele standardile.
Pidev identifitseerimine võib hõlmata tootja nime, toote mudelit ja nimipinget vastavalt kohaldatavatele märgistamisnõuetele. Konkreetse märgistuse sisu saab kinnitada enne tootmist, kui kaabel tarnitakse välismaal või projektipõhiseks kasutamiseks.
Ülevaatus võib hõlmata juhtme takistust, mõõtmete mõõtmist, isolatsiooni seisukorda ja ettenähtud elektrikatsetusi. Kui projekt nõuab tehase ülevaatuse protokolle või täiendavaid katsedokumente, tuleks need nõuded kinnitada tellimuse esitamisel.
Kaablialuseid saab kasutada elektri jaotamiseks hoonetes, tehastes, keldrites ja sarnastes paigaldistes. Toite- ja juhtkaablid tuleb paigutada vastavalt elektriprojektile, piisava vahega soojuse hajutamiseks ja kontrollimiseks juurdepääsuks. Toed, kinnitusvahemikud ja kaablite eraldamine peaksid järgima kehtivaid paigaldusspetsifikatsioone.
Otsese matmise korral tuleks vastavalt projekti projektile määrata kaabli trass, matmissügavus, pinnase tingimused ja mehaaniline kaitse. Ladumisel tuleks vältida teravaid esemeid ja liigset mehaanilist pinget. Kui paigaldis võib kokku puutuda kaevetööde või välismõjudega, tuleks kaaluda täiendavat mehaanilist kaitset.
Torude paigaldamist saab kasutada vaheseinte, põrandakonstruktsioonide ja muude kaitstud trasside varjatud juhtmestiku jaoks. Toru sisemus peab olema puhas prahist ja teravatest servadest ning kaabli tõmbamine peaks jääma lubatud mehaaniliste piiride piiresse. Kaabliühendused peaksid asuma pigem ligipääsetavates harukarpides või jaotusseadmetes, mitte varjatud juhtmeosade sees.
Kõrge kõrgusega vertikaalpaigaldised nõuavad tähelepanu kaabli kaalule ja kinnitusviisile. Kaablid tuleks toetada sobivate ajavahemike järel, mitte lasta nende täismassil mõjuda ühele ühenduspunktile. Samuti peaks kinnitussüsteem vältima liigset liikumist ja mehaanilist pinget hoolduse ajal.
Välispaigaldamisel tuleb arvestada päikesevalguse, temperatuuri, niiskuse, mehaanilise kaitse ja kaabli mantli konstruktsiooniga. Õhumarsruutimiseks tuleks ette näha sobivad toed ja vahed. Kui kaabel puutub kokku tingimustes, mis jäävad väljapoole nimirakendusvahemikku, võib olla vajalik alternatiivne kest või kaabli konstruktsioon.
Loetletud spetsifikatsioonid on vahemikus 1,5 mm² kuni 400 mm². Väiksemad suurused hõlmavad tahkete ja keerutatud juhtmete valikuid, samas kui suuremad suurused kasutavad mitme juhtmega keermestatud konstruktsioone. Nõutav suurus tuleks valida vastavalt koormusvoolule, pingelangule, paigaldusmeetodile ja kehtivatele elektrinõuetele.

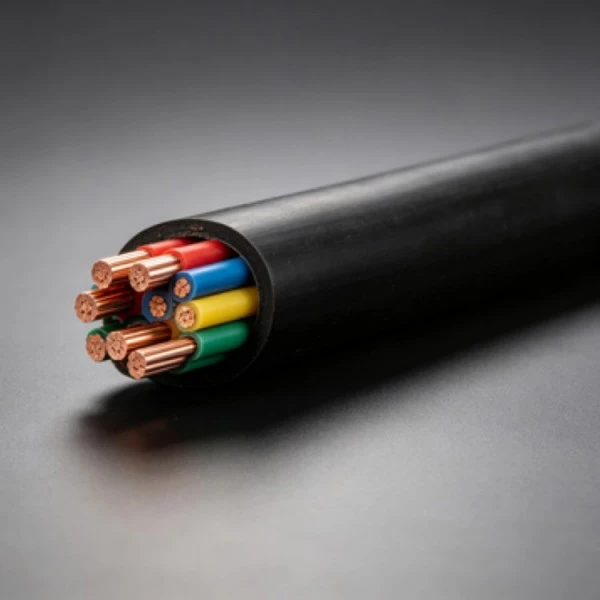

Tahked juhid kasutavad ühte juhet, samas kui keerdunud konstruktsioonid koosnevad mitmest juhtmest. Tahked juhid võivad sobida fikseeritud juhtmestiku jaoks, kus paindlikkus ei ole oluline nõue. Keerutatud juhid võimaldavad hõlpsamini käsitseda, kui kaabel tuleb vedada ümber seadmete või läbi keerulisemate paigaldusteede.
Esitage juhi ristlõige, juhtme ehitus, nimipinge, vajalik kaabli pikkus, kogus, paigaldusviis ja tarnekoht. Projektitellimuste puhul tuleks kinnitada ka kehtiv standard, kontrollidokumendid, märgistamisnõuded ja pakendi spetsifikatsioonid.
Kohandatud kaabli pikkusi ja identifitseerimismärgistust saab arutada vastavalt tootmisspetsifikatsioonile ja tellimuse kogusele. Kohandatud tellimuste jaoks esitage vajalik pikkus, tolerants, märgistuse sisu, pakkimisviis ja tarnegraafik, et neid üksikasju saaks enne tootmist üle vaadata.
Olenevalt kohaldatavast tootestandardist ja ostuspetsifikatsioonist võib ülevaatus hõlmata juhtme takistust, mõõtmete mõõtmist, isolatsiooniga seotud kontrolle ja vahelduvpinge vastupidavuse testimist. Kui projekt nõuab konkreetset tehase katsearuannet või kontrolli vormingut, tuleks see enne tootmist märkida.
Seda võib kaaluda välis- või maa-alustes rakendustes, kui valitud kaabli konstruktsioon ja kest on paigalduskeskkonna jaoks sobivad. Enne spetsifikatsiooni kinnitamist tuleks üle vaadata pinnase tingimused, niiskus, päikesevalgus, mehaaniline koormus ja paigaldustemperatuur.
Standardset madalpinge toitekaabli konstruktsiooni ei tohiks automaatselt määrata pideva lohistamise, korduva painutamise või väände liikumise jaoks. Nende nõuetega seadmete jaoks on tavaliselt vaja paindlikku kaablikonstruktsiooni, mis on spetsiaalselt mõeldud mobiilsideteenuste jaoks.
Kinnitage toote mudel, juhtme ristlõige, juhtme konstruktsioon, isolatsiooni mõõtmed, kaabli pikkus, märgistus ja kohaldatav standard. Korduvate projektide puhul aitab nende spetsifikatsioonide ühtsena hoidmine vähendada erinevusi tootmispartiide vahel ja lihtsustab sissetulevat kontrolli.
Esitage vajalik juhtme suurus, konstruktsioon, kaabli pikkus, kogus, paigaldusviis ja sihtkoht.Qianchengsaab enne tootmist tehnilisi nõudeid üle vaadata ja saadaolevaid spetsifikatsioone ja dokumentatsiooni kinnitada.
