Qianchengtarnib madalpinge toitekaableid, mille nimiväärtus on 0,6/1 kV madalpinge toitejaotuseks ja seadmete ühendamiseks. Valikus on vasest ja alumiiniumist juhtkonstruktsioonid XLPE, PVC ja rakendatavate eriisolatsiooni või mantliga. Olenevalt projektist saab kaableid tarnida ühe- või mitmesoonelise konfiguratsioonina, mis on ette nähtud statsionaarseks paigaldamiseks hoonetesse, tööstusrajatistesse, infrastruktuuriprojektidesse ja taastuvenergiasüsteemidesse.
Peamised valikutegurid on juhtme materjal, juhtme ristlõige, südamike arv, isolatsioon ja mantli ehitus, paigaldusviis ja ahela elektrikoormus. Täiendavate tulekindlusnõuetega rakenduste jaoks saab vastavalt nõutavale spetsifikatsioonile ja paigalduskeskkonnale valida kohaldatavad leegiaeglustavad, tulekindlad või vähese suitsuga valikud.

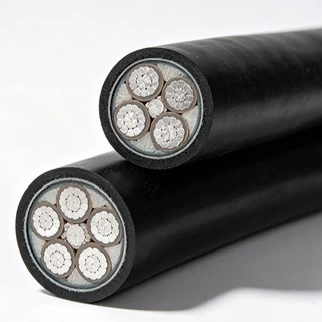

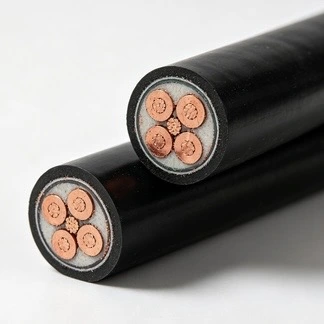

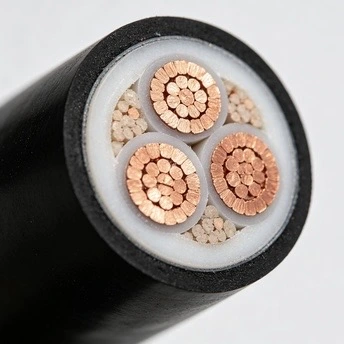

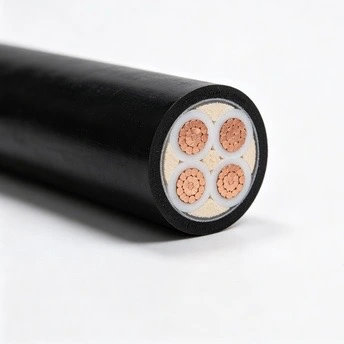

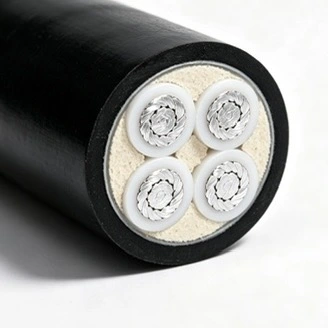

| Toote nimi | Tehnilised andmed on saadaval | Pinge reiting | Konfiguratsioonid |
|---|---|---|---|
| Madalpinge toitekaablid | Cu/Al XLPE, FR, LSZH, PVC isoleeritud | 0,6/1kV | Ühesooneline / mitmesooneline, vask- või alumiiniumjuht |
Erinevate elektri- ja paigaldusnõuete jaoks on saadaval vask- ja alumiiniumjuhtmed. Vask valitakse tavaliselt seal, kus on vaja suuremat juhtivust ja suuremat juhtme paindlikkust, samas kui alumiinium võib sobivate toitejaotusrakenduste jaoks vähendada juhtme kaalu ja materjalikulusid. Juhtme lõplik ristlõige tuleks määrata vastavalt voolutugevusnõuetele, paigaldustingimustele, lubatud pingelangule ja kehtivatele standarditele.
XLPE isolatsiooni kasutatakse tavaliselt madalpinge jõuülekande jaoks, kuna sellel on elektriisolatsiooni omadused ja kõrgem pidev töötemperatuur võrreldes tavapärase PVC isolatsiooniga. Rakendatavate kaablikonstruktsioonide korral võib juhi töötemperatuur ulatuda kuni 90 °C-ni etteantud tingimustel, samas kui lühise temperatuur võib ulatuda kuni 250 °C vastava XLPE isolatsioonisüsteemi puhul.
PVC-isolatsiooniga konstruktsioonid on saadaval ka rakendusteks, kus sobivad elektrilised, mehaanilised ja keskkonnatingimused. Valik XLPE, PVC, tulekindlate ja vähese suitsuga konstruktsioonide vahel peaks põhinema paigalduskeskkonnal, mitte ainult materjali tüübil.
Ühesoonelisi kaableid kasutatakse tavaliselt suurema voolutugevusega vooluahelate ja konkreetsete paigalduskorralduste jaoks, samas kui mitmesoonelised kaablid võivad lihtsustada mitme vooluahela jaotamist samas kaablikomplektis. Tüüpilised konfiguratsioonid hõlmavad ühetuumalisi ja 2-5-tuumalisi konstruktsioone, olenevalt konkreetsest toote spetsifikatsioonist.
Paigalduste jaoks, kus tulekahju käitumine ja suitsu teke on olulised konstruktsioonikaalutlused, võib Qiancheng pakkuda sobivaid FR- ja LSZH-kaablivalikuid. Leegiaeglustavad või tulekindlad konstruktsioonid tuleks valida vastavalt nõutavale tulekindluse tasemele ja projekti spetsifikatsioonile, samas kui LSZH konstruktsioone peetakse üldiselt kinnises või avalikus keskkonnas, kus on vaja kontrollida suitsu ja halogeenide emissiooni.
Need valikud ei ole omavahel asendatavad. Leegiaeglustav kaabel, tulekindel kaabel ja LSZH-kaabel vastavad erinevatele jõudlusnõuetele, seega tuleks nõutav konstruktsioon kinnitada kehtiva projektistandardi, paigalduskeskkonna ja katsetamisnõuetega.
Kohaldatav standard sõltub kaabli konstruktsioonist ja projekti nõuetest. Tootevalikut võib toota ja testida asjakohaste Hiina, rahvusvaheliste ja piirkondlike standardite järgi, sealhulgas järgmiste standardite järgi, mis on kehtestatud kohaldatavatele toodetele:
| Standard / sertifikaat | Üksikasjad |
|---|---|
| Hiina standard | GB/T 12706-2020 |
| Rahvusvaheline standard | IEC 60502 |
| Euroopa standard | HD 620 |
| Briti standard | BS 7870 |
| Tuleohutusstandardid | NF C32-320, IEC 60332 |
Enne saatmist läbivad kohaldatavad tooted kvaliteedikontrolli, mis hõlmab kaabli põhiomadusi. Tüüpilised kontrollid hõlmavad juhtme takistust, isolatsiooni mõõtmeid ja elektrilist vastupidavust. Kohaldatavate toodete kohta saab esitada CE-sertifikaadi ja asjakohased katsearuanded, kui seda nõuavad sihtturu või projekti dokumendid.
Madalpinge toitekaablit kasutatakse toite jaotamiseks ja seadmete ühendamiseks, kui süsteemi pinge jääb kehtiva 0,6/1kV vahemikku. Levinud rakendused hõlmavad järgmist:
Sobiv kaabli spetsifikatsioon tuleks kindlaks määrata tegelike elektri- ja paigaldustingimuste põhjal. Peamised tegurid hõlmavad nõutavat voolu kandevõimet, juhtme materjali, juhtme ristlõiget, südamike arvu, pingelangust, paigaldusviisi, ümbritsevat temperatuuri ja nõutavat tule- või suitsuvõimet.
Maa-aluse, kanali-, sise- või välispaigaldise puhul tuleks kaabli konstruktsiooni kontrollida ka asjakohaste mehaaniliste, termiliste ja keskkonnatingimuste suhtes. Kui projektiga on ette nähtud konkreetne standard või sertifikaat, tuleks enne tellimist kinnitada kaabli konstruktsioon ja saadaolev katsedokumentatsioon.
Qiancheng saab üle vaadata nõutava pinge, juhtmematerjali, südamiku konfiguratsiooni, paigaldusmeetodi ja kohaldatava standardi, et aidata kindlaks määrata ettenähtud rakenduse jaoks sobiva madalpingekaabli spetsifikatsiooni.
