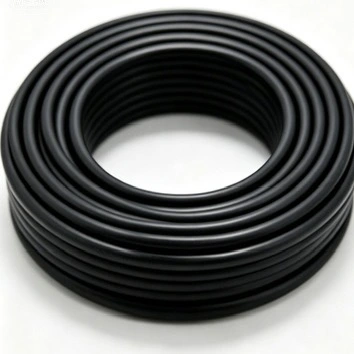

Alumiiniumist XLPE FR tulekindel madalpinge toitekaabel

Qiancheng alumiiniumist XLPE FR tulekindel madalpinge toitekaabel on mõeldud madalpinge toitejaotuseks, kus tulekindlust, leegiaeglustamist ja paigaldusraskust tuleb arvestada koos. Kaablis kasutatakse alumiiniumjuhti, XLPE-isolatsiooni, vilgukivist tulekindlat kihti ja leegiaeglustavat väliskest selliste rakenduste jaoks nagu hoonete elektrisüsteemid, kaablikraavid, munitsipaalvõrgud ja tööstusrajatised.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

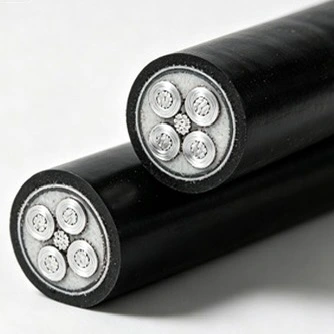

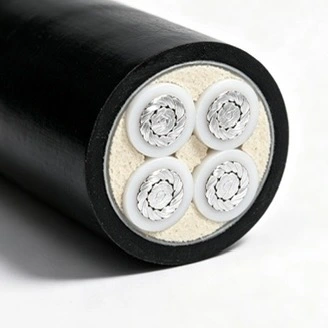

Kaabli ehitus ja materjali valik

Alumiiniumist juht

Juht kasutab voolu kandva materjalina alumiiniumi. Võrreldes samaväärse elektrilise konstruktsiooniga vaskjuhiga võib alumiinium vähendada kaabli massi, mis võib olla oluline pikkade kaablite, kaablirenni laadimise ja paigaldustööde puhul. Juhtide ristlõige tuleks valida vastavalt voolukandevõimele, pingelangule, paigaldustingimustele ja kehtivale elektristandardile.

XLPE isolatsioon

Ristseotud polüetüleen tagab juhtme ümber esmase elektriisolatsiooni. Võrreldes tavapärase PVC isolatsiooniga, valitakse XLPE üldiselt selle kõrgema lubatud töötemperatuuri ja termilise vananemiskindluse tõttu. Tegelik töötemperatuur, lühise tingimused ja teeninduskeskkond peaksid järgima kehtivaid toote spetsifikatsioone ja paigaldusstandardeid.

Vilgukivi tulekindel kiht

Kaabli konstruktsioonis on vilgukivipõhine tulekindel kiht, mis aitab säilitada isolatsiooni ja vooluahela terviklikkust kindlaksmääratud tuletingimuste korral. Tulepüsivus ja leegiaeglustus on erinevad toimivusomadused, seega tuleks nõutav katsemeetod, kestus ja aktsepteerimiskriteeriumid kinnitada projekti spetsifikatsiooni ja olemasolevate katsedokumentidega.

Leegiaeglustav väliskest

Väliskest pakub mehaanilist kaitset ja aitab kaasa leegiaeglustamisele. Selle sobivus välistingimustes või kaeviku paigaldamiseks sõltub määratud ümbrise segust, ultraviolettkiirgusest, niiskusest, temperatuurist ja mehaanilistest tingimustest. Kui kaabel puutub kokku tugeva keskkonna- või mehaanilise pingega, tuleks kaaluda paigalduskaitset.

Alumiiniumist XLPE FR tulekindel madalpinge toitekaabel ühendab alumiiniumjuhi XLPE isolatsiooniga, tulekindla kihi ja leegiaeglustava ümbrisega. See konstruktsioon võimaldab projekti elektri-, soojus- ja tulekindluse nõudeid käsitleda eraldi, mitte tugineda ühele materjaliomadusele.

Tuleohutus ja elektriohutus

Tulekindel jõudlus

Tulekindel konstruktsioon on ette nähtud vooluahela järjepidevuse toetamiseks kindlaksmääratud tulekatsetingimustes. Kontrollitud kestus ja temperatuur tuleks võtta vastavast katsearuandest, mitte käsitleda iga tulekahju stsenaariumi üldise töögarantiina.

Leegiaeglustav jõudlus

Leegiaeglustus puudutab kaabli konstruktsiooni võimet piirata leegi levikut kindlaksmääratud katses. See erineb tulekindlusest, mis puudutab vooluahela terviklikkuse säilitamist kindlaksmääratud aja jooksul kindlaksmääratud tulekahju tingimustes. Projekti heakskiitmiseks tuleks mõlemat nõuet kontrollida kehtivate standardite ja katsedokumentidega.

Elektriisolatsioon

XLPE isolatsioon eraldab juhi välistest kaitsekihtidest ja tagab elektriisolatsiooni normaalse töö ajal. Valmis kaabli kontroll võib hõlmata mõõtmete kontrollimist, juhtme takistust, isolatsiooniga seotud katseid ja pingetaluvuse testimist vastavalt tellitud spetsifikatsioonile ja kohaldatavatele katsenõuetele.

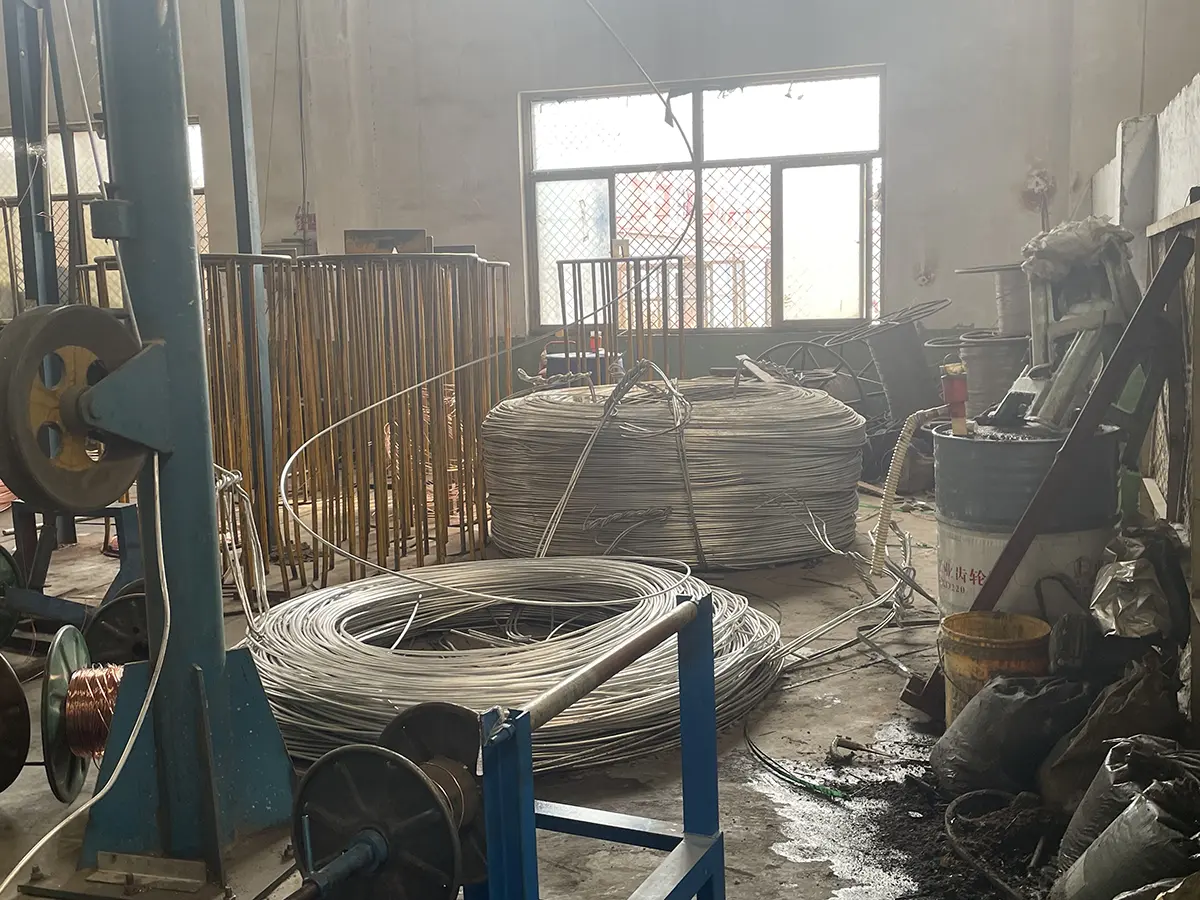

Juht ja partii juhtimine

Alumiiniumjuhtme materjali tuleks enne kaabli tootmist kontrollida vajalike elektriliste ja mõõtmete suhtes. Tootmisdokumendid ja valmiskaablite testimise tulemused annavad aluse partii jälgitavusele. Kui projektileping seda nõuab, võib vastavalt kokkulepitud kontrolli ulatusele korraldada tehase ülevaatuse või kolmanda osapoole proovide võtmise.

Valiku ja paigaldamise kaalutlused

Dirigendi suurus

Kaabli valimisel tuleb arvestada koormusvoolu, paigaldusmeetodit, ümbritseva õhu temperatuuri, kaablite rühmitamist, pingelangust ja lühise tingimusi. Tabelis olevad läbilaskevõime väärtused on loetletud konfiguratsioonide võrdlusandmed; juhtme lõplik suurus tuleks kinnitada projektistandardis nõutud arvutusmeetodi ja parandustegurite abil.

Paigaldustemperatuur

PVC-isolatsiooni, PVC-kesta või halogeenivaba leegiaeglustava ümbrisega kaablite puhul ei tohi paigalduskeskkonna temperatuur olla madalam kui 0 ℃. Paigaldamist madalal temperatuuril tohib teha ainult siis, kui kaabli ehitus ja paigaldusprotseduur seda lubab.

Minimaalne painderaadius paigaldamise ajal

Pärast kaabli paigaldamise lõpetamist tehakse 15 minuti jooksul 3,5 kV katsepingel pingetaluvuse test.

Rakendused ja töötingimused

Alumiiniumist XLPE FR tulekindlat madalpinge toitekaablit võib kaaluda madalpinge tuleohutusvoolu jaotamiseks haiglates, koolides, ärihoonetes, tööstusrajatistes, munitsipaaltoruvõrkudes ja sarnastes projektides. Valik peaks põhinema vajalikul koormusel, pingel, paigaldusviisil, keskkonnatingimustel ja tulekindlusnõuetel.

Sisemised kaablikandikud

Sobib madalpinge toiteahelatele, mis on paigaldatud siseruumide kaablirennidesse, kus tulekindlusnõuded on osa projekti spetsifikatsioonist. Paigaldamisel tuleks arvesse võtta kaablitugede vahekaugust, rühmitamist ja soojuse hajumist.

Välis- ja kaablikraavi paigaldus

Kaablit saab kasutada välistingimustes õhuliini paigaldamiseks ja kaablikraavideks, kui mantli ehitus ja keskkonnatingimused on sobivad. Enne paigaldamist tuleb hinnata UV-kiirgust, niiskust, temperatuurimuutusi ja mehaanilist kaitset.

Otsene matmine

Kui kaabli ehitus ja projekti nõuded seda võimaldavad, võib kaaluda kerget otsematmist. Enne paigaldusmeetodi kinnitamist tuleks hinnata pinnase tingimusi, niiskust, korrosiooni, matmissügavust ja mehaanilist kaitset.

Piiratud töötingimused

Pikaajaline veealune sukeldamine on keelatud. Kohtade jaoks, kus on pidev kokkupuude veega, tugev keemiline saastumine, erakordne mehaaniline koormus või muud eritingimused, tuleks valida spetsiaalselt nende tingimuste jaoks loodud kaablikonstruktsioon.

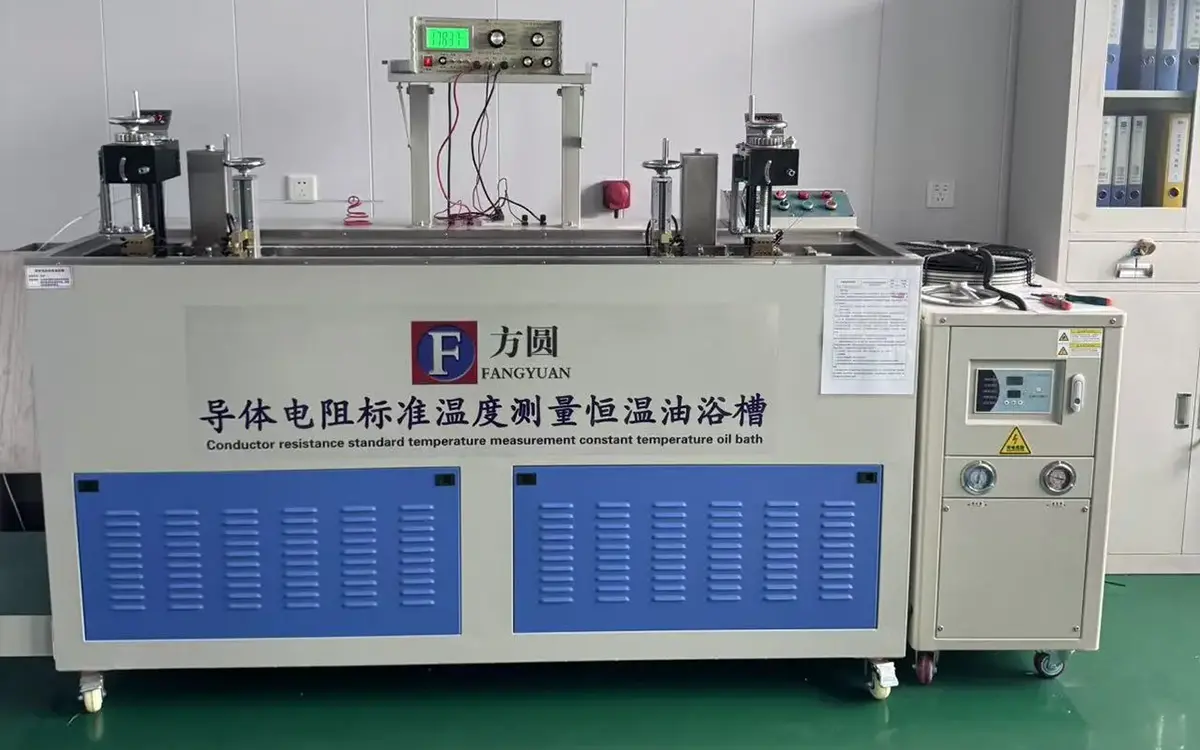

Kvaliteedikontroll ja tehniline dokumentatsioon

Qiancheng säilitab tootmis- ja kontrolliandmeid kaablite tootmise ja valmistoodete testimise kohta. Olenevalt toote konfiguratsioonist ja projekti nõuetest võivad dokumentatsioonid sisaldada toote spetsifikatsioone, tehase katseandmeid, pingetaluvuse katsetulemusi, tulekindluskatse aruandeid ja partii jälgitavuse teavet.

Ekspordiprojektide jaoks saavad kliendid eelnevalt esitada vajaliku juhtme suuruse, kaabli pikkuse, paigaldusmeetodi, tulekindlusnõuded ja kehtivad standardid. See teave aitab enne tootmist määrata sobiva kaabli konstruktsiooni ja dokumentatsioonipaketi.

Kui leping seda nõuab, saab korraldada klientide tehasekülastusi, kokkulepitud kontrolliprotseduure ja sõltumatut kolmanda osapoole proovivõttu. Vastavalt tellimuse spetsifikatsioonile saab arutada ka pikkuse lõikamist ja pinna märgistamist.

KKK

K1: Mis on peamine erinevus alumiinium- ja vasesüdamikuga tulekindla kaabli vahel?

V: Alumiinium vähendab juhtme massi võrreldes vasega võrreldavates elektrilistes projekteerimistingimustes. Kaabli kaalu ja maksumuse tegelik erinevus sõltub juhtme suurusest, kaabli konstruktsioonist, paigaldusmeetodist ja projekti nõuetest. Juhtide suurus ei tohiks põhineda ainult kaalul.

Q2: Mida teeb vilgukivist tulekindel kiht?

V: Vilgukivi kiht toimib juhtme ümber tulekindla barjäärina. Kvalifitseeritud tuletesti käigus aitab see säilitada elektriisolatsiooni ja vooluahela terviklikkust kindlaksmääratud katseaja jooksul. Kontrollitud toimivus tuleks võtta asjakohasest katsearuandest.

Q3: Miks kasutatakse XLPE-d tavapärase PVC isolatsiooni asemel?

V: XLPE valitakse tavaliselt seal, kus nõutakse kõrgemat töötemperatuuri võimet ja vastupidavust termilisele vananemisele. Sobiv isolatsioonisüsteem sõltub ikkagi pingetasemest, keskkonnatingimustest, paigaldusviisist ja kehtivast standardist.

Q4: Kuidas tuleks juhi suurust valida?

V: Valimisel tuleks arvesse võtta koormusvoolu, paigaldusmeetodit, ümbritseva õhu temperatuuri, rühmitamist, pingelangust ja lühise tingimusi. Spetsifikatsioonitabelis näidatud läbilaskevõime väärtusi tuleks kasutada koos kohaldatavate arvutus- ja parandusteguritega.

Q5: millised on minimaalse painderaadiuse nõuded?

V: Paigaldamise ajal on soomustamata ühesoonelise kaabli minimaalne painderaadius 20D, soomustatud ühesoonelise kaabli puhul 15D, soomustamata mitmesoonelise kaabli puhul 15D ja soomustatud mitmesoonelise kaabli puhul 12D. Ühenduskarpide ja klemmide läheduses on määratud väärtused vastavalt 15D, 12D, 12D ja 10D.

K6: Millist testi on vaja pärast kaabli paigaldamist?

V: Vastavalt kaasasolevatele paigaldusnõuetele tuleb pärast 3,5 kV 15-minutist paigaldamist läbi viia pingetaluvuse test. Tegelik katsemenetlus peaks järgima kehtivaid projekti spetsifikatsioone ja ohutusnõudeid.

K7: Kas seda kaablit saab paigaldada õue või otse maha matta?

V: Sobivate keskkonna- ja paigaldustingimuste korral võib kaaluda välipaigaldust, kaablikraavi paigaldamist ja kerget otsematmist. Pikaajaline veealune sukeldamine on keelatud. Enne paigaldamist tuleb hinnata UV-kiirgust, niiskust, pinnase tingimusi ja mehaanilist kaitset.

K8: Milliseid dokumente saab ekspordiprojekti jaoks esitada?

V: Olenevalt toote konfiguratsioonist ja lepingust võivad saadaolevad dokumendid sisaldada toote spetsifikatsioone, tehase katseandmeid, pingetaluvuse katsetulemusi, tulekindluskatse aruandeid ja partii jälgitavuse andmeid. Nõutav dokumentatsioon tuleks enne tootmist kinnitada.
