Qiancheng, Hiina kaablitootja, tarvikudAlumiiniumist PVC isolatsiooniga ümmargune traatfikseeritud madalpinge elektrijaotus- ja ehitusjuhtmestiku rakenduste jaoks. Alumiiniumjuhi, PVC-isolatsiooni ja kaitsva väliskestaga kaabel ühendab kerge konstruktsiooni praktilise elektriisolatsiooniga. Selle spetsifikatsioonide, paigaldusnõuete ja jõudlusnäitajate mõistmine aitab inseneridel, töövõtjatel ja hankemeeskondadel valida töökindlate elektrisüsteemide jaoks õige kaabli.
Alumiiniumist PVC-isolatsiooniga ümmargune traat on mõeldud fikseeritud elektripaigaldistele, kus juhi kaal, isolatsioonikaitse ja projekti maksumus on olulised. Qianchengi BLVV mudelil on ühetuumaline PVC-isolatsiooniga alumiiniumjuht ja PVC välimine ümbris, mille pinge on 300/500 V. Saadaolevad juhtmete ristlõiked on loetletud spetsifikatsioonides vahemikus 2,5 mm² kuni 70 mm². Selles juhendis selgitatakse kaabli ehitust, tehnilisi parameetreid, peamisi eeliseid, rakendusstsenaariume, valikukriteeriume ja paigaldamise ettevaatusabinõusid, et aidata ostjatel teha teadlikke otsuseid.

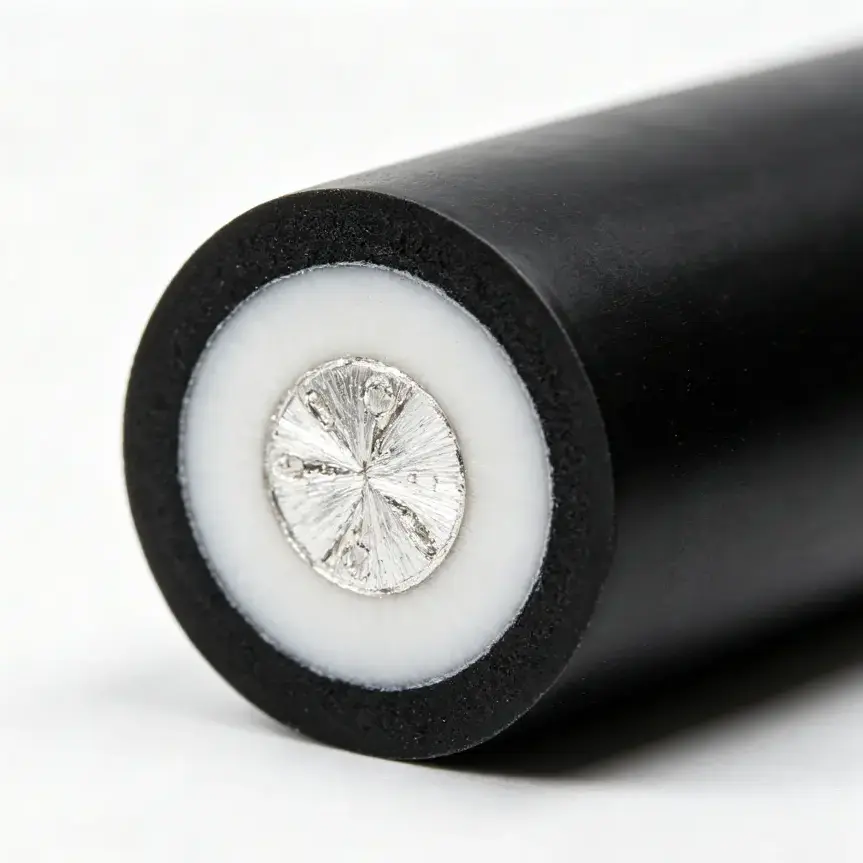

Alumiiniumist PVC-isolatsiooniga ümmargune traat on elektrikaabel, mis kasutab juhtiva materjalina alumiiniumi ja isolatsioonina polüvinüülkloriidi (PVC). Qianchengi pakutavas BLVV konstruktsioonis pakub PVC väliskest täiendava kaitsekihi isoleeritud juhtme ümber.
Kaabel on ette nähtud statsionaarsete madalpinge elektripaigaldiste jaoks. Selle nimipinge on 300/500 V, mis muudab selle projekti jaoks määrates oluliseks õige rakenduse ja kohalike elektrieeskirjade järgimise.
Alumiiniumi ja PVC kombinatsioon vastab mitmetele praktilistele nõuetele:
Oluline on eristada seda toodet XLPE isolatsiooniga alumiiniumkaablitest, soomustatud toitekaablitest ja painduvatest juhtmetest. Nende elektrilised näitajad, temperatuuripiirangud, mehaanilised omadused ja paigaldusmeetodid võivad oluliselt erineda.
Tootespetsiifilise teabe saamiseks külastage Qianchengi alumiiniumist PVC-isolatsiooniga ümmarguse traadi tootelehte.
Kaabli jõudlus sõltub selle juhi, isolatsiooni ja väliskesta vastastikmõjust. Iga komponent täidab erinevat funktsiooni ja kogu struktuur peab vastama kavandatud paigalduse nõuetele.
Alumiiniumjuht kannab elektrivoolu läbi ahela. Vasega võrreldes on alumiinium mahult kergem, mis võib olla kasulik pikkade kaablite käsitsemisel või suurte kaablikoguste transportimisel. Alumiiniumi elektritakistus on aga suurem kui vasel, seega peab juhtme suuruse määramisel arvestama voolu, pingelangu ja paigaldustingimusi.
Esmane PVC-isolatsioon ümbritseb juhti ja tagab elektrilise eraldamise. Selle paksus peab vastama määratud kaabli konstruktsioonile ja kehtivale tootestandardile. Kahjustatud isolatsioon, sobimatud töötemperatuurid või vale paigaldus võivad kahjustada elektriohutust.
Väline PVC ümbris lisab kaitsekihi tavalise mehaanilise kokkupuute ja keskkonnamõjude eest. Kuigi PVC võib pakkuda kasulikku vastupidavust niiskusele ja hõõrdumisele, sõltub tegelik kaitsetase materjali koostisest, kaabli konstruktsioonist ja töökeskkonnast. Tavalise PVC-katte puhul ei tohiks automaatselt eeldada, et see on UV-vastupidavus, leegiaeglustav või sobib otseseks matmiseks.
Saadud ühetuumaline ümmargune konstruktsioon on mõeldud sobivaks fikseeritud juhtmestikuga rakendusteks, mitte piiramatuks kasutamiseks igas sise- või väliskeskkonnas.
Tehnilised andmed tuleks enne elektrikaabli tellimist üle vaadata. Järgmine tabel võtab kokku Qianchengi avaldatud BLVV spetsifikatsioonid. Väärtused on toote võrdlusmõõtmed, mitte universaalsed hinnangud iga alumiiniumist PVC-kaabli jaoks.
| Nominaalne ristlõige | Minimaalne juhtmejuhtmete arv | Isolatsiooni paksus (mm) | Katte paksus (mm) | Maksimaalne välisläbimõõt (mm) | Võrdluskaal (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Oluline spetsifikatsiooni märkus:Avaldatud tabelis on iga suuruse minimaalne juhtjuhtmete arv. Ostjad peaksid enne tellimuse esitamist tarnijaga kinnitama täpse juhtme konstruktsiooni, kohaldatavad standardid, nimitöötemperatuuri, voolukandevõime ja kõik nõutavad katsearuanded.
Näiteks on välisläbimõõt ja võrdluskaal kasulikud kaablite marsruutimise ruumi, transpordikoormuse ja materjalikoguste hindamiseks. Need ei määra iseseisvalt kindlaks, kas kaabel suudab ohutult kanda teatud elektrilist koormust.
Alumiiniumi madal tihedus on praktiline eelis projektides, mis hõlmavad suuri kaablikoguseid. Võrreldes samaväärse elektrilise funktsiooniga vaskjuhiga võib sobiva suurusega alumiiniumjuht vähendada juhtme kaalu. Kaabli kaalu lõplikul võrdlusel tuleb kasutada elektriliselt sobivaid juhtme suurusi, mitte lihtsalt võrrelda võrdseid ristlõikepindu.
Isolatsioon ja väliskest täidavad üksteist täiendavaid funktsioone. Esmane isolatsioon tagab elektrilise eraldamise, samas kui ümbris lisab välist kaitset. See paigutus võib olla kasulik püsipaigaldistes, kus kaabel on paigaldatud vastavalt selle nimitingimustele ja kaitstud liigse mehaanilise pinge eest.
Loetletud vahemik 2,5 mm² kuni 70 mm² annab ostjatele mitmeid võimalusi erinevate vooluahelate nõuete jaoks. Väiksem juht võib sobida suhteliselt väikese koormusega vooluringile, samas kui suurema koormuse või pikemate kaablite jaoks võib kaaluda suuremat juhet. Lõplik valik peab põhinema tehnilistel arvutustel ja kehtivatel määrustel.
Tavalise suuruse valikud võivad lihtsustada spetsifikatsioonide võrdlemist ja materjali planeerimist. Projektide puhul, mis nõuavad konkreetseid pikkusi, koguseid, pakendeid või leegiaeglustavaid materjale, peaksid ostjad enne tootmist või saatmist Qianchengiga kinnitama saadavust ja tehnilisi nõudeid.
Need eelised on kõige olulisemad, kui kaabel on sobitatud ettenähtud rakendusega. Ükski juhtmematerjal ega isolatsioonikonstruktsioon ei suuda kompenseerida vale suurust, halbu ühendusi või sobimatuid paigaldustingimusi.
Qianchengi BLVV-kaabel on ette nähtud sobivate fikseeritud madalpingejuhtmete jaoks. Olenevalt kohaldatavatest määrustest ja kinnitatud toote spetsifikatsioonist on võimalikud kasutusalad järgmised:
Enne välispaigaldiste kaabli määramist kontrollige, kas konkreetne PVC koostis ja kaabli konstruktsioon on eeldatava kokkupuute jaoks heaks kiidetud. Otsese matmise, suure mõjuga keskkondade, ohtlike kohtade või rakenduste jaoks, mis nõuavad konkreetset tulekindluse klassifikatsiooni, võib olla vajalik selleks ette nähtud ja asjakohaselt sertifitseeritud kaabel.
Sobiva kaabli valimine nõuab enamat kui nominaalse ristlõikepinna sobitamist eeldatava vooluga. Usaldusväärne valikuprotsess võtab arvesse kogu elektriahelat ja selle paigalduskeskkonda.
Veenduge, et 300/500 V nimipinge on vooluringi ja kehtiva elektrikoodi jaoks sobiv. Ärge eeldage, et kaabel sobib erineva pingeklassi jaoks ainult seetõttu, et selle füüsiline konstruktsioon näeb välja sarnane.
Määrake eeldatav koormusvool, vooluahela pikkus, ümbritseva õhu temperatuur, paigaldusviis, rühmitamine teiste kaablitega ja lubatud pingelang. Alumiiniumi elektritakistus on suurem kui vasel, nii et otsene suuruse ja suuruse asendamine ei pruugi olla asjakohane.
Tehke kindlaks võimalik kokkupuude niiskuse, päikesevalguse, kemikaalide, hõõrdumise, löökide ja kuumusega. Kontrollige, kas on vaja täiendavat kanalit, kanalit, tuge või mehaanilist kaitset.
Alumiiniumjuhtmete jaoks on vaja spetsiaalselt alumiiniumile sobivaid klemme ja pistikuid. Kinnitage lubatud juhtme suurus, klemmi materjal, ettevalmistusmeetod ja pingutusmoment. Valed ühendused võivad põhjustada liigset takistust ja ülekuumenemist.
Enne tellimuse kinnitamist küsige tehnilist andmelehte, kehtivaid tootestandardeid, katsedokumentatsiooni, pakendi üksikasju ja tarnegraafikut. Suuremate projektide puhul veenduge, et kaasas olev kaablimärgistus ja partii dokumentatsioon vastavad heakskiidetud spetsifikatsioonidele.
Õige paigaldus on usaldusväärse elektrilise jõudluse saavutamiseks hädavajalik. Isegi õigete spetsifikatsioonide järgi valmistatud kaabel võib ebaõige paigaldamise või lõpetamise korral muutuda ohtlikuks.
Kui alumiiniumjuhtmed ühendatakse vaskjuhtmetega, kasutage spetsiaalsete materjalide kombinatsiooni jaoks mõeldud heakskiidetud pistikuid. Ühendusmeetod peab käsitlema ühilduvust, kontakti takistust ja kõiki pistiku tootja määratud ettevalmistusnõudeid.
Rangete tuleohutusnõuetega projektide puhul kinnitage täpne leegiaeglustajate klassifikatsioon ja seda toetavad katsetõendid. Ainuüksi PVC-kate ei tõenda, et kaabel vastab konkreetsele tuleohutusstandardile.
Avaldatud tootekirjelduses on määratud nimipinge 300/500V. Enne paigaldamist kontrollige alati, et toote märgistus ja dokumentatsioon vastavad ettenähtud vooluringi nõuetele.
Alumiinium pakub väiksemat tihedust ja võib vähendada juhi kaalu, mis on kasulik käsitsemisel ja transportimisel. Alumiiniumi elektritakistus on aga suurem kui vasel. Seetõttu tuleb juhtme suurust, klemmide ühilduvust ja paigaldusnõudeid hoolikalt hinnata.
Qianchengi avaldatud BLVV spetsifikatsiooni tabelis on loetletud 2,5, 4, 6, 10, 16, 25, 35, 50 ja 70 mm² nimiristlõiked. Kinnitage praegune saadavus ja kõik erilised suuruse või pikkuse nõuded otse tarnijalt.
Kui toote spetsifikatsioonid ja paigaldustingimused seda võimaldavad, võib see sobida teatud välistingimustes kasutatavate fikseeritud juhtmestikuga rakenduste jaoks. Tuleb hinnata otsest päikesevalgust, kokkupuudet veega, temperatuuri ja mehaanilisi kahjustusi. Ärge eeldage, et kõik PVC-mantliga kaablid sobivad pikaajaliseks UV-kiirguseks või otseseks matmiseks.
Ei. Leegiaeglustaja toimivus sõltub konkreetsest materjali koostisest, kaabli konstruktsioonist ja kohaldatavast katsestandardist. Kui nõutakse leegiaeglustamist, küsige kaasasoleva versiooni ja seda toetavate katsedokumentide kinnitust.
Valik peaks arvestama koormusvoolu, kaabli pikkust, pingelangust, ümbritsevat temperatuuri, paigaldusmeetodit, kaablite rühmitamist ja kohalikke elektrinõudeid. Kvalifitseeritud elektriprojekteerija peaks kontrollima juhtme lõplikku suurust, mitte tuginema ainult nimiristlõikele.
Esitage kaabli mudel, nimipinge, juhtme ristlõige, nõutav pikkus, kogukogus, paigalduskeskkond, kohaldatav standard, sihtturg, pakendamisnõuded ja kõik erilised jõudlusnõuded. See teave aitab tarnijal hinnata spetsifikatsioonide ühilduvust ja koostada täpsema hinnapakkumise.
Alumiiniumist PVC-isolatsiooniga ümmargune traat on praktiline valik sobivate fikseeritud madalpingepaigaldiste jaoks, mis nõuavad kergjuhti ja kaitsvat PVC-isolatsiooni- ja mantlikonstruktsiooni. Edukas spetsifikatsioon sõltub enamast kui hinnast: nimipinge, juhtmete suurus, ühenduste ühilduvus, kokkupuude keskkonnaga ja vastavusdokumentatsioon mõjutavad pikaajalist toimivust.
Qiancheng pakub projekti hindamiseks BLVV-kaabli spetsifikatsioone, loetletud juhtmete suurustega 2,5 mm² kuni 70 mm². Kui hankite kaablit hoone, tehase või elektrijaotusprojekti jaoks, vaadake enne lõpliku mudeli valimist üle oma tehnilised nõuded. Seejärel külastage saadaoleva teabe ülevaatamiseks alumiiniumist PVC-isolatsiooniga ümmarguse traadi tootelehtevõtke meiega ühendustteie nõutava suuruse, pinge, koguse, paigaldustingimuste ja tarnekohaga. Qianchengi meeskond aitab teil arutada teie projekti jaoks sobivaid spetsifikatsioone ja pakkumise üksikasju.
