Paindliku marsruudi, stabiilse juhtivuse ja töökindla isolatsiooni korralQiancheng PVC keerdpaariga painduv juhepakub praktilist juhtmestiku lahendust madalpingeahelatele, valgustitele, kodumasinatele ja väikestele elektromehaanilistele seadmetele. Selle mitmeahelalised hapnikuvabad vaskjuhtmed ja PVC-isolatsioon on loodud toetama mugavat paigaldamist rakendustes, kus tavalisi jäikaid juhtmeid võib olla raske juhtida.
PVC keerdpaariga painduv juhe ühendab peene ahelaga vaskjuhtmed PVC isolatsiooni ja keerutatud konstruktsiooniga, et pakkuda paindlikkust painutamiseks, marsruutimiseks ja piiratud juhtmestikuks. Qiancheng RVS-300/300 seeria on saadaval nimiristlõigetega 2 × 0,5 mm² kuni 2 × 6 mm², standardse nimipingega 300/300 V ja temperatuurireitinguga 70 ℃. Selles artiklis selgitatakse selle ehitust, tehnilisi parameetreid, paigalduse eeliseid, rakendusstsenaariume ja valikukaalutlusi, et aidata ostjatel leida madalpinge juhtmestiku projektide jaoks sobiv painduv juhe.
Sisukord
- Mis on PVC keerdpaariga painduv juhe?
- Kuidas selle konstruktsioon toimivust mõjutab?
- Mis on peamised tehnilised parameetrid?
- Millised on peamised eelised?
- Kus seda tavaliselt kasutatakse?
- Kuidas peaksid ostjad valima õige spetsifikatsiooni?
- Mida tuleks paigaldamisel arvestada?
- Korduma kippuvad küsimused
- Järeldus
Mis on PVC keerdpaariga painduv juhe?

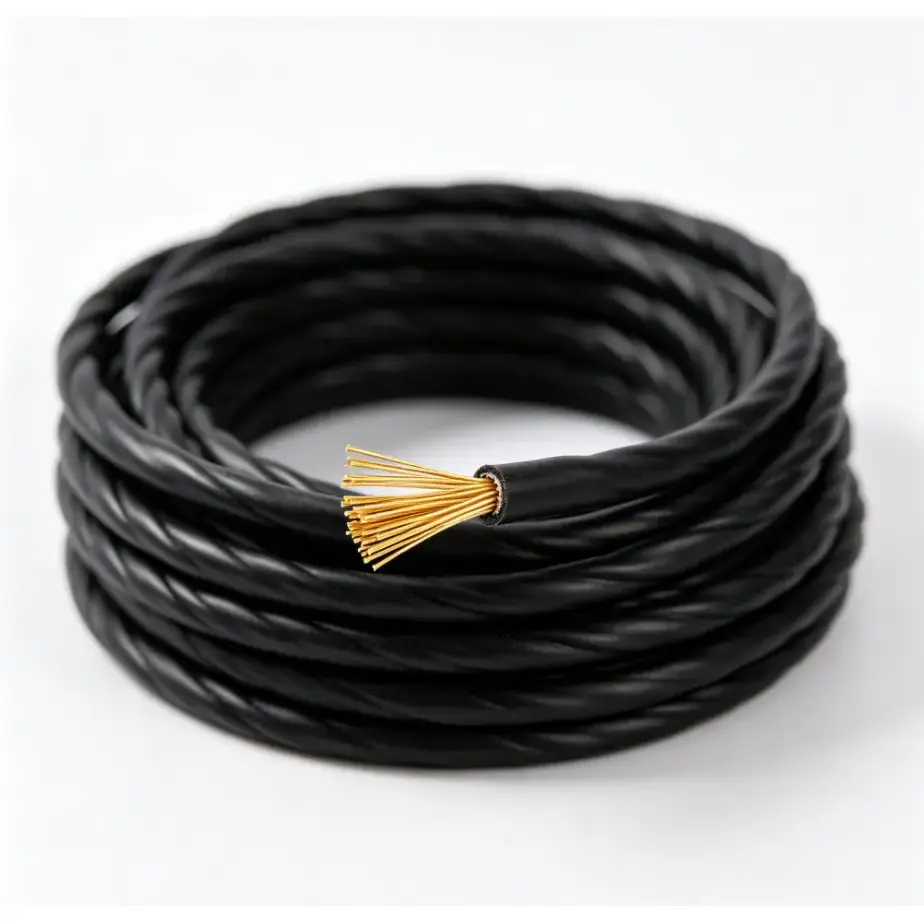

PVC keerdpaar painduv juhe on madalpinge painduv traat, mis on konstrueeritud kahe isoleeritud juhiga, mis on paigutatud keerutatud konfiguratsioonis. Qianchengi tootes kasutatakse juhtidena peeneid mitmeahelalisi hapnikuvabu vasktraate ja isolatsioonimaterjalina PVC-d. Kombinatsiooni eesmärk on tagada elektrijuhtivus koos praktilisteks juhtmestiketöödeks vajaliku mehaanilise paindlikkusega.
Toode on identifitseeritud mudelina RVS-300/300 ja on mõeldud kasutamiseks näiteks majapidamiste renoveerimisel, valgustusseadmetel, kodumasinatel ja väikestel elektromehaanilistel seadmetel. Võrreldes jäikade täissüdamikutega juhtmetega muudab selle peene ahelaga konstruktsioon lihtsamaks nurkade ümber painutamise, torude läbimise ja suhteliselt kitsastes paigaldusruumides liikumise.
Ostjad, kes hindavad PVC painduva juhtme tootjat, peaksid juhtme materjali, isolatsioonikonstruktsiooni, ristlõike pindala, pinge nimiväärtust ja kavandatud paigalduskeskkonda kaaluma koos, mitte kaabli valimisel ainult välimuse või hinna järgi.
Kuidas selle konstruktsioon toimivust mõjutab?
Painduva juhtme jõudlus sõltub suuresti selle juhi ja isolatsiooni konstruktsioonist. Qianchengi PVC keerdpaariga painduv juhe ühendab mitu konstruktsioonielementi, mis aitavad kaasa selle kavandatud madalpingerakendustele.
- Peenahelaline vaskjuht:Mitu peent vaskkiudu pakuvad suuremat paindlikkust kui võrreldav tahke juht.
- Hapnikuvaba vask:Vaskjuht on konstrueeritud nii, et see tagab ühtlase elektrijuhtivuse ja suhteliselt madala juhtmetakistuse.
- Keerdpaari struktuur:Kaks juhti on paigutatud kokku, luues kompaktse vormi, mis on mugav marsruutimiseks ja ühendamiseks.
- PVC isolatsioon:Isolatsioon tagab juhtide elektrilise eraldamise ja aitab kaitsta juhtivaid südamikke kindlaksmääratud töötingimustes.
- Paindlik konstruktsioon:Üldine struktuur toetab painutamist, keeramist ja marsruutimist, kui paigaldusruum on piiratud.
See kombinatsioon muudab juhtme eriti oluliseks, kui paigaldamise mugavus on oluline. Kaabli valik peaks aga alati põhinema tegelikul elektrikoormusel, keskkonnal, paigaldusmeetodil ja kehtivatel kohalikel nõuetel.
Mis on peamised tehnilised parameetrid?
Tehnilised parameetrid aitavad inseneridel, töövõtjatel, turustajatel ja ostumeeskondadel kindlaks teha, kas konkreetne kaabli spetsifikatsioon vastab kavandatud vooluringile. Järgmised spetsifikatsioonid põhinevad Qianchengi tooteteabel.
| Nominaalne osa | Max Ühe juhtme läbimõõt | Isolatsiooni paksus | Max Läbimõõt | Minimaalne isolatsioonitakistus temperatuuril 70 ℃ |
|---|---|---|---|---|
| 2 × 0,5 mm² | 0,16 mm | 0,8 mm | 6,0 mm | 0,016 MΩ·km |
| 2 × 0,75 mm² | 0,16 mm | 0,8 mm | 6,2 mm | 0,014 MΩ·km |
| 2 × 1,0 mm² | 0,16 mm | 0,8 mm | 6,6 mm | 0,013 MΩ·km |
| 2 × 1,5 mm² | 0,16 mm | 0,8 mm | 7,2 mm | 0,012 MΩ·km |
| 2 × 2,5 mm² | 0,16 mm | 0,8 mm | 8,2 mm | 0,0095 MΩ·km |
| 2×4 mm² | 0,16 mm | 0,8 mm | 9,5 mm | 0,0079 MΩ·km |
| 2×6 mm² | 0,21 mm | 1,0 mm | 11,6 mm | 0,0081 MΩ·km |
Standardversioon on hinnatud 300/300 V ja temperatuurireiting 70 ℃. Ostjad peaksid enne tellimist kinnitama täielikud tehnilised nõuded, eriti kui projekt hõlmab ebatavalisi temperatuure, pidevat liikumist, kokkupuudet välistingimustega või muid nõudlikke tingimusi.
Millised on peamised eelised?
Stabiilne elektrijuhtivus
Kvaliteetne vaskjuht on usaldusväärse elektriülekande jaoks ülioluline. Selles juhtmes kasutatav peeneahelaline hapnikuvaba vaskkonstruktsioon on mõeldud sobivate madalpingerakenduste jaoks stabiilse juhtivuse ja madala juhtmetakistuse tagamiseks.
Paindlik marsruutimine
Paindlikkus on mitmeahelalise juhtme üks peamisi praktilisi eeliseid. Paigaldajad saavad kaablit painutada ja suunata läbi nurkade, torude, seadmeruumide ja muude piirkondade, kus jäikade juhtmete käsitsemine võib olla ebamugav.
Usaldusväärne PVC isolatsioon
PVC-isolatsioon tagab elektrilise eraldamise ja aitab kaitsta juhti normaalse mehaanilise kulumise ja keskkonnamõjude eest, mida sobivates siseruumides kasutatakse. Vastavalt tooteinfole on isolatsioon projekteeritud ka leegiaeglustavate omadustega.
Mugav paigaldus
Peente vasknööride ja kompaktse keerutatud konstruktsiooni kombinatsioon võib kaabli käsitsemist paigaldamise ajal lihtsustada. See on eriti kasulik juhtmestiku projektide puhul, mis hõlmavad palju pööreid või piiratud ruume.
Kus seda tavaliselt kasutatakse?
PVC keerdpaarpaindliku juhtme kasutusala keskendub madalpingejuhtmetele, kus paindlikkus ja lihtne paigaldamine on olulised. Tüüpilised rakendused hõlmavad järgmist:
- Majapidamise elektrijuhtmestik
- Sisevalgustid
- Kodumasinate ühendused
- Väikesed elektromehaanilised seadmed
- Kaubanduslikud madalpingeahelad
- Seadmete ühendamise juhtmestik
- Kanal ja suletud ruumi juhtmestik
- Elektri renoveerimise projektid
Näiteks võib paigaldaja, kes juhib juhtmestiku läbi kitsa sisekanali, saada kasu peene ahelaga kaabli paindlikkusest, kuna juht suudab järgida kõverusi ilma jäiga juhtmega seotud käsitsemisraskusteta. Täpset sobivust tuleks siiski kontrollida seadme tootja nõuete ja kehtivate elektrireeglitega.
Kuidas peaksid ostjad valima õige spetsifikatsiooni?
Painduva nööri valimine hõlmab enamat kui õige nimiristlõike tuvastamist. Ostumeeskond peaks enne tellimuse esitamist hindama kogu töökeskkonda ja elektrinõudeid.
- Määrake vajalik juhi suurus.Sobitage ristlõikepindala vooluahela vooluvajaduse, paigaldustingimuste ja kehtivate elektrinõuetega.
- Kinnitage nimipinge.Standardtoote nimipinge on 300/300 V, seega peaksid ostjad kontrollima, kas see reiting vastab kavandatud vooluringile.
- Hinnake temperatuuritingimusi.Standardversioonil on temperatuurireiting 70 ℃. Kõrgema temperatuuriga keskkond võib nõuda teistsuguseid spetsifikatsioone.
- Kontrollige paigalduskeskkonda.Standardne PVC isolatsioon on mõeldud sobivateks sisetingimusteks ja seda ei soovitata pikaajalise otsese päikesevalguse käes.
- Kaaluge mehaanilist liikumist.Paindlik struktuur toetab rutiinset painutamist ja keeramist, kuid sagedast pidevat liikumist puudutavaid rakendusi tuleks hinnata eraldi.
- Kinnitage dokumentatsiooninõuded.Ekspordiprojektid võivad nõuda konkreetseid vastavusdokumente, testimisaruandeid või sihtkoha turu nõudeid.
Mida tuleks paigaldamisel arvestada?
Nõuetekohane paigaldamine on kaabli jõudluse säilitamiseks hädavajalik. Isegi hästi valmistatud painduvat juhet ei tohiks käsitleda universaalselt igasse keskkonda sobivana.
Paigaldamise ajal vältige isolatsiooni liigset tõmbejõudu, teravaid painutusi, muljumist või mehaanilisi vigastusi. Kaabel tuleks valida ka eeldatava elektrikoormuse järgi, mitte lihtsalt valida suurima või väikseima saadaoleva spetsifikatsiooni.
Siseprojektide puhul on oluline hoida kaabel ettenähtud töötingimustes. Standardne PVC-isolatsioon sobib normaalseks siseruumides niiskusega kokkupuuteks, kuid ei tohiks eeldada, et see tagab pikaajalise vastupidavuse otsesele välispäikesevalgusele või rasketele keskkonnatingimustele. Kui on vaja erilist keskkonnakindlust, peaksid ostjad arutama alternatiivseid isolatsiooni- või ehitusvõimalusiQianchengi kaabli tarnija.
Korduma kippuvad küsimused
1. Mis on PVC keerdpaarpaindliku juhtme nimipinge?
Standardversiooni Qiancheng RVS-300/300 nimipinge on 300/300V. Ostjad peaksid enne valimist ja paigaldamist kontrollima tegeliku vooluahela pingenõudeid.
2. Millist temperatuuri standardne PVC-juhe talub?
Standardtoote temperatuurireiting on 70 ℃. Kui rakendus hõlmab sellest tasemest kõrgemaid temperatuure või ebatavalisi soojustingimusi, tuleks hinnata sobivat alternatiivset spetsifikatsiooni.
3. Kas see painduv juhe sobib kasutamiseks välitingimustes?
Standardversioon on mõeldud eelkõige sobivateks siseruumides kasutamiseks. Pikaajaline otsene viibimine välise päikesevalguse käes ei ole soovitatav. Ostjad, kellel on välistingimustes nõuded, peaksid arutada tootjaga vananemiskindla isolatsiooni võimalust.
4. Millised juhi suurused on saadaval?
Loetletud spetsifikatsioonid on vahemikus 2 × 0,5 mm² kuni 2 × 6 mm², sealhulgas 2 × 0,75, 2 × 1,0, 2 × 1,5, 2 × 2,5 ja 2 × 4 mm². Saadavus ja kohandamine tuleks kinnitada vastavalt konkreetsele tellimusele.
5. Kas isolatsiooni värvi ja valmis pikkust saab kohandada?
Jah. Qiancheng saab vastavalt tellimuse spetsifikatsioonidele korraldada tavapäraselt nõutavad isolatsioonivärvid ja juhtmete suurused. Valmis rullide pikkusi saab arutada ka koguse, pakendi ja kasutusnõuete alusel.
6. Kas PVC keerdpaarpaindlik juhe sobib liikuvate ühenduste jaoks?
Selle peene ahelaga vaskjuht ja keerutatud konstruktsioon tagavad hea paindlikkuse rutiinseks painutamiseks ja keeramiseks paigaldamise ja kasutamise ajal. Rakendusi, mis hõlmavad sagedast või pidevat liikumist, tuleks hinnata vastavalt liikumissagedusele ja töötingimustele.
Järeldus
PVC keerdpaarpaindlik juhe pakub praktilist kombinatsiooni vasest juhtivusest, PVC-isolatsioonist, kompaktsest keerdkonstruktsioonist ja paigalduspaindlikkusest sobivate madalpingerakenduste jaoks. Tehniliste mõõtmetega 2 × 0,5 mm² kuni 2 × 6 mm² pakub Qiancheng võimalusi majapidamisjuhtmete, valgustuse, seadmeühenduste ja väikeste seadmete jaoks. Ostjatele, kes võrdlevad PVC keerdpaariga painduva juhtme tootjat või tarnijat, võib tootevaliku täpsemaks muuta, kui vaadatakse läbi juhtme konstruktsioon, ristlõige, pinge nimiväärtus, temperatuur, isolatsiooninõuded ja kasutustingimused. Kui plaanite juhtmestiku projekti ja vajate abi spetsifikatsioonide, rakenduse sobivuse või kohandatud nõuete kinnitamiseks, palunvõtke meiega ühendustet arutada oma kaablinõudeid ning saada sobiv tootesoovitus ja hinnapakkumine.
