Alumiiniumist PVC tulekindel toitekaabel

Madalpingeahelate jaoks, mis peavad jääma pingestatud kindlaksmääratud tulega kokkupuute ajal, ühendab alumiiniumist PVC tulekindel toitekaabel alumiiniumjuhtme elektriisolatsiooniga, spetsiaalse tulekindla kihi ja PVC kaitseümbrisega. See on ette nähtud avariivoolu jaotus- ja muude vooluahelate jaoks, millel on määratletud tulekindluse nõuded.

Valik hõlmab juhtmete suurusi 1,5 mm² kuni 1000 mm² koos elektriliste andmetega juhtme takistuse, vastupidavuse pinge ja võimsuse kohta erinevates paigaldustingimustes. Kaabli lõplik valik sõltub vooluahela koormusest, trassi pikkusest, paigaldusviisist, lubatud pingelangusest ja kehtivatest tuleohutusnõuetest.

Toote mõõtmed ja tehnilised parameetrid

Ehitus ja materjali valik

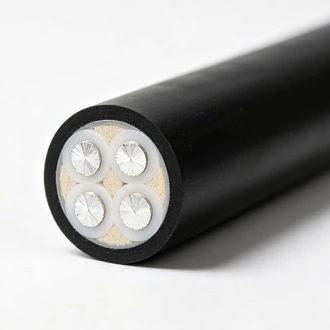

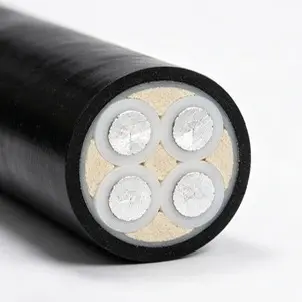

Kaabel on ehitatud ümber nelja funktsionaalse kihi, mis töötavad koos normaalse töö ajal ja kindlaksmääratud tulekatsetingimustes. Alumiiniumjuht kannab elektrilist koormust, samas kui isolatsioon tagab elektrilise eraldamise. Spetsiaalne tulekindel kiht aitab kaitsta vooluahelat kõrge temperatuuriga kokkupuutel ja PVC ümbris moodustab välise kaitsepinna.

Alumiiniumist juht

Alumiiniumi kasutatakse voolu juhtiva juhina. Selle madalam tihedus võrreldes vasega võib olla oluline kaabli kaalu ja käsitsemise seisukohalt, eriti pikkadel kaabliteedel. Alumiiniumjuhtmed nõuavad aga sobivat suurust ja ühilduvaid otsmikukomponente. Enne juhi ristlõike valimist tuleks arvestada vooluvõimsust, pingelangust ja paigaldustingimusi.

Tulekindel kiht

Tulekindel kiht on ette nähtud elektrilise südamiku termilise kaitse tagamiseks ettenähtud tulega kokkupuute ajal. Selle funktsiooni tuleks eristada leegiaeglustusest: leegiaeglustavad materjalid on mõeldud peamiselt leegi leviku piiramiseks, samas kui tulekindlaid kaablikonstruktsioone hinnatakse ahela töö säilitamiseks kindlaksmääratud tulekatsetingimustes.

PVC isolatsioon ja väliskest

Isolatsioon tagab vajaliku elektrilise eraldatuse juhtme ümber, samas kui PVC ümbris kaitseb valmiskaablit tavapärase väliskontakti eest käsitsemise ja paigaldamise ajal. Tabelis näidatud isolatsiooni ja ümbrise paksused sõltuvad juhtme suurusest ja moodustavad osa kaabli mõõtmete spetsifikatsioonist.

Elektri- ja tuleohutuskaalutlused

Tulekahjuga seotud toiteahelate puhul ei saa kaabli jõudlust hinnata ainult leegikindluse järgi. Elektrilist järjepidevust, isolatsiooniseisundit, juhtme takistust ja kohaldatavaid tulekatsetingimusi tuleb arvestada koos. Kaasasolevad tooteandmed määravad 3,5 kV/5 min katsepinge ja annavad eraldi voolu kandvad väärtused paigaldamiseks õhku ja otsemaetud pinnasesse.

Tulekindluskatse tingimused

Kaasasolev tooteteave määrab kindlaks 90-minutilise tulepüsivuse 750 °C katsetingimustes. Seda väärtust tuleks mõista pigem katsetulemusena, mis on seotud kindlaksmääratud kaabli konstruktsiooni ja katsemeetodiga, mitte universaalse väitena, et kaabel säilitab voolu sama kaua iga tõelise tulekahju korral. Projekti heakskiitmine peaks põhinema kohaldataval katsearuandel ja kohalikel tuleohutusnõuetel.

Juhtide takistus ja tugevus

Juhtide alalisvoolutakistus on toodud kohaldatavate alumiiniumjuhtmete suuruste tehnilises tabelis. Õhku ja otse maetud pinnasesse paigaldamiseks on läbilaskevõime näitajad eraldi välja toodud, kuna soojuse hajumine muutub vastavalt paigaldustingimustele. Kaabli tegelik suurus võib nõuda ka ümbritseva õhu temperatuuri, kaablite rühmituse, matmistingimuste, trassi pikkuse ja lubatud pingelanguse arvestamist.

Vastupidavus pingele

Loetletud 3,5 kV/5 min väärtus tähistab esitatud tooteandmetes määratud katsepinget ja kestust. Pingetestimist kasutatakse isolatsioonisüsteemi kontrollimiseks määratletud katsetingimustes. Kaabli projekti kinnitamiseks esitamisel tuleks üle vaadata tootedokumentatsioon ja kohaldatav tootmisstandard.

Paigaldamine ja kaabli valik

Kaabli valimine peaks algama elektrikoormusest ja seejärel kontrollima tegelikku paigalduskeskkonda. Avarii- ja tulekahjuga seotud vooluahelate puhul tuleks enne kaabli tellimist kindlaks teha ka nõutav tulekindluse kestus ja kohaldatavad ehitusnõuded.

Juhi suuruse valimine

Nominaalne ristlõige tuleks valida vastavalt töövoolule, pingelangusele ja paigaldustingimustele. Pikamaaahelate puhul võib pingelang olla oluline suurustegur isegi siis, kui juhi voolukandevõime on piisav. Seetõttu peaks lõplik valik põhinema vooluahela terviklikul disainil, mitte ainult võimsusel.

Õhu paigaldamine

Kui see on paigaldatud kaablirennidesse või muudesse avatud teedesse, võivad soojuse hajumine, kaablite vahe, ümbritseva õhu temperatuur ja koormatud kaablite arv mõjutada lubatud voolu. Tabelis olevad õhu läbilaskevõime väärtused annavad toote võrdlusandmed ja neid tuleks rakendada koos asjakohase paigaldusstandardiga.

Otsesed matmis- ja kaablikraavid

Otsese matmise või maa-aluse kaablikraavi paigaldamisel tuleks arvesse võtta pinnase termilisi tingimusi, matmissügavust, kaablite vahekaugust, drenaaži ja mehaanilist kaitset. Tabelis olevad otsemaetud läbilaskevõime väärtused on paigalduspõhised kontrollväärtused ja neid ei tohiks käsitleda projektipõhiste kaabliarvutuste asendajana.

Alumiiniumist juhi ots

Alumiiniumjuhtmed tuleb ühendada kasutades alumiiniumjuhtmetele ja ettenähtud elektrikoormusele sobivaid klemmide, klemmide või pistikutega. Juhtmete õige ettevalmistamine ja kokkusurumine on ühenduskohas olulised, sest valesti ettevalmistatud otsak võib tekitada täiendava kontakttakistuse ja lokaalse kuumenemise.

Tüüpilised kasutusalad

Alumiiniumist PVC tulekindlat toitekaablit saab määrata madalpinge jaotusahelate jaoks, kus projekti nõuete osaks on elektriteenuse jätkamine kindlaksmääratud tulekahju korral. Tüüpilised rakendused hõlmavad valitud avariivooluahelaid, tulekahjuga seotud elektrikoormusi, ühiskondlikke hooneid, tööstusrajatisi ja maa-aluseid jaotustrasse.

Toite avarii jaotus

Kaablit saab kasutada määratud avariitoiteahelate jaoks, kus kaablisüsteem peab tulega kokkupuute ajal vooluahelat teatud aja jooksul töötama. Nõutav tulepüsivuse tase tuleb kinnitada projekti projektis ja kehtivates kohalikes eeskirjades.

Avalikud ja ärihooned

Rakendused võivad hõlmata valitud toiteahelaid haiglates, koolides, ärihoonetes ja muudes rajatistes, kuhu on paigaldatud avariielektrisüsteemid. See, kas konkreetne kaabli konstruktsioon on vajalik, sõltub hoone projektist, tulekahjustrateegiast ning kohaldatavatest elektri- ja tulekaitsenormidest.

Tööstusrajatised

Tehastes ja tööstusrajatistes võib kaablit kaaluda avarii jaotusseadmete, tulekahjuga seotud seadmete ja muude madalpingeahelate jaoks, kus on ette nähtud alumiiniumjuht ja määratletud tulekindlus. Kaabli suurus peab vastama elektrikoormusele ja paigaldusteele.

Maa-alused jaotusmarsruudid

Maa-aluste jaotustrasside ja kaablikraavide puhul, kui paigaldusprojekt seda kaablikonstruktsiooni lubab, võib kaaluda saadaolevaid suuremaid juhtme suurusi. Enne paigaldamist tuleb kontrollida matmistingimusi, mehaanilist kaitset ja soojuse hajumist.

Tootmis- ja kvaliteedidokumentatsioon

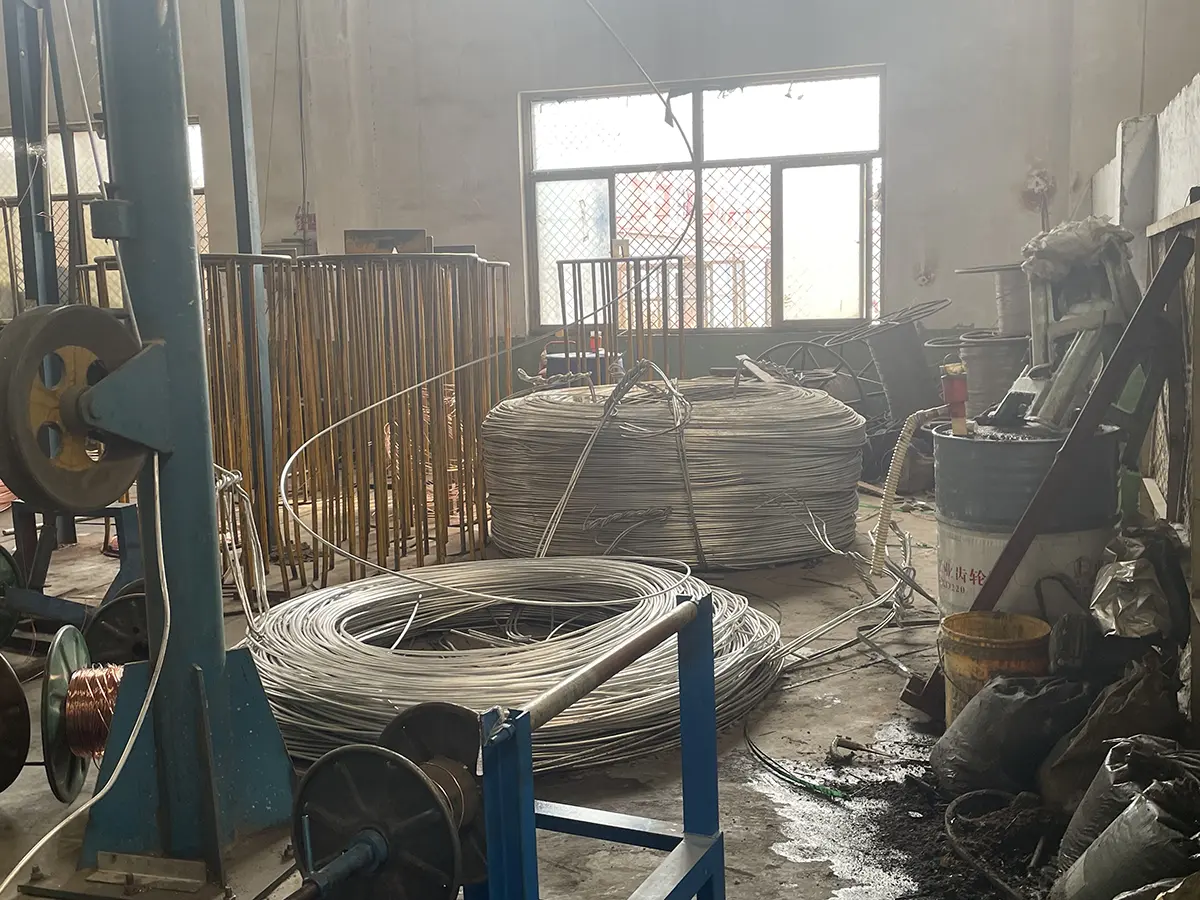

Ettevõttesisene tootmine ja testimine

Qiancheng Cable opereerib oma kaablitootmise töökodasid ja testimisrajatisi. Tootmisprotsess hõlmab juhtmete töötlemist, isolatsiooni ekstrusiooni, tulekindla kihi pealekandmist ja väliskesta ekstrusiooni. Asjakohased tootmis- ja ülevaatusdokumendid annavad aluse valmiskaabli mõõtmete ja elektriliste omaduste kontrollimiseks.

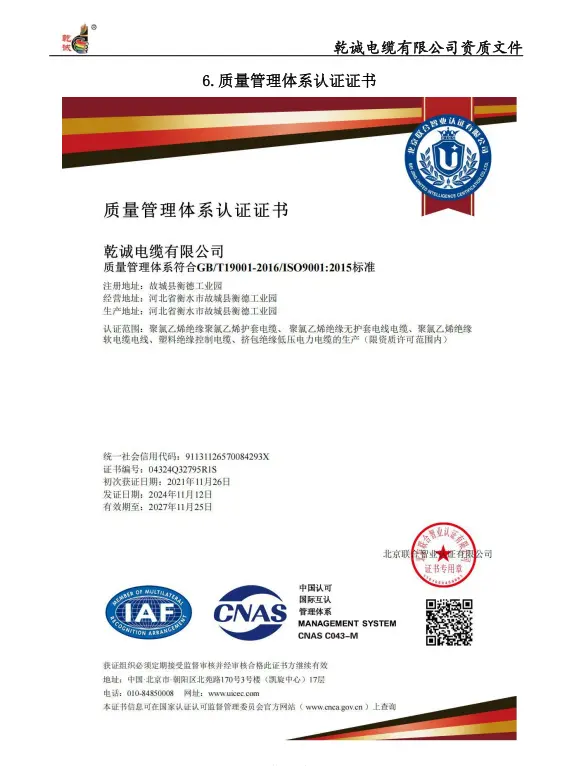

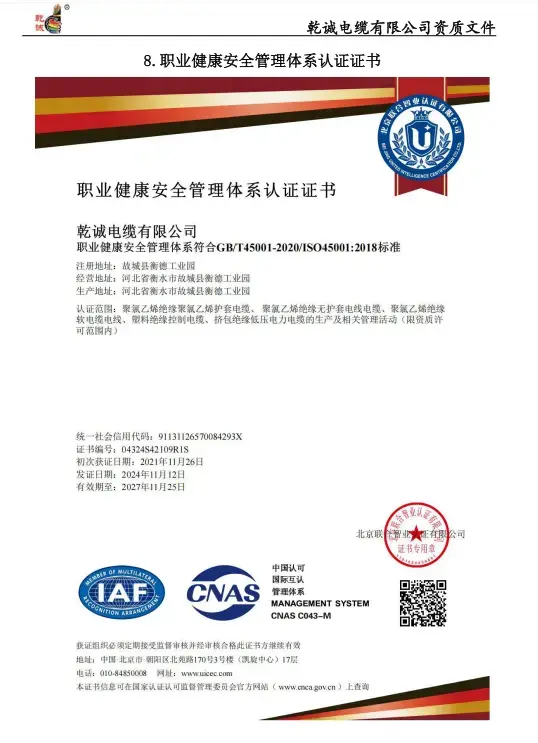

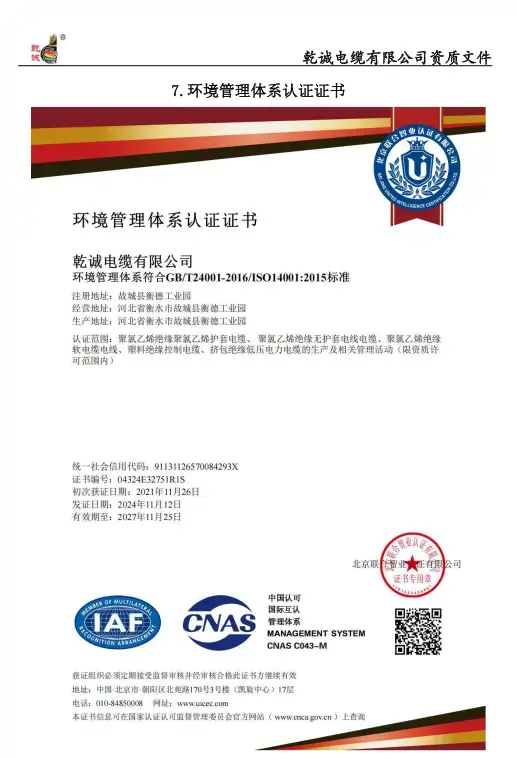

Kvaliteedijuhtimise sertifikaadid

Qiancheng Cable omab riiklikku tööstuskaabli tootmise litsentsi koos ISO9001 kvaliteedijuhtimise, ISO14001 keskkonnajuhtimise ja ISO45001 töötervishoiu ja tööohutuse sertifikaatidega. Need dokumendid annavad teavet ettevõtte tootmis- ja juhtimissüsteemide kohta ning nendega saab tutvuda tarnijate kvalifitseerimise käigus.

Tehniline kontroll enne tellimist

Projekti hankimisel tuleks kaablit kontrollida tegelike elektri- ja tuleohutusspetsifikatsioonidega, mitte valida ainult toote nime järgi. Hinnapakkumist või tehnilist esitlust küsides on kasulik järgmine teave: nõutav juhtme ristlõige, tööpinge, koormusvool, kaabli pikkus, paigaldusviis, keskkonna- või pinnasetingimused, kaablite rühmitus, lubatud pingelang ja nõutav tuleproovi tingimus.

Kui kaabel esitatakse ehitusprojekti jaoks, võib ostja nõuda läbivaatamiseks ka kehtivaid tehnilisi andmeid, katsedokumentatsiooni ja kvalifikatsioonitunnistusi. See võimaldab enne tootmist ja paigaldamist kontrollida valitud ehitus- ja katsenõudeid.

KKK

Mis vahe on tulekindla ja leegiaeglustava kaabli vahel?

Tulekindlus puudutab kaabliahela võimet jätkata tööd kindlaksmääratud aja jooksul kindlaksmääratud tulekatsetingimustes. Leegiaeglustus seisneb peamiselt leegi leviku piiramises piki kaablit. Kaablil võivad olla leegiaeglustavad omadused, ilma et see oleks sama tulepüsivuse järgi klassifitseeritud.

Miks kasutatakse selle kaabli jaoks alumiiniumjuhti?

Alumiinium pakub madala pingega elektrijaotuse jaoks madalama tihedusega juhtmevalikut. See võib olla asjakohane, kui kaalutakse kaabli kaalu ja käsitsemist. Kuna alumiiniumil on vasest erinevad elektrilised ja ühendusomadused, tuleks juhtide suurus ja otsmikukomponendid valida vastavalt.

Mida tähendab 90-minutilise tulekindluse spetsifikatsioon?

Kaasasolev tooteteave määrab 90 minutit 750 °C katsetingimustes. See viitab kindlaksmääratud kaablikonstruktsiooni määratletud katsetingimustele. Seda ei tohiks tõlgendada ahela identse toimivuse garantiina iga tõelise tulekahju korral, sest tegelikud tulemused sõltuvad paigaldusest, tulega kokkupuutest ja kohaldatavast katsemeetodist.

Kuidas valida kaabli suurust?

Valiku tegemisel tuleks arvesse võtta koormusvoolu, pingelangust, kaabli pikkust, paigaldusviisi, keskkonnatingimusi, kaablite rühmitamist ja nõutavat tulekindluse taset. Tabelis toodud läbilaskevõime väärtused annavad võrdlusandmed paigaldamiseks õhku ja otse maetud pinnasesse.

Kas kaablit saab kasutada otseseks matmiseks?

Tooteandmed sisaldavad otsemaetud pinnase mahtuvuse väärtusi. Tegelik sobivus tuleb siiski kinnitada vastavalt kaabli konstruktsioonile, matmistingimustele, mehaanilisele kaitsele, pinnase soojusomadustele ja kehtivatele paigaldusnõuetele.

Mida tuleks alumiiniumjuhtme ühendamisel arvestada?

Klemm või pistik peaks sobima alumiiniumjuhtmete ja ettenähtud koormuse jaoks. Juhi nõuetekohane ettevalmistamine ja kokkusurumine on olulised usaldusväärse elektriühenduse säilitamiseks ja liigse kontakttakistuse või lokaalse kuumenemise vältimiseks.

Milliseid dokumente saab projekti hindamiseks esitada?

Sõltuvalt projekti nõuetest saab tarnijate ja toodete hindamiseks esitada tehnilisi andmeid, toote testimise dokumentatsiooni ja ettevõtte kvalifikatsioonitunnistusi. Tulekahjuga seotud rakenduste puhul tuleks enne heakskiitmist läbi vaadata asjakohane tulekatse dokumentatsioon koos projekti spetsifikatsiooniga.
