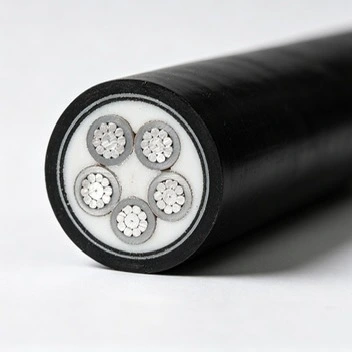

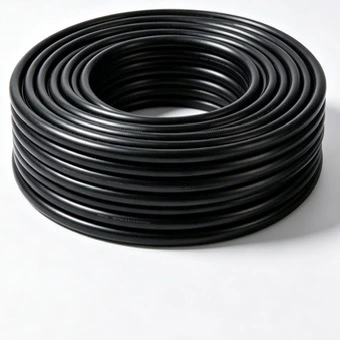

Alumiiniumist PVC FR tulekindel madalpinge toitekaabel

Qianchengi alumiiniumist PVC FR tulekindel madalpinge toitekaabel on mõeldud madalpinge toitejaotuseks, kus on nõutav leegiaeglustav ja tulekindel jõudlus. Alumiiniumist juhi konstruktsiooni saab määrata ehitusteenuste, avariivooluahelate, tööstusrajatiste ja muude projektide jaoks, kus juhtme kaalu, paigaldustingimusi ja tulekindlusnõudeid tuleb arvestada koos.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

Ehitus- ja tulekindlusomadused

Alumiiniumist juht

Kaablis kasutatakse madalpinge jõuülekandeks alumiiniumjuhti. Alumiiniumkonstruktsioon võib vähendada juhtme kaalu võrreldes vasega samaväärse ristlõikepinna juures, kuid juhtme valimisel tuleb arvestada ka takistust, lubatud voolutugevust, pingelangust, ühendusviisi ja paigaldustingimusi. Tehnilises tabelis olevad väärtused annavad lähtepunkti projekti tasemel kaabli valikul.

Tulekindel kiht

Tulekindel konstruktsioon aitab säilitada vooluahela järjepidevust kindlaksmääratud tulekatsetingimustes. Nõutav tulepüsivuse tase tuleks kinnitada kehtiva tootestandardi ja projekti spetsifikatsiooni alusel. Tulekindlus ja leegiaeglustus on erinevad toimivusnäitajad ja neid tuleks hinnata vastavate katsenõuete alusel.

Leegiaeglustav isolatsioon ja ümbris

Nimetatud konstruktsioonis on isolatsiooniks ja väliskestaks kasutatud leegiaeglustavat PVC-d. Selle ülesanne on piirata leegi levikut kindlaksmääratud katsetingimustes. Tegelikku jõudlust tuleks kontrollida asjakohase toote katsearuande kaudu, mitte ainult materjali nimetuse põhjal.

Isolatsiooni ja ümbrise mõõtmed

Isolatsioon ja ümbrise paksus suurenevad juhtme ristlõike pindalaga vastavalt toote spetsifikatsioonile. Need mõõtmed mõjutavad kaabli üldist läbimõõtu, paigaldusruumi ja mehaanilise kaitse nõudeid, seega tuleks kaabli lõplikku suurust võrrelda saadaoleva salve, kanali või kaeviku paigutusega.

Tootmine ja kvaliteedikontroll

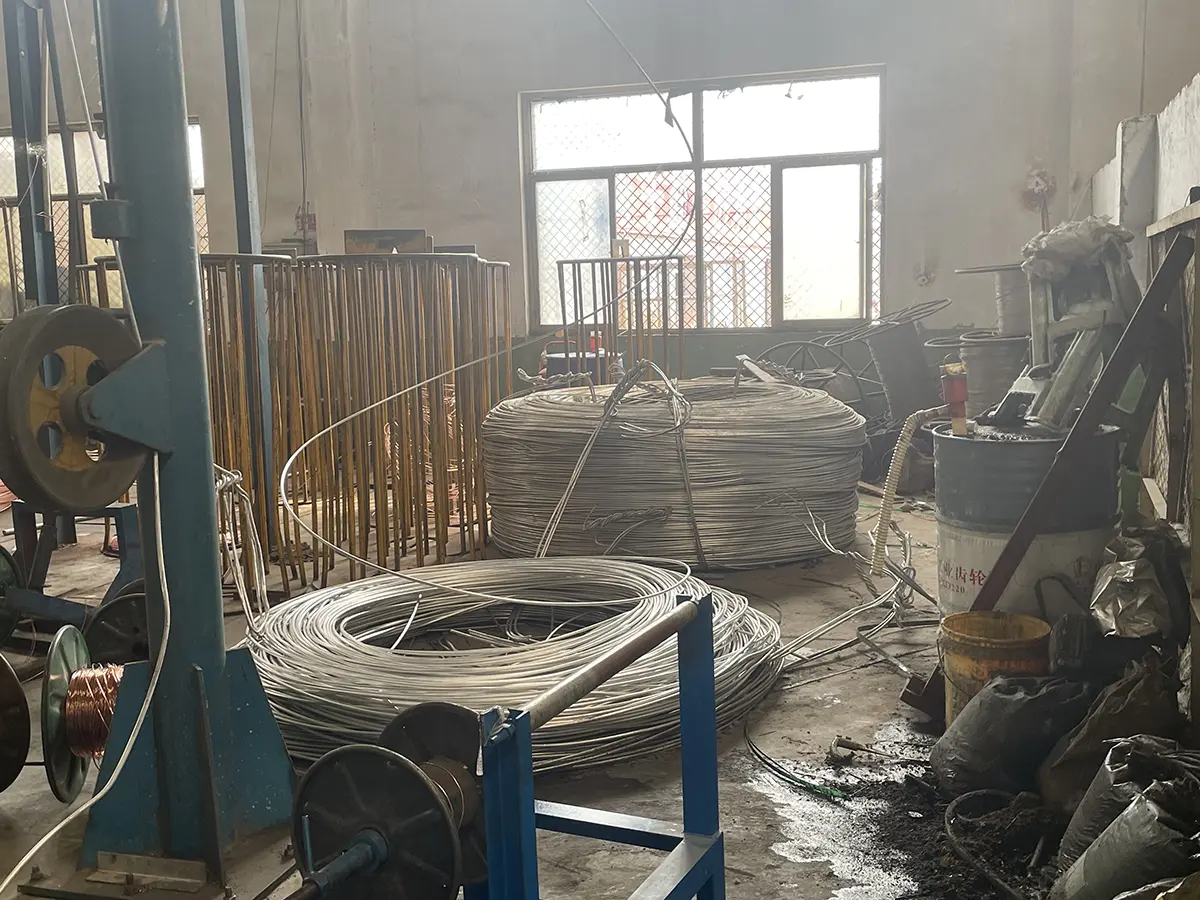

Qiancheng toodab kaablit juhtme töötlemise, tulekindla kihi pealekandmise, isolatsiooni ekstrusiooni ja ümbrise ekstrusiooni kaudu. Tootmiskontroll võib hõlmata juhtme takistust, mõõtmete kontrollimist, isolatsiooni jõudlust ja asjakohast tulekindluse testimist vastavalt kokkulepitud spetsifikatsioonile.

Materjali kontroll

Sissetulevaid juhte ja isolatsioonimaterjale kontrollitakse enne töötlemist kehtivate tootmisnõuetega. Alumiiniumjuhtme takistus ja mõõtmete järjepidevus on olulised kvaliteedikontrolli punktid, kuna need mõjutavad otseselt elektrilist jõudlust ja valmiskaabli vastavust.

Protsessi juhtimine

Tootmise käigus kontrollitakse juhtide töötlemist, tulekindla kihi pealekandmist ja ekstrusiooni parameetreid. Isolatsiooni ja ümbrise paksust kontrollitakse toote spetsifikatsiooni järgi, et vähendada mõõtmete erinevust tootmispartiide vahel.

Partii jälgitavus

Tootmis- ja kontrollidokumente saab seostada vastava kaablipartii ja rulli identifitseerimisega. Inseneritellimuste puhul saab enne tootmist kokku leppida nõutavate ülevaatusdokumentide, katseandmete ja rullide teabe, et toetada projekti esitamist ja vastuvõtmist.

Kolmanda osapoole kontroll

Kui ostu spetsifikatsioonis nõutakse, saab korraldada kolmanda osapoole tehase ülevaatuse, proovide võtmise või kontrollimise. Kontrolli ulatus tuleks eelnevalt kinnitada, et asjakohased näidised, katseseadmed ja tootmisdokumendid oleksid kättesaadavad.

Tulekindel ja leegiaeglustav jõudlus

Tulekindlus

Tulekindel konstruktsioon on mõeldud vooluringidele, kus elektrifunktsiooni jätkumine kindlaksmääratud tulega kokkupuute ajal on osa projekti nõuetest. Katse nõutav kestus, leegi temperatuur, mehaanilised tingimused ja vooluahela terviklikkuse kriteeriumid tuleks kinnitada kohaldatavas standardis ja projekti spetsifikatsioonis.

Leegiaeglustus

Leegiaeglustav toime on seotud leegi leviku piiramisega piki kaablit kindlaksmääratud katsetingimustes. Standard IEC 60332 hõlmab elektri- ja valguskiudkaablite katseid tulekahju tingimustes, sealhulgas üksikute kaablite ja grupeeritud kaablite vertikaalsete leegi levitamise meetodeid.

Tulekahju dokumentatsioon

Tuleohutusnõuetega projektide puhul peaks kohaldatav katsearuanne tuvastama testitud kaabli konstruktsiooni, juhtme suuruse, katsemeetodi ja tulemuse. See on tehnilise ülevaate jaoks kasulikum, kui tugineda ainult üldistele kirjeldustele, nagu tulekindel või leegiaeglustav.

Tulekindluskatse kontrollimine

Madalpingekaablite jaoks, mis on vajalikud vooluahela terviklikkuse säilitamiseks tulekahju ajal, pakub IEC 60331 katsemeetodeid kindlaksmääratud tulekahjutingimustes. Vastavalt kaabli läbimõõdule ja katsekorraldusele kehtivad standardi erinevad osad, seega tuleks täpne katsemeetod sobitada kaabli konstruktsiooni ja projekti nõudega.

Kaabli ehitus

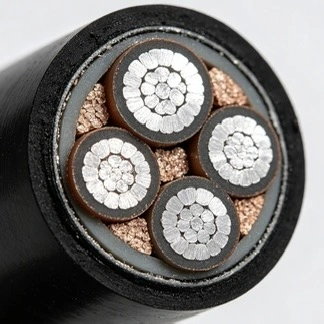

Kaabli konstruktsioon ühendab alumiiniumjuhi, tulekindla kihi, isolatsiooni ja väliskesta. Iga kiht täidab erinevat funktsiooni, seega tuleks valikul võtta arvesse kogu konstruktsiooni, mitte ainult juhi materjali.

Alumiiniumist juht

Juht tagab madalpingeahela elektrilise tee. Ristlõikepindala tuleks valida vastavalt projekteeritud voolule, lubatud pingelangule, paigaldustingimustele ja kehtivatele elektrinõuetele.

Tulekindel kiht

Tulekindel kiht tagab termilise kaitse juhtme ümber määratud tulega kokkupuute ajal. Selle toimivust hinnatakse pigem kohaldatava tulepüsivustesti kui tavapärase töötemperatuuri andmete põhjal.

PVC isolatsioonikiht

Isolatsioon eraldab pingestatud juhi teistest juhtivatest või välistest komponentidest. Isolatsiooni ühtlane paksus on oluline elektrilise terviklikkuse ja mõõtmete ühtsuse tagamiseks tootmise ajal.

Leegiaeglustav PVC väliskest

Väliskest kaitseb välise paigalduskeskkonna eest ja aitab kaasa kaabli leegiaeglustamisele. Kui välispaigaldus on nõutav, tuleb ümbrise materjali ja keskkonnakindlust kontrollida tegelike kokkupuutetingimustega.

Rakendus ja paigaldamine

Avalikud ja ärihooned

Alumiiniumist PVC FR tulekindlat madalpinge toitekaablit saab määrata valitud madalpingeahelate jaoks haiglates, koolides, kaubanduskeskustes, büroohoonetes ja muudes avalikes rajatistes, kus kehtivad tulekindlusnõuded. Tüüpilised vooluahelad võivad hõlmata avariitoidet, tulekahjuga seotud seadmeid ja muid ettenähtud madalpinge koormusi.

Tööstusrajatised

Tööstusettevõtted ja tootmisrajatised võivad valitud avarii- või oluliste toiteahelate jaoks kasutada tulekindlaid madalpingekaableid. Kaabli suurus tuleks määrata seadme koormuse, käivitusvoolu, paigalduse paigutuse ja nõutavate pingelanguse piiride põhjal.

Kommunaal- ja kommunaalprojektid

Kaablit võib kaaluda madalpinge jaotus- ja renoveerimisprojektide puhul, kus alumiiniumjuhtmed sobivad elektriprojekti ja etteantud tulekindlusnõuetega. Paigaldamine võib olenevalt projektist hõlmata kaablirenne, kaevikuid või muid kaitstud marsruutimissüsteeme.

Maa-alune infrastruktuur

Maa-aluste kaablite trassid nõuavad niiskuse, mehaaniliste kahjustuste, korrosiooni, drenaaži ja juurdepääsuga hooldust. Otsest matmist tuleks kasutada ainult siis, kui kaabli konstruktsioon ja projekti spetsifikatsioonid seda lubavad, ning täiendava kaitsega, kui koha tingimused seda nõuavad.

Kaablialus ja vertikaalne paigaldus

Enne salve või vertikaalset paigaldamist peaksid insenerid kontrollima kaabli kaalu, paindenõudeid, toe vahekaugust, soojuse hajumist ja koos paigaldatud ahelate arvu. Alumiiniumjuhtmed võivad olla kasulikud, kui kaabli kaal on paigaldamisel oluline kaalutlus, kuid elektriline suurus jääb esmaseks valikuteguriks.

Valiku- ja projektinõuded

Dirigent Ristlõige

Ristlõikepindala tuleks valida vastavalt projekteeritud voolule ja kontrollida lubatud pingelanguse, paigaldustingimuste, ümbritseva õhu temperatuuri ja kaablite rühmituse suhtes. Tabelis olevaid läbilaskevõime väärtusi tuleks tõlgendada koos tegelike projekti paigaldustingimustega, mitte kasutada universaalsete väljaväärtustena.

Tulekindluse tase

Tulekindlus ja leegiaeglustus tuleks ostudokumentides eraldi välja tuua. Kui projekt nõuab vooluahela jätkamist tulekahju ajal, tuleks selgelt välja tuua nõutav tulekindluse katsemeetod ja kestus. Kui projekt nõuab ainult leegi leviku piiramist, tuleks kindlaks määrata kohaldatav leegiaeglusti katse.

Paigalduskeskkond

Sise-, välis-, maa-alused ja kaablirennipaigaldised võivad väliskestale ja seda toetavale paigaldussüsteemile esitada erinevad nõuded. Projektide puhul, mis hõlmavad niiskust, keemilist kokkupuudet, tugevat päikesevalgust või suurt mehaanilist ohtu, tuleks paigaldustingimused enne kaabli ehituse lõpetamist üle vaadata.

Ülevaatus ja vastuvõtmine

Ekspordi- ja infrastruktuuritellimuste puhul saab ostuspetsifikatsioonis määratleda juhtme takistuse, isolatsiooni mõõtmed, katsepinge, tulekindluse testimise, kontrolli ulatuse ja dokumentatsiooninõuded. Nende üksuste kokkuleppimine enne tootmist aitab vältida erinevusi hankedokumentide ja lõplike vastuvõtmise kriteeriumide vahel.

Tehniline tugi ja tellimusteave

Hinnapakkumise või tehnilise ülevaate saamiseks saavad kliendid esitada nimipinge, juhtme ristlõike, vajaliku kaabli pikkuse, paigaldusmeetodi, projektitaotluse ja kohaldatava standardi. Qiancheng saab need üksikasjad üle vaadata ja kinnitada sobiva alumiiniumist PVC FR tulekindla madalpinge toitekaabli konstruktsiooni koos nõutavate tehniliste dokumentidega.

Tulekindlaid vooluahelaid hõlmavate projektide puhul on kasulik täpsustada ka nõutav tulekindluse katsemeetod, leegiaeglustaja katsetase, juhi takistuse nõuded ja kontrolliprotseduur enne tootmist. See teave võimaldab tootmis- ja kvaliteedikontrollimeeskondadel töötada kooskõlas määratletud tehnilise spetsifikatsiooniga.

Kvalifikatsioon ja projekti dokumentatsioon

Juhtimissüsteemide sertifikaadid

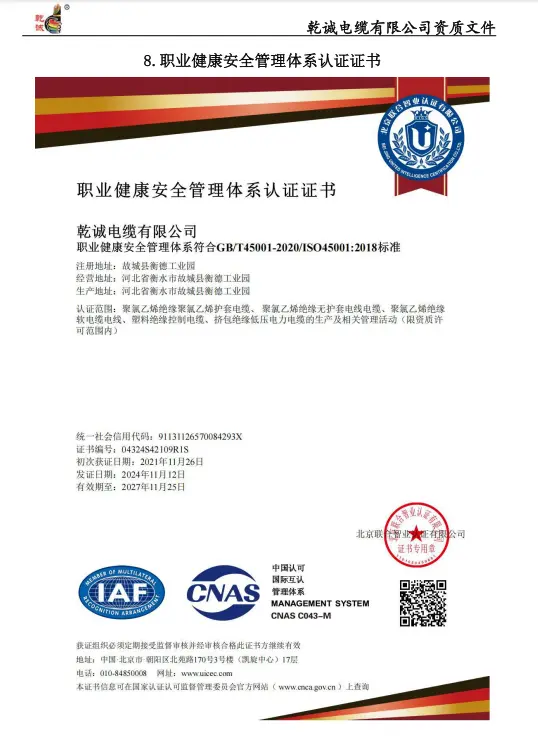

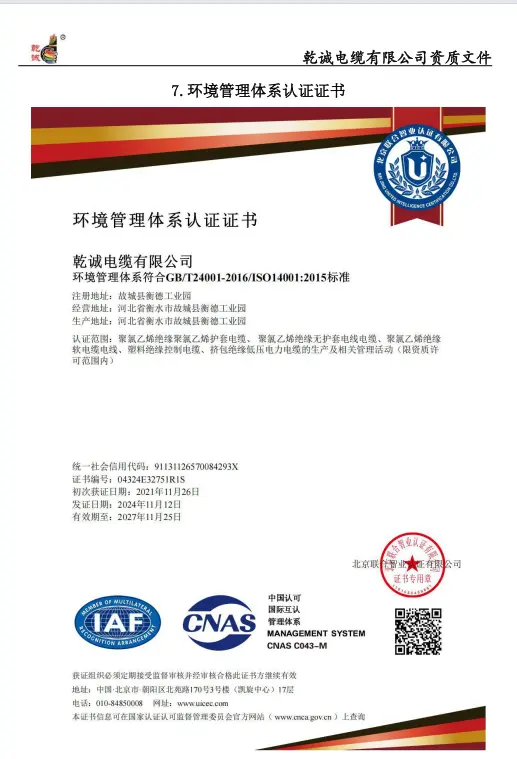

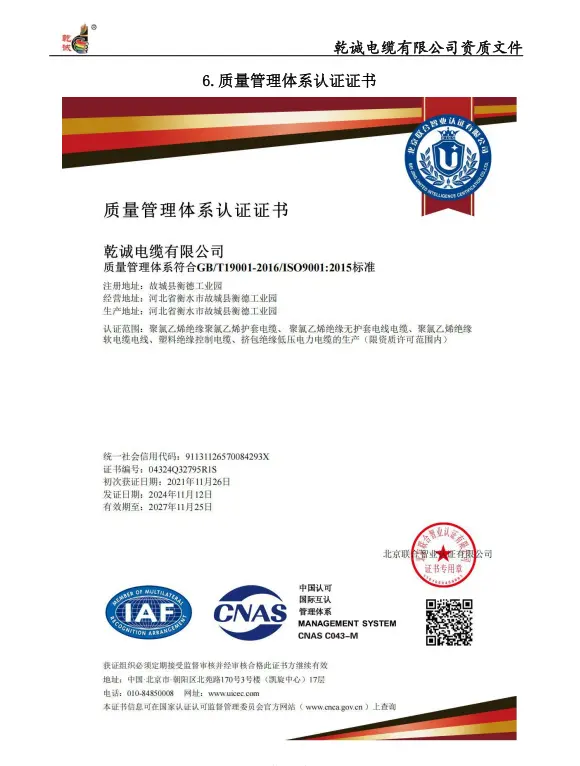

Kui projekti puhul on asjakohane, võib Qiancheng esitada kvaliteedi-, keskkonna- ja töötervishoiu- ja tööohutuse juhtimissüsteemidega seotud dokumente, sealhulgas ISO9001, ISO14001 ja ISO45001 sertifikaate.

Tootmine ja toote kvalifikatsioon

Tootmislitsentse ja tootespetsiifilisi kvalifikatsioonidokumente saab esitada vastavalt toote, sihtturu ja projekti nõuetele. Kliendid peaksid enne tellimist kinnitama täpsed sertifikaadid, mis on vajalikud kohaliku regulatiivse või projekti heakskiitmiseks.

Tulekindluskatse aruanded

Tulekindluse ja leegiaeglustuse katsearuanded saab esitada vastavalt testitud konstruktsioonile ja kohaldatavale katsemeetodile. Tehniliseks ülevaatuseks tuleks aruannet võrrelda tellitud kaabli konstruktsiooni, juhtme suuruse ja nõutava jõudlustasemega.

Ekspordi dokumentatsioon

Välismaiste tellimuste puhul võivad tehnilised dokumendid sisaldada ingliskeelseid spetsifikatsioone, ülevaatusdokumente, tehase vastuvõtudokumente, pakkimisteavet ja partiide jälgitavuse dokumente, kui need sisalduvad ostulepingus.

KKK

K1: Mis vahe on tulekindlal kaablil ja leegiaeglustaval kaablil?

V: Need käsitlevad erinevaid tulekindluse omadusi. Leegiaeglustav kaabel on ette nähtud leegi leviku piiramiseks kindlaksmääratud katsetingimustes, samas kui tulekindel kaabel on mõeldud vooluahela terviklikkuse säilitamiseks kindlaksmääratud aja jooksul kohaldatavates tulekatsetingimustes. Nõutav jõudlus tuleks märkida projekti spetsifikatsioonis.

Q2: Miks kasutada tulekindla madalpingekaabli jaoks alumiiniumjuhti?

V: Alumiinium võib sama nominaalse ristlõikepinna juures vähendada juhtme kaalu võrreldes vasega. Seetõttu võib seda kaaluda projektide puhul, kus kaabli kaal, paigalduskäsitlus ja materjalikulu on olulised tegurid. Juhi suurus tuleb ikkagi valida vastavalt vooluvõimsusele, pingelangule ja kehtivatele elektrinõuetele.

Q3: Kuidas tuleks juhi suurust valida?

V: Valimisel tuleks arvesse võtta projekteeritud voolu, paigaldusmeetodit, ümbritseva õhu temperatuuri, kaablite rühmitamist, vooluahela pikkust, pingelangust ja lühise tingimusi. Tabelis olevad läbilaskevõime väärtused annavad võrdlusandmeid, kuid lõplikku valikut tuleks võrrelda tegeliku paigalduskorraldusega.

K4: Kas seda kaablit saab kasutada tuletõrjepumpade ja avariivooluahelate jaoks?

V: Seda võib kaaluda madalpingeahelate puhul, kus projekt nõuab vastavat tulekindlat konstruktsiooni. Tuletõrjepumpade, avariivalgustuse või muude elukaitseseadmete puhul tuleks enne kaabli valimist kinnitada nõutav vooluahela terviklikkuse kestus ja kohaldatav kohalik või projektistandard.

K5: Kas kaablit saab paigaldada õue?

V: Välistingimustes kasutamine sõltub ümbrise konstruktsioonist, kokkupuutest keskkonnaga ja paigaldusmeetodist. Kui kaabel puutub kokku pikaajalise päikesevalguse, niiskuse, kemikaalide või mehaaniliste kahjustustega, tuleks projektis täpsustada nõutav keskkonnakaitse- ja paigaldussüsteem.

K6: Kas kaablit saab otse maha matta?

V: Otsest matmist tuleks kasutada ainult siis, kui see on lubatud kaabli spetsifikatsioonide ja projekti kavandiga. Enne otsese matmise valimist tuleks hinnata pinnase niiskust, korrosiooni, mehaanilist kaitset, drenaaži ja eeldatavaid kasutustingimusi. Nõudlikes keskkondades võib vaja minna torusid või muid kaitsemeetmeid.

K7: Kas ekspordiprojekti jaoks saab korraldada kolmanda osapoole kontrolli?

V: Jah. Tehase ülevaatust, proovide võtmist ja tunnistajatega testimist saab korraldada vastavalt kokkulepitud kontrolliplaanile. Enne tootmist tuleks kinnitada nõutavad katseelemendid, proovivõtumeetod, dokumentatsioon ja vastuvõtukriteeriumid.

Q8: Millist teavet on hinnapakkumise jaoks vaja?

V: Kasulik teave sisaldab juhtme suurust, kaabli pikkust, pingetaset, paigaldusmeetodit, rakendust, sihtriiki, kohaldatavat standardit ja nõutavat tulekindluse taset. Kui kaabli spetsifikatsiooni ei ole lõplikult vormistatud, saab esialgseks tehniliseks ülevaatuseks esitada projekti koormuse ja paigaldustingimused.
