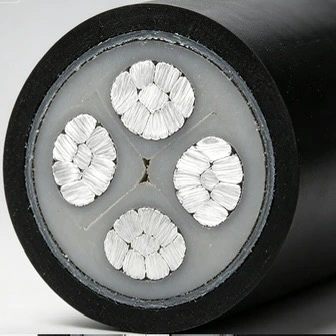

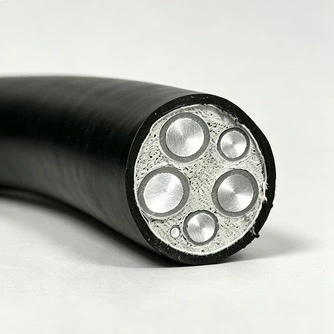

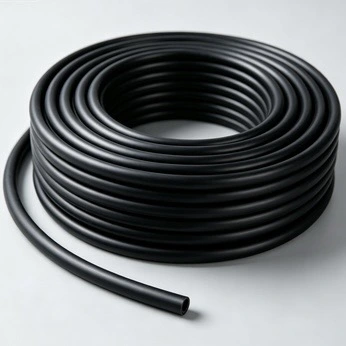

Alumiinium PVC FR madalpinge toitekaabel kasutab kõrge puhtusastmega alumiiniumjuhtmeid koos leegiaeglustava PVC isolatsiooni ja väliskestaga. See tagab suurepärase kulutasuvuse ja on eelistatud kaabel hankekulude kontrollimiseks.
Alumiiniumist PVC FR madalpinge toitekaabel on valmistatud rangelt vastavalt riiklikele standarditele ja IEC spetsifikatsioonidele.
Tehas võib pakkuda tehase vastuvõtusertifikaate, kolmanda osapoole tüübikatsetusaruandeid ja elektriliste toimivuskatsete aruandeid. Saadaval on ingliskeelsed versioonid, mida saab kohandada ülemere tollivormistuse ja projekti vastuvõtmisega.
Täielik jälgitavus on saadaval iga kaablipartii jaoks. See aitab välismaistel ostjatel kohalike projektide auditeid sujuvalt läbida ja vältida puuduvatest kvalifikatsioonidest tingitud projektide seiskamisriske.
|
Nominaalne ristlõige (mm²) |
Isolatsiooni paksus (mm) |
Katte paksus (mm) |
Ligikaudne kaabli välisläbimõõt (mm) |
Juhi DC takistus (Ω/km)Al |
Katsepinge (kV/5 min) |
Läbilaskvus õhus (A)-Al |
Läbilaskvus otse maetud pinnases(A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1 × 4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1 × 6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1 × 16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1 × 95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kaabel kasutab leegiaeglustavat modifitseeritud PVC-materjali. Sellel on lahtise leegiga kokkupuutel isekustuv omadus, mis takistab tõhusalt tule levikut ja vähendab tule paisumise ohtu.

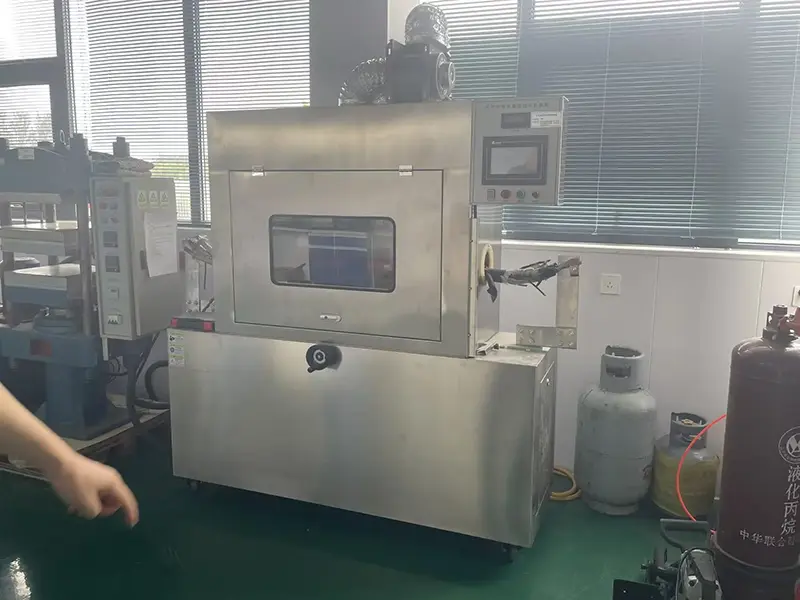

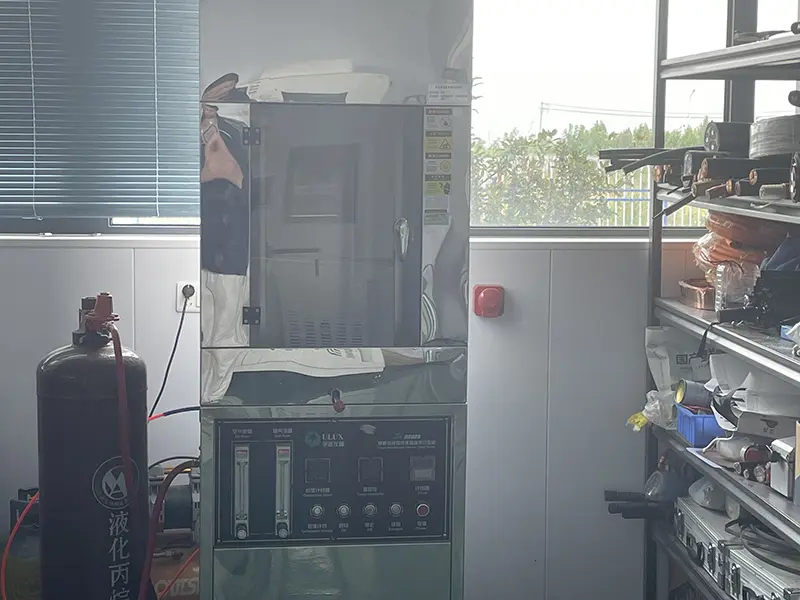

Kõik viimistletud kaablid läbivad võimsuse sageduse vastupidavuse ja isolatsioonitakistuse testi. Isolatsioonikiht tagab stabiilse jõudluse ning on vastupidav rikkele ja elektrilekkele.
Juhtmed taluvad lühiajalist kõrget temperatuuri lühise tingimustes, vähendades tõhusalt kaabli süttimisohtu.
Kate on happe-leelisekindel ja niiskuskindel. See kohandub selliste stsenaariumidega nagu kaablikraavid ja õues paigaldamine, et tagada ohutu toitevarustus pikaajalise töö ajal.
Paigaldamise ümbritsev temperatuur ei tohi olla madalam kui 0 ℃. Hoidke kaablid madalal temperatuuril ehitamise ajal soojas, et vältida ümbrise haprust ja pragunemist.
Kaabli minimaalne painderaadius ei tohi olla väiksem kui 10 korda kaabli välisläbimõõt. Vältige tõmbamise ja paigaldamise ajal väliskesta kriimustamist teravate esemetega.
Sobib fikseeritud paigaldamise stsenaariumide jaoks: siseruumides kaablirennid, kaablikraavid, välistingimustes paigaldamine ja kerge otsene matmine. Ei kehti pikaajalise veealuse sukeldumise korral.
Alumiiniumjuhtmed tuleb pressida standardkonstruktsiooniga klemmidega, et vähendada liigeste kontakttakistust ja ülekuumenemisohtu ühenduskohtades.
Kaabli üldkaal on kerge. Võrreldes vaskjuhtmetega kaablitega vähendab see transpordi- ja paigalduskoormust ning säästab logistika- ja tööjõukulusid.
Alumiinium PVC FR madalpinge toitekaabel võtab kasutusele täiesti uued leegiaeglustavad PVC toorained ilma ringlussevõetud jäätmete lisanditeta.
Standardsete töötingimuste ja standardiseeritud paigaldamise korral võib kaabli kavandatud kasutusiga ulatuda üle 20 aasta.
Kvaliteetne PVC-isolatsioon on vananemisvastane ja UV-kindel, vastupidav pragunemisele ja pulbristamisele pikaajalise välitöö käigus.
Juht pakub suurepärast vastupidavust elektrokeemilisele korrosioonile, võimaldades pikaajalise stabiilse toiteallika nõuetekohase töö ja hoolduse korral, vähendades seeläbi tulevase liini asendamise kulusid.

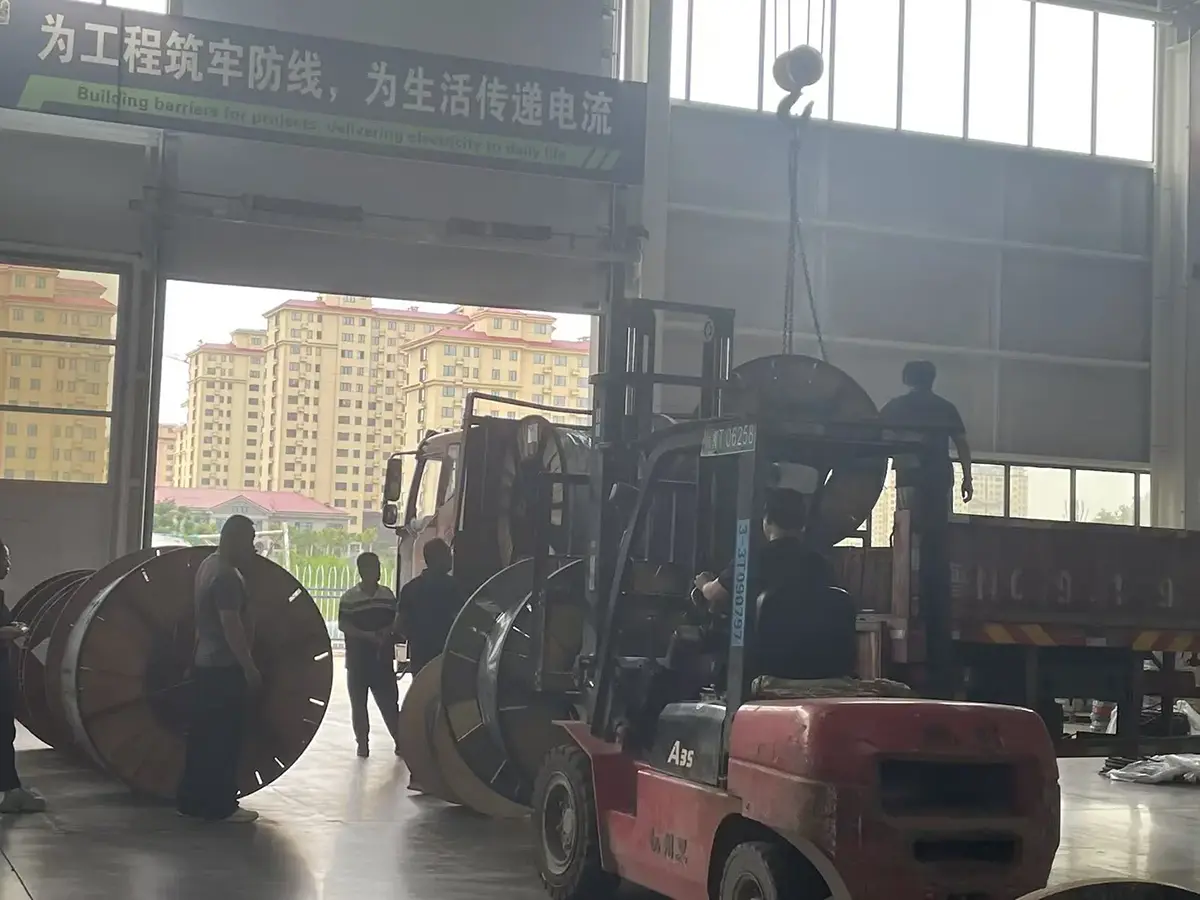

Tavapäraste spetsifikatsioonide jaoks säilitatakse suuri laovarusid stabiilse tellimuse täitmise ajaga. Kiireloomuliste inseneriprojektide jaoks saab korraldada prioriteetset tootmist.
Toetatud on kohandatud kaablimärgistus, kohandatud välispakend ja pikkuseks lõigatud teenus.
Valmistoodete korduskontroll viiakse lõpule enne saatmist, et minimeerida mittevastavate kaupade väljavoolu tõenäosust.
Pakendinimekirjad ja täiskomplektsed ingliskeelsed testidokumendid saab esitada koos tellimustega.
Pärast tarnimist on saadaval pidev tehniline tugi. Veebivastused, mis hõlmavad kaabli valimise, paigaldamise ja paigaldamise küsimusi, aitavad sujuvalt ellu viia välisprojekte.
V: Alumiiniumist PVC FR madalpinge toitekaabli kogukaal on väiksem kui paljudel võrreldavatel vaskjuhtmetest konstruktsioonidel, mis võib hõlbustada transportimist, käsitsemist ja kaabli paigaldamist. Alumiiniumi materjalikulu on üldiselt madalam kui vasel, mis võib olla oluline pikkade kaablite ja suuremate projektikoguste korral. Lõpliku juhi valikul tuleks arvesse võtta vooluvõimsust, pingelangust, kaabli pikkust, paigaldusviisi ja projekti kogumaksumust.
V: Isolatsioonis ja ümbrises kasutatakse leegiaeglustavaid PVC-materjale. Välise leegiga kokkupuutel on materjal ette nähtud leegi leviku piiramiseks ja isekustumise toetamiseks pärast leegiallika eemaldamist. Isolatsioonisüsteemi seisukorra kontrollimiseks võib valmis kaablid läbida toite-sageduse, pingetaluvuse ja isolatsioonitakistuse testid. Lühisekaitse oleneb ka juhtme suurusest, vooluahela kaitsest ja tegelikest paigaldustingimustest.
V: Soovitatav paigalduskeskkonna temperatuur ei tohiks üldjuhul olla alla 0 ℃. Kui paigaldamine on vajalik madalamatel temperatuuridel, tuleb vastavalt kehtivale korrale võtta kasutusele asjakohane soojusisolatsioon või muud paigaldusmeetmed. Minimaalne painderaadius on vähemalt 10 korda suurem kaabli välisläbimõõdust. Paigaldamisel tuleks vältida teravaid esemeid ja liigset tõmbejõudu. Sõltuvalt ehitus- ja asukohatingimustest saab kaabli paigaldada kaablirennidesse, kaablikraavidesse, õhuliinidesse või teatud otse maetud rakendustesse. Vältida tuleks pikaajalist veealust sukeldumist. Alumiinium-juhtühendused peaksid kontakti takistuse ja ühendustemperatuuri reguleerimiseks kasutama ühilduvaid klemme ja õigeid pressimismeetodeid.
V: Kaasasolevas spetsifikatsioonis on kavandatud kasutusiga üle 20 aasta standardsetes paigaldus- ja töötingimustes. Neitsi leegiaeglustavad PVC materjalid tagavad vastupidavuse normaalsele vananemisele ja välistingimustele. Tegelik kasutusiga sõltub sellistest teguritest nagu ultraviolettkiirgus, temperatuurikõikumised, niiskus, mehaaniline pinge ja paigalduskvaliteet. Püsivate välistingimustes kasutamiseks tuleb enne paigaldamist kontrollida ümbrise konstruktsiooni ja keskkonnatingimusi.
V: Kohaldatavat spetsifikatsiooni saab toota vastavalt projektile määratud asjakohastele riiklikele ja IEC nõuetele. Vastavalt tellitud spetsifikatsioonile saab esitada tehase ülevaatuse protokollid ja elektrikatsete aruanded. Vajadusel saab koostada ka ingliskeelseid tehnilisi dokumente välisprojektide ülevaatamiseks. Kui projekt nõuab konkreetseid sertifikaate, kolmanda osapoole aruandeid või muid vastavusdokumente, tuleks need nõuded enne tootmist kinnitada.
V: Kaabli märgistust, välispakendit ja pikkuseks lõigatud nõudeid saab korraldada vastavalt tellimuse spetsifikatsioonile. Proovikoguseid saab arutada tavapärastest tootmistellimustest eraldi, suuremaid koguseid saab planeerida vastavalt nõutavale spetsifikatsioonile ja tootmisvõimsusele. Kiireloomuliste vajaduste korral tuleks kaabli mudel, kogus ja soovitud tarnekuupäev eelnevalt kinnitada, et tootmisgraafikut saaks kontrollida.
V: Qiancheng Cable võib pakkuda tehnilist teavet kaabli spetsifikatsioonide, paigaldusmeetodite, paigaldustingimuste ja terminaliühenduste kohta. Välismaiste tellimuste puhul saab toote dokumentatsiooni, pakendinõudeid ja spetsifikatsiooni üksikasju enne saatmist üle vaadata. Paigaldamisega seotud küsimustes saab anda ka tehnilisi juhiseid, mis põhinevad tegelikul kaablimudelil ja rakendustingimustel.
V: PVC väliskest tagab vastupidavuse niiskusele ja nõrga happe või nõrga leelise mõjule. Tegelik sobivus sõltub söövitava aine kontsentratsioonist, kokkupuuteajast, temperatuurist ja paigalduskeskkonnast. Kaablikraavide või püsiva niiskusega välistingimustes tuleks kaaluda ka drenaaži ja mehaanilist kaitset. Kui pinnas on tugeva happe-leelise korrosiooniga, võib täiendavaks kaitseks kasutada täiendavat kaitsehülsi või -toru.
