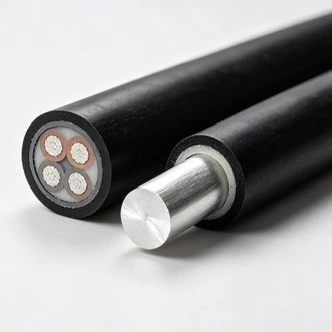

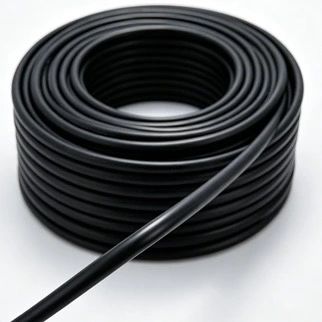

Alumiiniumist XLPE tulekindel toitekaabel

Alumiiniumist XLPE tulekindel toitekaabel kasutab alumiiniumjuhti, XLPE isolatsiooni, tulekindlat vilgukivikihti ja kaitsvat PVC-kest madalapinge toiteahelate jaoks, millel on määratletud tulekindluse nõuded. Konstruktsiooni saab määrata hoonete jaotus-, välistrasside, kaablikraavide ja muude paigaldiste jaoks, kus tuleb arvestada nii elektri- kui ka tulekindlust.

Tootevalik hõlmab juhtme nimiristlõiget 1,5 mm² kuni 1000 mm². Allolev tehniline tabel annab vastava isolatsiooni ja ümbrise paksuse, ligikaudse välisläbimõõdu, juhtme alalisvoolu takistuse, katsepinge ja võimsuse võrdlusväärtused paigaldamiseks õhku ja otse maetud pinnasesse.

Toote mõõtmed ja tehnilised parameetrid

Kaabli ehitus ja materjali valik

Kaabel kasutab mitut funktsionaalset kihti, kusjuures iga kiht täidab erinevat elektrilist või keskkonnaalast eesmärki. Juht kannab normaalse töö ajal voolu, XLPE tagab elektriisolatsiooni, vilgukivikihti kasutatakse tulekindluse tagamiseks ning PVC ümbris tagab välise mehaanilise ja keskkonnakaitse. Neid funktsioone tuleks vaadelda koos, kui valite kaabli konkreetse paigalduse jaoks.

Alumiiniumist juht

Juht on valmistatud alumiiniumist ja on saadaval laias valikus nimiristlõigetega. Võrreldes vasega on alumiiniumil väiksem tihedus, mis võib vähendada kaabli kaalu ja võib lihtsustada käsitsemist pikematel kaabliteedel. Kuna selle elektritakistus ja otsmikuomadused erinevad vasest, tuleks kaabli valimisel kontrollida juhtme suurust, lubatud pingelangust ja ühendusviisi.

Vilgukivist tulekindel kiht

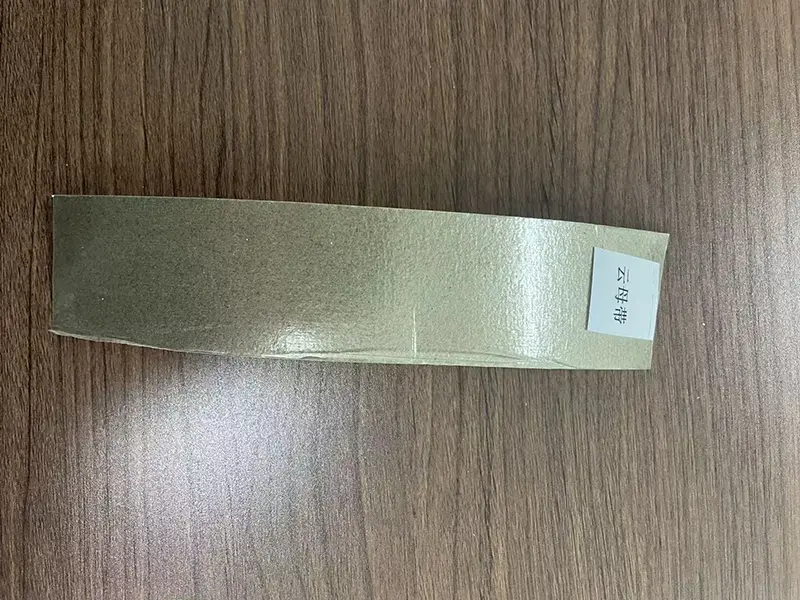

Vilgukivist lint moodustab kaablikonstruktsiooni tulekindla osa. Määratud tulekatsetingimustes tagab anorgaaniline vilgukivi juhtme ümber kuumakindla barjääri ja aitab säilitada elektriisolatsiooni, kui välised polümeersed materjalid puutuvad kokku kõrge temperatuuriga. Tegelikku tulekindlust tuleks kontrollida kohaldatava toote katsearuande ja katsemeetodi alusel.

XLPE isolatsioon

XLPE-d ehk ristseotud polüetüleeni kasutatakse juhtme ümber peamise isolatsioonina. Kaasasolev toote spetsifikatsioon annab juhtme maksimaalseks pikaajaliseks töötemperatuuriks 90 °C. XLPE valitakse tavaliselt toitekaablite jaoks, mille puhul nõutakse kõrgemat töötemperatuuri ja vastupidavust termilisele vananemisele võrreldes tavapärase PVC isolatsiooniga.

PVC väliskest

Väline PVC ümbris kaitseb sisemisi kaablikihte transportimise, paigaldamise ja tavapärase hoolduse ajal. Välistingimustes kasutamiseks tuleks ümbrise koostis sobitada vajaliku UV-kiirguse, niiskuse ja keskkonnaga kokkupuutega. Maa-aluse paigalduse puhul tuleb arvesse võtta ka pinnase tingimusi, mehaanilist kaitset ja kokkupuudet veega, mitte eeldada, et kõik matmiskeskkonnad on samaväärsed.

Elektri- ja tuleohutuskaalutlused

Tulekahjuga seotud toiteahelate puhul ei piirdu asjakohane jõudlus leegi levimisega. Tulekindlat kaablit hinnatakse selle järgi, kas vooluahel suudab kindlaksmääratud tulekatse korral säilitada elektrilise järjepidevuse. Normaalsed elektriomadused, isolatsiooninäitajad, juhtmetakistus ja paigaldustingimused jäävad igapäevaseks tööks oluliseks.

Tulekindluskatse tingimused

Kaasasolev tooteteave määrab tulekindluskatse tingimuseks 750 °C 90 minuti jooksul. Seda tuleks käsitleda pigem tootespetsiifilise katsetingimusena kui universaalse ennustusena kaabli käitumise kohta iga tulekahju korral. Kui kaabel esitatakse ehitusprojekti jaoks, tuleb vastavat tulekatsearuannet, katsemeetodit ja nõutavat vooluahela terviklikkuse kestust kontrollida projekti spetsifikatsioonidega.

Juhtide takistus ja tugevus

Tehnilises tabelis on loetletud kohaldatavate alumiiniumjuhtme suuruste alalisvoolutakistuse väärtused ja eraldi läbilaskevõime näitajad paigaldamiseks õhku ja otse maetud pinnasesse. Neid väärtusi tuleks tõlgendada koos ümbritseva õhu temperatuuri, kaablite rühma, pinnase soojustingimuste, paigaldussügavuse, trassi pikkuse ja lubatud pingelangusega.

Andmed vastupidavuse pingele

Loetletud katsepinge on 3,5 kV 5 minuti jooksul vastavalt kaasasolevatele tooteandmetele. Pingetaluvuse testimine tagab kaabliisolatsioonisüsteemi kindla kontrolli. Kohaldatavad tootmisstandardid ja projekti katsetamise nõuded tuleks kinnitada enne lõplikku kinnitamist.

Paigaldamine ja kaabli valik

Kaabli valik peaks algama elektrikoormusest ja paigalduskeskkonnast, mitte ainult juhtme nimisuurusest. Avarii- või tulekahjuga seotud vooluahelate jaoks tuleks enne tellimist kindlaks määrata ka nõutav tulepüsivuse kestus ja kehtivad hoone- või elektrinõuded.

Dirigendi suuruse valik

Juhtide ristlõiget tuleks kontrollida töövoolu, pingelanguse, trassi pikkuse ja paigaldustingimuste suhtes. Pikemate marsruutide puhul võib pingelang määrata vajaliku juhtme suuruse isegi siis, kui arvutatud võimsus on piisav. Tehnilises tabelis olevad väärtused on toote viiteandmed ja neid tuleks kasutada koos kohaldatava kaabli suuruse meetodiga.

Siseruumide kaablirennid ja tulekaitsešahtid

Kaablirennidesse, šahtidesse või sarnastesse teedesse paigaldamisel tuleb arvestada kaablite vahekaugust, painderaadiust, ümbritseva õhu temperatuuri ja mehaanilist kaitset. Tõmbamise ajal tuleb kaablit kaitsta teravate servade ja liigse mehaanilise jõu eest, mis võib kahjustada kesta või sisemisi tulekindlaid kihte.

Paigaldamine välistingimustes

Õues kasutatavate õhuliinide puhul peaks kate sobima eeldatava UV-kiirguse ja ilmastikutingimustega. Paigaldamisel tuleb arvesse võtta toe vahekaugust, kaabli kaalu, mehaanilist koormust ja ümbritsevat temperatuuri. Lisakaitse võib olla vajalik, kui kaabel puutub kokku mehaanilise mõjuga või muude kohaspetsiifiliste ohtudega.

Otsesed matmis- ja kaablikraavid

Kui kaabli konstruktsioon ja projekti spetsifikatsioonid lubavad otse matmist, tuleks üle vaadata kaeviku sügavus, pinnase termilised omadused, drenaaž, kaablite vahekaugus ja mehaaniline kaitse. Tabelis olevad otsemaetud läbilaskevõime näitajad on võrdlusväärtused ja ei tohiks asendada projektipõhist kaabliarvutust.

Alumiiniumist juhtmete ühendused

Alumiiniumjuhtmete jaoks on vaja alumiiniumjuhtmete ja ettenähtud elektrikoormuse jaoks sobivaid klemme, kõrvu või pistikuid. Korrektne eemaldamine, juhtme ettevalmistamine, kokkusurumine ja liitekaitse on olulised, sest halvasti ettevalmistatud ühendus võib suurendada kontakttakistust ja põhjustada lokaalset kuumenemist. Lõpetamismeetod peaks järgima pistiku tootja paigaldusnõudeid.

Tüüpilised kasutusalad

Alumiiniumist XLPE tulekindlat toitekaablit võib kaaluda madalpingeahelate jaoks, kus elektrilise töö jätkamine kindlaksmääratud tulekahju korral on osa projekti nõudest. Tüüpilised rakendused hõlmavad elektrienergia avariijaotust, valitud tulekahjuga seotud koormusi, ühiskondlikke hooneid, tööstusrajatisi ja maa-aluseid jaotustrasse.

Avarii- ja tulekahjuga seotud toiteahelad

Rakendused võivad hõlmata määratud avariitoiteahelaid, tuletõrjepumpasid, avariivalgustust ja muid elektri- ja tulekaitsekonstruktsiooni järgi tuvastatud koormusi. Nõutav tulekindluse kestus tuleks kinnitada projekti spetsifikatsioonist, mitte valida ainult toote nimetusest.

Avalikud ja ärihooned

Haiglad, koolid, kaubanduskeskused, büroohooned ja muud avalikud rajatised võivad sisaldada vooluringe, mis nõuavad kindlaksmääratud tulekindlusomadusi. Kaabli tüüp, juhtme suurus ja tulekindlus tuleks valida vastavalt hoone elektriprojektile, evakuatsioonistrateegiale ja kehtivatele kohalikele eeskirjadele.

Tööstuslik ja munitsipaaljaotus

Alumiiniumjuhtmete valikut võib kaaluda pikemate madalpinge jaotustrasside puhul tööstusrajatistes, munitsipaalprojektides ja muudes paigaldistes, kus juhi kaal on insenerikaalutlus. Enne kaabli täpsustamist tuleks kontrollida koormusvoolu, pingelangust, marsruudi tingimusi ja paigaldusviisi.

Maa-alused jaotusmarsruudid

Maa-aluste jaotusmarsruutide hindamisel saab võrdluseks kasutada tootetabelis loetletud suuremaid juhtmete suurusi. Kaablikraavid ja maetud paigaldised nõuavad tähelepanu pinnasetingimustele, drenaažile, mehaanilisele kaitsele ja soojuse hajumisele. Pikaajalist vettekastmist ei tohiks pidada vastuvõetavaks ilma toote eriloata.

Tootmis- ja kvaliteedidokumentatsioon

Ettevõttesisene tootmine ja testimine

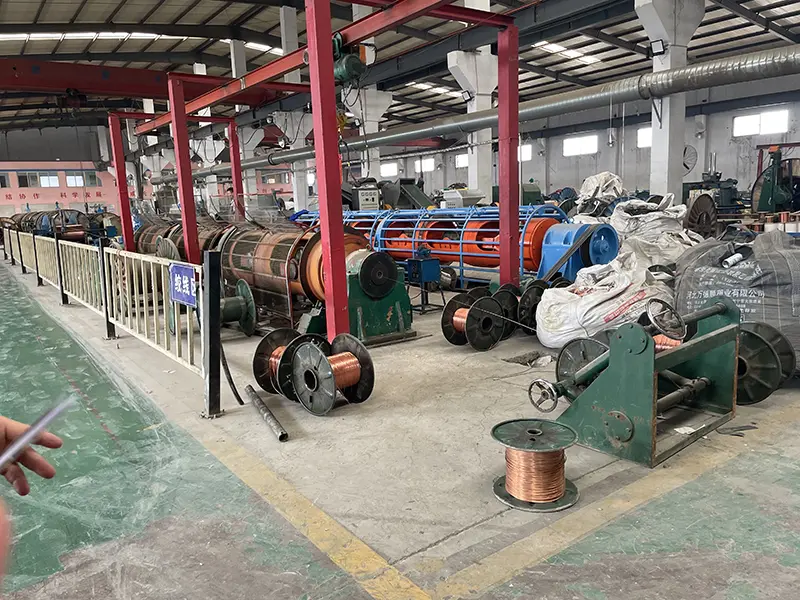

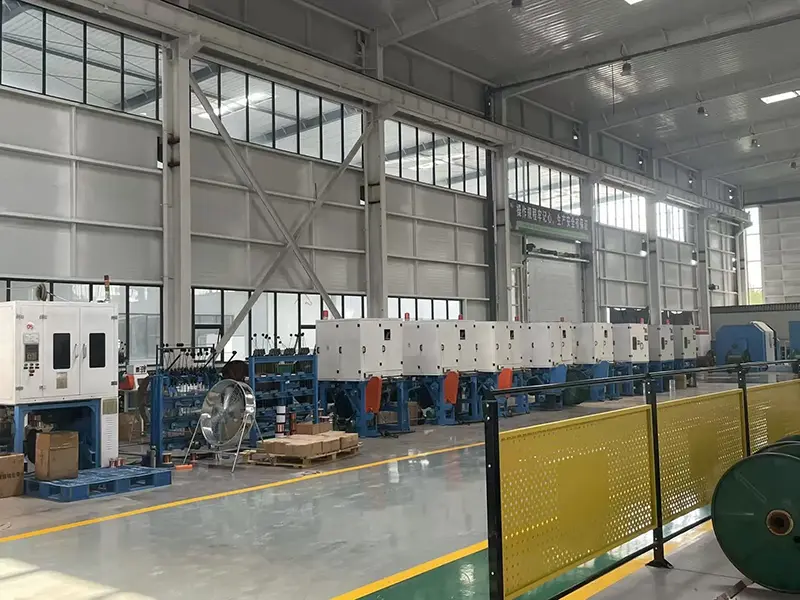

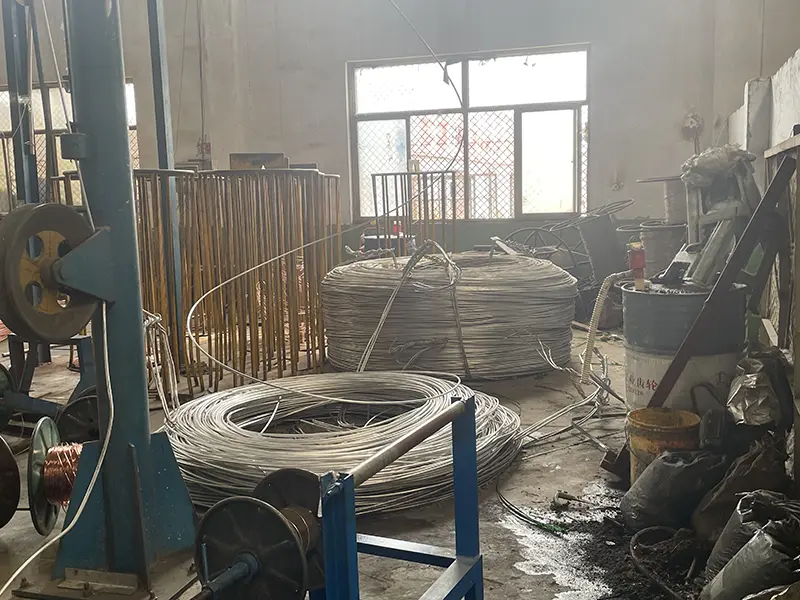

Qiancheng Cable toodab kaablit oma tootmisrajatiste kaudu ja säilitab tootekontrolli testimisvõimalused. Vastavad tootmisetapid hõlmavad juhtmete töötlemist, isolatsiooni ekstrusiooni, tulekindla kihi pealekandmist ja väliskesta ekstrusiooni. Tootmis- ja ülevaatusdokumendid võivad anda lisateavet partii identifitseerimiseks ja toote kontrollimiseks.

Kvaliteedijuhtimine ja kvalifikatsioonidokumendid

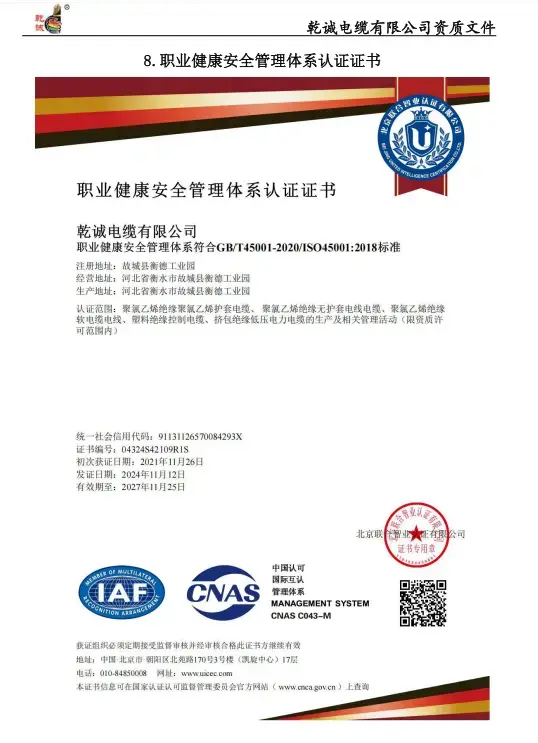

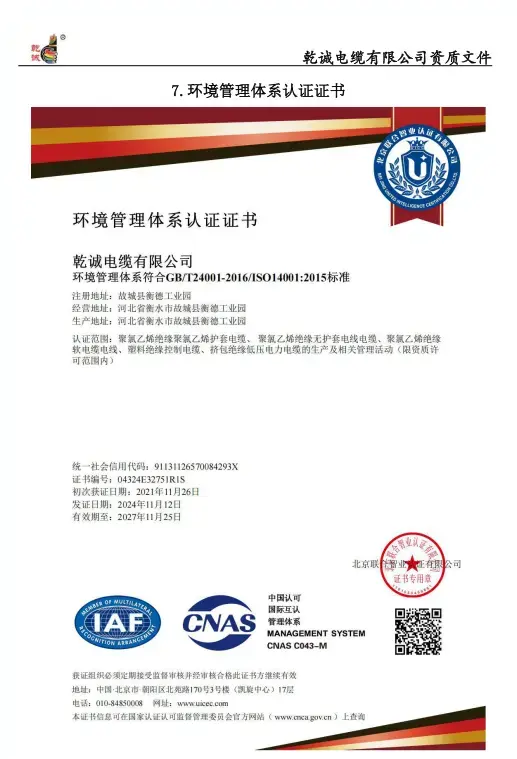

Olemasolev ettevõtte dokumentatsioon sisaldab ISO 9001 kvaliteedijuhtimise, ISO 14001 keskkonnajuhtimise ja ISO 45001 töötervishoiu ja tööohutuse sertifikaate koos vastavate tootmiskvalifikatsioonidega. Tootespetsiifilised tulekatsearuanded ja elektriliste katsete protokollid tuleks läbi vaadata vastavalt kavandatava projekti nõuetele.

Tootestandardid ja tehnilised dokumendid

Kohaldatav standard sõltub kaabli konstruktsioonist, nimipingest, tulekindlusnõuetest ja sihtturust. Kaasasolev tooteteave viitab GB/T 12706 toitekaabli ehituse, GB/T 19216 tulekindluse testimise, IEC 60502-1 madalpinge toitekaablite ja IEC 60331 vooluahela terviklikkuse testimise kohta. Konkreetse toote täpne standardväljaanne ja katsekonfiguratsioon tuleks kinnitada enne selle kinnitamiseks esitamist.

Ekspordiprojektidele võivad kehtida lisanõuded olenevalt sihtriigist ja projekti spetsifikatsioonist. Vajadusel saab tootmist ja katsetamist korraldada vastavalt kohaldatavatele piirkondlikele nõuetele, kusjuures asjakohased tehnilised dokumendid ja vastavusdokumentatsioon vaadatakse enne saatmist üle.

Tehniline teave, mida tuleb enne tellimist kinnitada

Hinnapakkumise või tehnilise ülevaate saamiseks on kasulik esitada vajalik juhtme ristlõige, tööpinge, hinnanguline koormusvool, kaabli pikkus, paigaldusviis, keskkonna- või pinnasetingimused, kaablite rühmitus ja lubatud pingelang. Tulekahjuga seotud vooluringide puhul tuleks esitada ka nõutav tulekatse temperatuur, kestus ja kohaldatav katsestandard.

Kui projekti heakskiit on nõutav, võib ostja nõuda toote spetsifikatsiooni, tehnilisi andmeid, elektrikatsete protokolle, tulekatse dokumentatsiooni ja ettevõtte kvalifikatsioonitunnistusi, mis kehtivad kaasasoleva kaabli kohta. Nende dokumentide ülevaatamine enne tootmist aitab tagada, et valitud konstruktsioon vastab projekti nõuetele.

KKK

Mis vahe on tulekindla kaabli ja leegiaeglustava kaabli vahel?

Leegiaeglustus seisneb peamiselt leegi leviku piiramises piki kaablit. Tulepüsivus puudutab kindlaksmääratud kaablikonstruktsiooni võimet säilitada elektriahela terviklikkus kindlaksmääratud aja jooksul kindlaksmääratud tulekatse ajal. Neid kahte omadust ei tohiks käsitleda omavahel asendatavatena.

Mida tähendab 750 °C / 90 minuti spetsifikatsioon?

Kaasasolev tooteteave määrab 750 °C tulekatse 90 minutiks. See on määratletud katsetingimus määratud kaablikonstruktsiooni jaoks. Enne projekti heakskiitmist tuleks kontrollida kohaldatavat katsearuannet, et kinnitada katsemeetodit, kaabli konfiguratsiooni ja vooluahela terviklikkuse nõudeid.

Miks kasutada vase asemel alumiiniumi?

Alumiiniumil on väiksem tihedus kui vasel, mis võib vähendada kaabli kaalu ja võib olla kasulik pikematel marsruutidel või siis, kui tuleb arvestada paigaldustöödega. Selle kõrgem elektritakistus tähendab, et juhtme suuruse ja pingelanguse arvutamisel tuleb arvestada alumiiniumi omadustega.

Kas seda kaablit saab kasutada väljas või maa all?

Toodet võib kaaluda välistingimustes kasutatavate õhuliinide, kaablikraavide ja kindlate otsematmispaigaldiste puhul, kui kaabli ehitus ja projekti nõuded seda meetodit võimaldavad. Tegeliku paigalduse puhul tuleks hinnata UV-kiirgust, pinnase tingimusi, drenaaži, mehaanilist kaitset ja soojuse hajumist.

Mida tuleks alumiiniumjuhtme lõpetamisel arvestada?

Kasutage alumiiniumjuhtmete jaoks heaks kiidetud ja töökoormusele sobivaid klemme, kõrvu või pistikuid. Nõuetekohane eemaldamine, ettevalmistamine, kokkusurumine ja vuukide kaitse on olulised kontakttakistuse ja lokaalse kuumutamise kontrollimiseks.

Millised dokumendid on projektide hindamiseks kättesaadavad?

Olenevalt toote spetsifikatsioonist ja projekti nõuetest võib ülevaatamiseks esitada tehnilised andmed, elektrikatsetuste protokollid, tulekatse dokumentatsiooni ja ettevõtte kvalifikatsioonitunnistused. Kohaldatavad dokumendid peavad vastama tegelikule kaablikonstruktsioonile ja nõutavale katsestandardile.
