Qianchengi alumiiniumist XLPE LSZH madalpinge toitekaablil on kuuma- ja niiskuskindel struktuur usaldusväärse jõuülekande tagamiseks. See on leegiaeglustav, vähese suitsuga ja mittetoksiline ning ei tekita põlemisel söövitavaid suitsu. Kerge disain vähendab projekti maksumust. See sobib kõrgete tuleohutus- ja keskkonnakaitsenõuetega elektrijaotusstsenaariumide jaoks, nagu avalikud hooned, raudteetransiit ja maa-alused ruumid.
|
Juhi nimi ristlõikepindala (mm²) |
Isolatsiooni paksus (mm) |
Katte paksus (mm) |
Ligikaudne kaabli välisläbimõõt (mm) |
Al-juhi alalisvoolu takistus (Ω/km) |
Testpinge (kV/5 min) |
Ampacity-Al õhus (A) |
Ampacity-Al otse maetud pinnases (A) |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1 × 4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1 × 6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1 × 16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1 × 95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Qianchengi alumiiniumist XLPE LSZH madalpinge toitekaabel kasutab halogeenivaba toorainet. See tagab kõrge suitsu läbilaskvuse põlemisel ilma mürgise söövitava gaasita, hõlbustades töötajate evakueerimist. See vastab raudteetransiidi, haiglate ja muu sellise kõrgetasemelistele tuleohutusnõuetele ning tõenditena on ülemere avalike ehitusprojektide rohked vastuvõtudokumendid.
Võrreldes sama spetsifikatsiooniga vasksüdamikuga kaablitega, väheneb omakaal ca. 30%, alandades tooraine, meretranspordi ja käsitsi paigaldamise kulusid. See näitab märkimisväärseid eeliseid omavalitsuste pikamaa magistraalliinide projektide jaoks. Erinevalt turul olevatest kehvematest alumiiniumkaablitest kasutab see toode uhiuut kõrge puhtusastmega alumiiniumvarda, vältides ringlussevõetud ebapuhta alumiiniumi liigset takistust ja ülekuumenemisohtu.
XLPE isolatsioon võimaldab pikaajalist töötemperatuuri 90 ℃. Sellel on vananemiskindlus, happe-leelisekindlus ja niiskuskindlus. See on vastupidav pragunemisele ja vananemisele pikaajalisel välitingimustes või kaablikraavides paigaldamisel, ületades PVC-isolatsiooniga kaableid ja vähendades hilisemaid hooldus- ja asenduskulusid.
Iga Qiancheng Aluminium XLPE LSZH madalpinge toitekaabli partii kohta säilitatakse testiarhiive, sealhulgas põlemistesti, pingetaluvuse testi ja takistuse teste 5 aastat. Toetatud on kliendi kohapealne proovivõtu kordustest. Meil on CNAS-i akrediteeritud labor; kõik testid viiakse läbi ettevõttesiseselt ilma allhanketa.
Halogeeni- ja raskmetallivaba konstruktsioon. Tules tekib ainult väike kogus kerget suitsu ilma väga mürgise söövitava gaasita, mis säilitab nähtavuse tulekahju sündmuskoha evakueerimiseks ning vähendab lämbumis- ja mürgistusohtu. See on leegiaeglustav, et piirata leegi pidevat levikut piki kaableid ja vältida tulekahju kiiret eskaleerumist.
Kõrge puhtusastmega alumiiniumjuhi stabiilne takistus 20 ℃ alalisvoolutakistusega, mis vastab standarditele. Temperatuuri tõus on pikaajalise töötamise ajal reguleeritav. Ühtlase paksusega XLPE isolatsioon läbib kõigi valmis kaablite toite-sageduse pingetaluvuse testid. Isolatsiooni jõudlus püsib stabiilsena keerulistes keskkondades, nagu niisked kaablikraavid ja maa-alused kommunaaltunnelid, vähendades elektrilekke ja lühise ohtu. Mitmete välismaiste munitsipaalprojektide tegelikud mõõtmised näitavad palju madalamat rikete määra kui mittestandardsed kaablid.
Paindlik ja kulumiskindel kest kaitseb ehituse ajal lohisemisest ja paindumisest tulenevaid kahjustusi, et vähendada elektrilöögiohtu. Toormaterjalid ei sisalda kahjulikke terava lõhnata halogeenaineid, mis on ette nähtud paigaldamiseks suletud ruumidesse, tagades tihedalt asustatud kohtadele pikaajalise ohutu toiteallika.
Madalpinge elektrijaotus metrootunnelitele, kergraudteeplatvormidele ja maa-aluste käikude jaoks.
Toitejaotusahelad haiglate ja tervishoiukeskuste palatite ja hädaabipiirkondade jaoks.
Tuleohutus ja üldine elektrijaotus messikeskustele, kõrghoonetele, koolidele ja kaubanduskeskustele.
Põhjalikud kommunaaltunnelid, maa-alused parkimismajad ja tsiviilõhukaitseprojektid.
Kerged keskkonnasõbralikud välistingimustes kasutatavad elektrijaotusliinid uutele linnaosadele ja tööstusparkidele.
Minimaalne paigalduskeskkonna temperatuur ei tohi olla madalam kui 0 ℃. Kaablite eelsoojendamine on soovitatav madala temperatuuriga tingimustes ehitamisel, et vältida ümbrise rabedat pragunemist.
Minimaalne painderaadius ≥ 15 korda kaabli välisläbimõõt. Hoidke eemal teravatest servadest ja nurkadest, et vältida isolatsioonikihi kriimustamist.
Sobib siseruumides kaablirenni marsruutimiseks, välistingimustes paigaldamiseks pea kohale ja kaablikraavi paigaldamiseks. Pikaajaline vette kastmine on keelatud.
Alumiiniumjuhtmete ühenduste jaoks tuleb kasutada spetsiaalseid alumiiniumklemmid koos vastavate tulekaitsetarvikutega.
Kaabli kasutusea pikendamiseks hoidke juhtmestikku nii palju kui võimalik kõrge temperatuuriga soojusallikatest eemal.

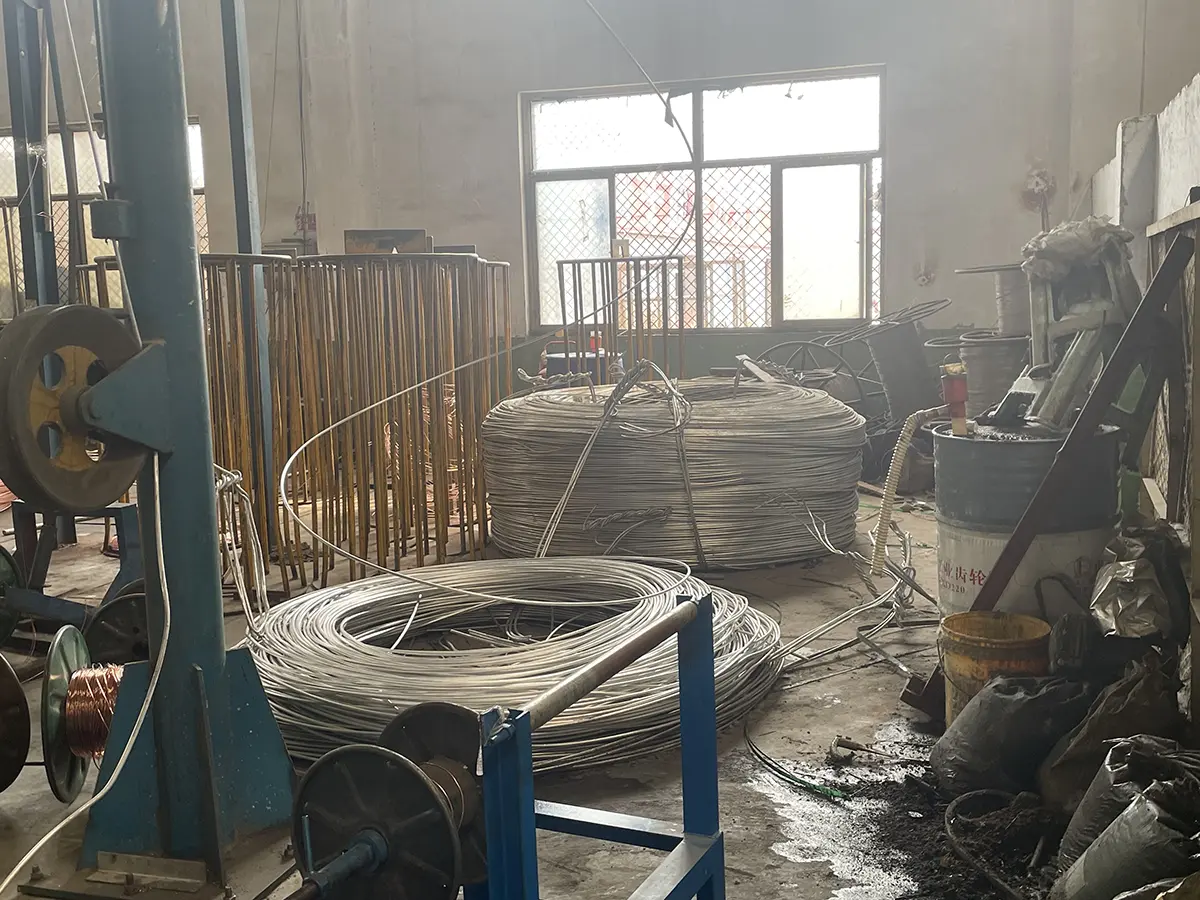

Qiancheng on suuremahuline füüsilise kaabli tootja. Teave tehase ruumide, tootmisliinide ja katselaborite kohta on kontrollitav. Oleme ellu viinud mitmeid välisriikide infrastruktuuriprojekte. Qiancheng alumiiniumist XLPE LSZH madalpinge toitekaabel toetab pikkuse lõikamist ja kohandatud kaabli märgistamist. Saadaval on Hiina-Inglise testsertifikaatide komplektid, mis aitavad projekti vastu võtta ja tollivormistust teha.
V: See toode vastab raudteetransiidi kõrgetasemelistele tuleohutusnõuetele. Meil on vastuvõtmisjuhtumeid mitme välismaise avaliku ehituse raudtee-transiidiprojekti kohta. Projekti sujuva vastuvõtmise hõlbustamiseks pakutakse täielikke testdokumente ja toetatakse kolmanda osapoole kordustesti.
V: Alumiiniumist südamikuga on kergem kaal ja madalamad materjali-, mereveo- ja paigalduskulud, mis sobivad pikamaa magistraalliinide jaoks. Kuid selle voolu kandevõime on vasest südamiku omast väiksem. Suure vooluga lühimaakontuuride puhul eelistatakse vasesüdamiku variante.
V: Tavaliste vaskklemmide otsene kasutamine ei ole soovitatav. Alumiinium-juhtmete ühenduste jaoks tuleb kasutada spetsiaalseid alumiiniumklemme ning ühenduskohtadesse tuleb paigaldada tulekaitsetarvikud, et vältida kehvast kontaktist tingitud ülekuumenemishäireid.
V: XLPE isolatsioon on niiskuskindel ja happe-leelisekindel. Kõik valmis kaablid läbivad toite-sageduse pingetaluvuse katsed ja tagavad stabiilse isolatsioonivõime kommunaalteenuste tunneli tingimustes. Sellest hoolimata on pikaajaline vette kastmine rangelt keelatud; vastasel juhul ümbrise vananemine siiski kiireneb.
V: Paigaldamise ümbritsev temperatuur ei tohi langeda alla 0 ℃. Eelsoojendage kaablid madala temperatuuriga töötingimustes. Sunniviisiline lohistamine ja painutamine on keelatud, et vältida ümbrise rabedat pragunemist madalal temperatuuril.
V: Hoidke juhtmed komponentide teravatest servadest eemal, et vältida kesta ja isolatsiooni kriimustamist. Samal ajal hoidke kaablid kasutusea pikendamiseks eemal kõrge temperatuuriga soojusallikatest.
