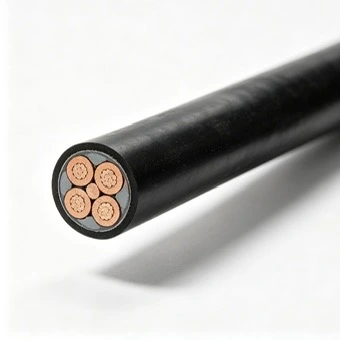

Vasest PVC tulekindel madalpinge toitekaabel on madalpinge kaablikonstruktsioon, mis sisaldab vaskjuhte, PVC isolatsiooni ja kesta ning vilgukivist tulekindlat kihti. See on mõeldud vooluahelatele, kus on nõutav voolu katkematus kindlaksmääratud tulekahju korral, sealhulgas avariitoide, tulekaitse ja muud ohutusega seotud elektrisüsteemid. Qiancheng toodab kaablit kontrollitud juhi, isolatsiooni, tulekindla ja valmistoote testimisprotsessiga.
|
Nimiläbimõõt (mm²) |
Minimaalne juhtjuhtmete arv |
Juhi välisläbimõõt (mm) |
PVC isolatsiooni nimipaksus/mm |
Isolatsiooni ligikaudne välisläbimõõt/mm |
Maksimaalne juhi takistus temperatuuril 20 ℃ (Ω/km) vask |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Kõrge puhtusastmega elektrolüütilisest vasest vardad tõmmatakse läbi mitme stantsiga tõmbeseadmete vajaliku juhi läbimõõduga. Sisepinge leevendamiseks ja vajalike mehaaniliste omaduste säilitamiseks kasutatakse pidevat lõõmutamist. Juhtide takistust kontrollitakse tootmise ajal vastavuses ettenähtud elektrinõuetega.

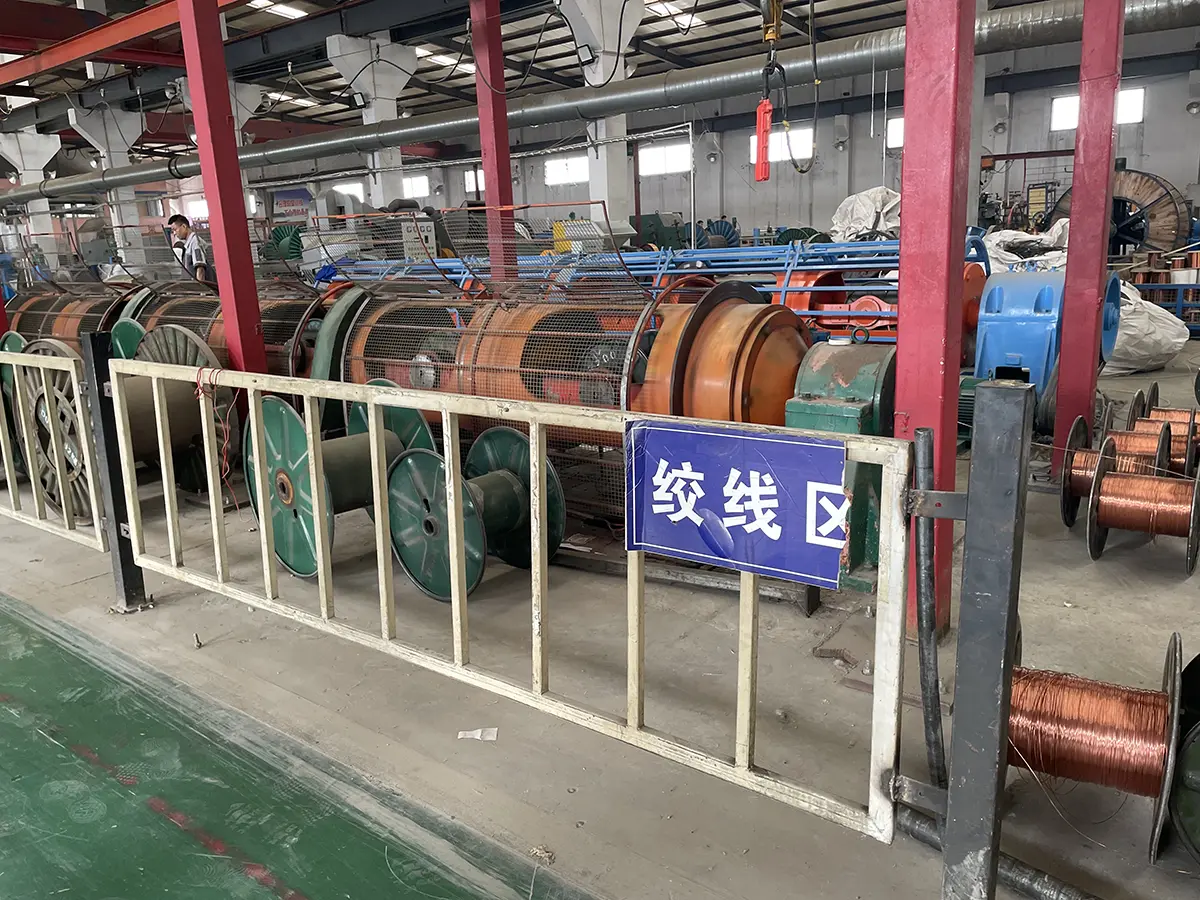

Keerutatud konstruktsioonide jaoks paigutatakse ja keerutatakse üksikud vasktraadid vastavalt määratud juhistruktuurile. Protsess kontrollib juhtme pikkust ja juhtme geomeetriat, säilitades samal ajal kaabli paigaldamiseks vajaliku paindlikkuse.
Tulekindel kiht moodustatakse vilgukivi teibiga ümber juhi või kaabli südamiku vastavalt etteantud konstruktsioonile. Kattuvust ja katvust kontrollitakse tootmise käigus, et tulekindel kiht jääks kaitstud sektsiooni ümber pidevaks.
Juhi ümber on pressitud leegiaeglustav PVC isolatsioon. Tootmise ajal jälgitakse isolatsiooni mõõtmeid ja kontsentrilisust, et säilitada kindlaksmääratud paksus ja vähendada liigsest ekstsentrilisusest põhjustatud lokaalset elektrilist pinget.
Internetis asuv sädemete tester kontrollib ekstrusiooni ajal isolatsiooni terviklikkust. Kui avastatakse isolatsioonidefekt, saab mõjutatud asendi tuvastada kontrollimiseks ja korrigeerimiseks enne järgmist tootmisetappi.
Mitmesooneliste konstruktsioonide puhul kaabeldatakse isoleeritud südamikud kokku ettenähtud täitematerjalidega. Protsess säilitab kavandatud kaabli geomeetria ja loob ühtlase aluse väliskestale.
Leegiaeglustav PVC ekstrudeeritakse väliskestaks vastavalt valitud kaablikonstruktsioonile. Toote identifitseerimismärgi saab märkida ümbrisele, sealhulgas paigaldamiseks ja kontrollimiseks vajalik asjakohane mudeli- ja spetsifikatsiooniteave.
Valmis kaableid kontrollitakse vastavalt kehtivale tehnilisele spetsifikatsioonile. Ülevaatus võib hõlmata tulekindluse testimist, võimsuse sageduse vastupidavuse pinge testimist, isolatsioonitakistuse mõõtmist, juhtme takistuse ja madala temperatuuriga paindekatseid, kui see on vajalik.

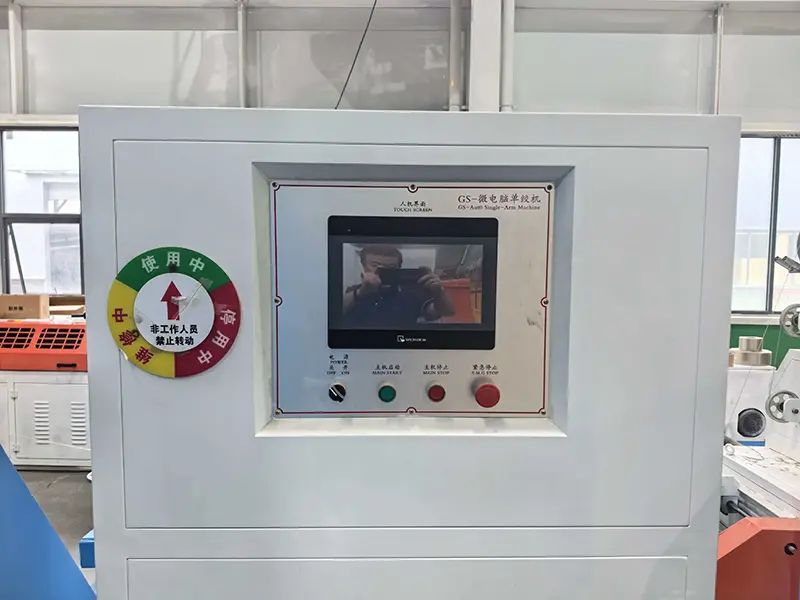

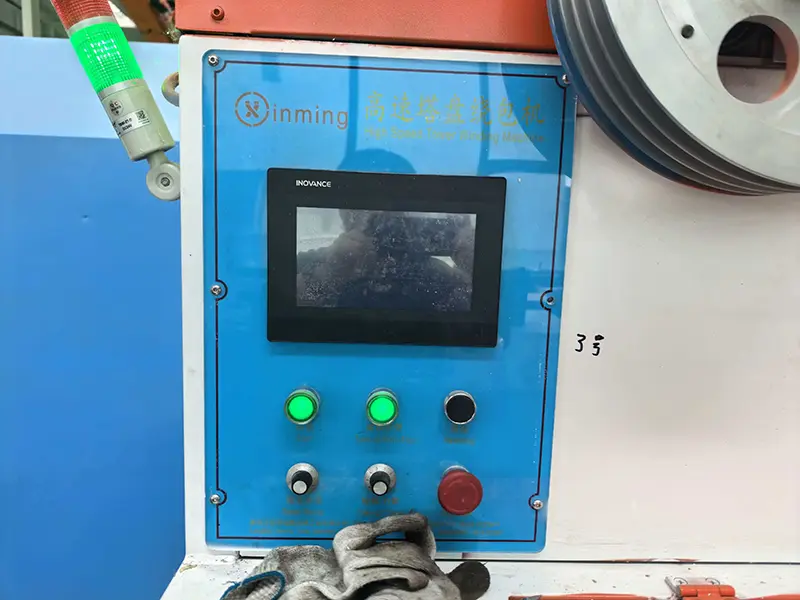

Qianchengi kaablitootmisseadmed hõlmavad ühekordseid keermestusseadmeid, kuue kettaga ristahelaid, mikroarvutiga juhitavaid keermestusseadmeid, kiireid pakkimismasinaid, PVC-isolatsiooni- ja ümbrise ekstrusiooniliine, kaabeldusseadmeid, integreeritud märgistus- ja ekstrusiooniseadmeid ning automaatseid mähis- ja vastuvõtusüsteeme.
Sissetulevaid materjale, nagu hapnikuvabad vaskvardad, vilgukivist tulekindel teip ja leegiaeglustavad PVC ühendid, saab enne tootmisse sisenemist kontrollida. Materjalide kontrollimise protokollid annavad viite partii edasise jälgitavuse ja protsessi kontrollimise kohta.
Peamised protsessiparameetrid hõlmavad vilgukivist lindi kattumist, isolatsiooni paksust, juhtme mõõtmeid ja ekstrusioonitingimusi. Patrullkontroll viiakse läbi tootmise ajal, et tuvastada mõõtmete või protsessi kõrvalekalded enne, kui kaabel jõuab valmistoote faasi.

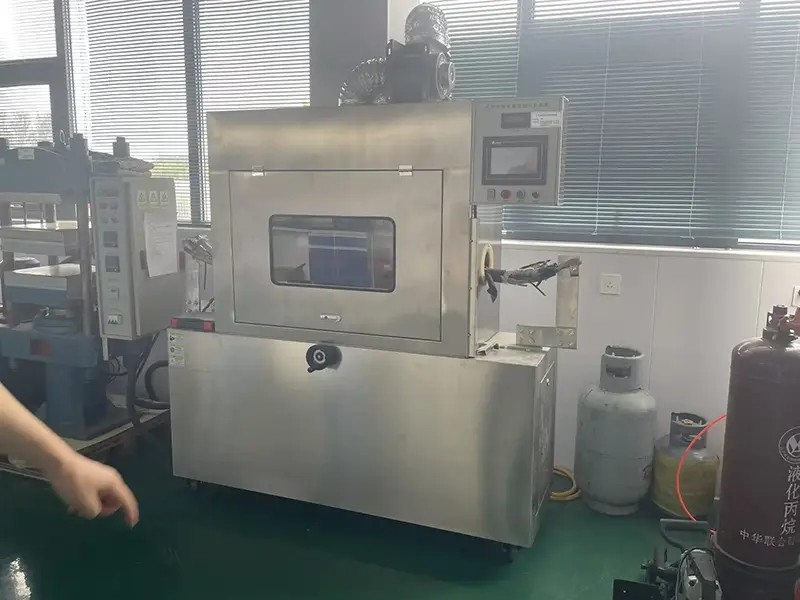

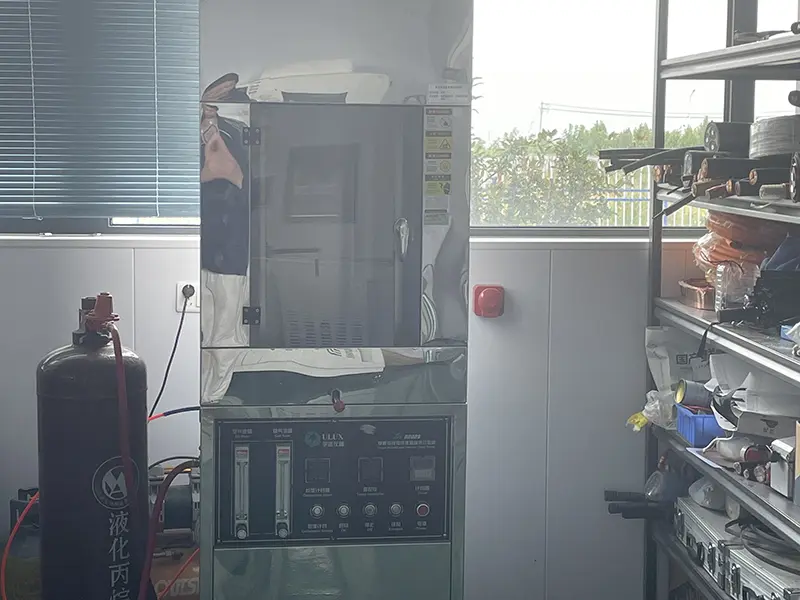

Kohaldatava tulekindla konstruktsiooni puhul võib tulega kokkupuute katse teha kindlaksmääratud katsetingimustes. Esitatud tootmisteave viitab 750 ℃ tulekatsele, mille kestus on 90 minutit vastavalt standardile GB/T 19216. Tegelik katsemeetod, näidise konstruktsioon ja aktsepteerimiskriteeriumid peavad olema vastavuses kehtiva standardi ja toote spetsifikatsiooniga.
Elektrikontroll võib hõlmata võimsuse sageduse vastupidavuse ja pinge testimist, isolatsioonitakistuse mõõtmist ja juhi alalisvoolu takistust. Kaasatud andmed näitavad kehtiva toote spetsifikatsiooni jaoks 3,5 kV võimsuse sageduse vastupidavuse pingekatset 5 minuti jooksul ja isolatsioonitakistust ≥100 MΩ/km.
Olenevalt toote spetsifikatsioonist võib keskkonnahindamine hõlmata madala temperatuuriga painutamist, UV-ilmastikumõju ja happe-leelise korrosioonikatseid. Kohaldatav katsetemperatuur, kestus ja vastuvõtukriteeriumid tuleks kinnitada vastavalt tellimuse nõuetele.

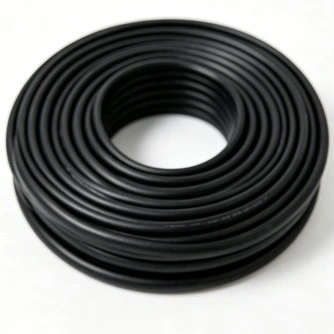

Enne saatmist saab valmis kaablite välimust, toote märgistust, kaabli ehitust ja rulli teavet kontrollida. Tehase ülevaatuse protokolle ja muid nõutavaid tehnilisi dokumente saab esitada vastavalt tellimusele ja projekti nõuetele.
Vilgukivist tulekindel kiht moodustab kõrge temperatuuriga kokkupuutel juhi ümber isoleeriva barjääri. Koos leegiaeglustava PVC-isolatsiooni ja ümbrisega on konstruktsioon mõeldud vooluahela terviklikkuse säilitamiseks kindlaksmääratud katseaja jooksul, mitte lihtsalt leegi levikut piirama.
Vasest PVC tulekindel madalpinge toitekaabel on ühtlase, mitteekstsentrilise isolatsioonikihi paksusega. Kõik valmis kaablid läbivad veesummutuspinge vastupidavuse testi, välistades elektrilekke ja lühise ohu niiskes maa-aluses keskkonnas. Võrreldes ringlussevõetud materjalidest valmistatud mittestandardsete kaablitega on rikete ja rikete määr 98% väiksem.
Kaablikonstruktsioonis on ühendatud vaskjuhtmed, vilgukivist tulekindel materjal ning leegiaeglustav PVC isolatsioon ja kest. Paigaldamise ajal tuleb kaablit kaitsta liigse tõmbamise, teravate servade ja tulekindla kihi kahjustuste eest. Kui paigaldusprojekt seda nõuab, tuleks valida sobivad tulekindlad vuugitarvikud.
Qiancheng Cable toodab toite- ja juhtkaablitooteid oma tootmisüksuses Hengshuis, Hebeis. Vastavalt tellimusele saab esitada tehaseülevaatuse, tehnilise dokumentatsiooni ja projektipõhise tooteinfo. Välismaiste projektide puhul tuleks nõutavad sertifikaadid, katsearuanded ja dokumentatsioon kinnitada enne tootmist, et tarnitud dokumendid vastaksid sihtkoha ja projekti nõuetele.
Kaablit võib kaaluda madalpingeahelate puhul, kus elektri järjepidevuse säilitamine kindlaksmääratud tulekahju korral on osa projekti nõudest, sealhulgas avariivalgustus, tulekahjusignalisatsioon ja muud ohutusega seotud süsteemid.
Haiglad, koolid, ärihooned ja muud avalikud rajatised võivad valitud avarii- ja tulekaitseahelate jaoks määrata tulekindlad kaablikonstruktsioonid. Nõutav tulekahju kestus ja katsestandard tuleks kinnitada projekti spetsifikatsioonist.
Toodet saab kasutada kaablirennides, kaevikutes ja muudes kaitstud marsruutimissüsteemides, kus kaabli ehitus ja paigaldustingimused on ühilduvad. Kaabli marsruut peaks tagama sobiva kaitse mehaaniliste kahjustuste ja liigse painde eest.
Tööstusettevõtted, infrastruktuurirajatised ja muud madalpinge jaotussüsteemid võivad vajada kriitiliste seadmete jaoks tulekindlaid ahelaid. Juhi suurus, südamiku konfiguratsioon, paigaldusviis ja tulekindlusnõuded tuleb enne spetsifikatsiooni kinnitada.
V: Leegiaeglustav kaabel piirab peamiselt leegi levikut, samas kui tulekindel konstruktsioon sisaldab tulekindlat kihti, mille eesmärk on säilitada vooluahela terviklikkus kindlaksmääratud tulekatsetingimustes kindlaksmääratud aja jooksul. Kohaldatav tulekahju kestus ja katsetemperatuur sõltuvad toote spetsifikatsioonist ja standardist.
V: Juht on valmistatud vasest. Kaasasolevas tootmisteabes on lähtematerjaliks märgitud kõrge puhtusastmega elektrolüütiline vaskvarras, millele järgneb tõmbamine ja lõõmutamine. Juhtide alalisvoolu takistust kontrollitakse kehtivate tehniliste nõuete alusel.
V: Sõltuvalt konkreetsest konstruktsioonist võib testimine hõlmata tulekindlust, võimsuse sagedustaluvust, isolatsioonitakistust, juhtme takistust ja madala temperatuuriga painutust. Nõutud katseprotokolli ja ülevaatusdokumente saab kinnitada tellimuse vormistamisel.
V: Ingliskeelseid tehnilisi dokumente saab koostada vastavalt projekti ja tellimuse nõuetele. Nõutav sertifikaat, katsearuanne ja ülevaatusdokumentide loend tuleks eelnevalt kinnitada, kuna dokumentatsiooninõuded on sihtkoha, projekti ja kohaldatava standardi järgi erinevad.
V: Kaabli pikkust ja spetsifikatsiooni saab arutada vastavalt tellimusele. Hinnapakkumist taotledes tuleks esitada nõutav juhtme ristlõige, konstruktsioon, kogus, rulli pikkus, märgistus ja muud tehnilised andmed.
V: Tüüpiliste paigalduskeskkondade hulka kuuluvad kaablirennid, kaablikraavid ja muud kaitstud madalpinge marsruutimissüsteemid. Seda võib kaaluda avariitoite-, tulekaitse- ja kriitiliste madalpingeahelate jaoks avalikes hoonetes, infrastruktuuris ja tööstusrajatistes vastavalt projekti nõuetele.
V: Tehase külastusi ja kolmanda osapoole kontrollimist saab arutada vastavalt projektile ja kontrollikorraldusele. Kui on vaja sõltumatut proovide võtmist või katsetamist, tuleks enne saatmist kokku leppida proovivõtumeetod, kontrolli ulatus ja kohaldatav katsestandard.
V: Esitage vajalik juhtme ristlõige, südamiku konfiguratsioon, kaabli pikkus, nimipinge, paigaldusviis, tulekindluse nõue ja sihtkoht. Kui projekt nõuab konkreetseid standardeid, sertifikaate või katsearuandeid, lisage need nõuded päringule, et toodet ja dokumentatsiooni saaks koos kontrollida.
Projekti pakkumise jaoks kaabli spetsifikatsiooni, nõutava tulekindluse kestuse, paigaldusmeetodi ja dokumentatsiooninõuete esitamine päringu etapis aitab Qianchengil kinnitada sobivat konstruktsiooni ja kontrolli ulatust.
