Vasest XLPE FR tulekindel madalpinge toitekaabel

Vasest XLPE FR tulekindel madalpinge toitekaabel on mõeldud madalpingeahelate jaoks, kus on vajalik nii leegi leviku juhtimine kui ka pidev toitevarustus kindlaksmääratud tulekahju tingimustes. Selle konstruktsioon ühendab vaskjuhi, XLPE-isolatsiooni, vilgukivist tulekindla teibi, leegiaeglustavat täiteainet ja kaitsev väliskest tuleavarii elektrijaotus- ja muude madalpingeseadmete jaoks, millel on määratletud tulekindlusnõuded.

Toote mõõtmed ja tehnilised parameetrid

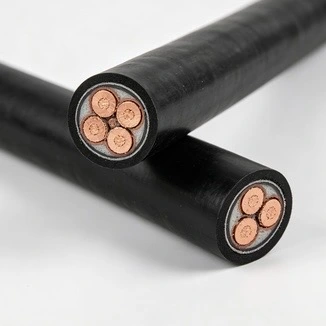

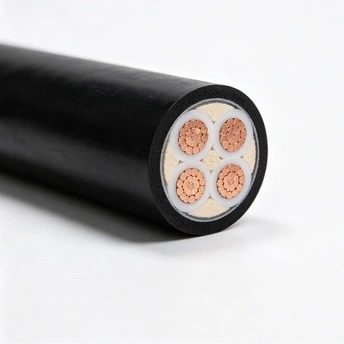

Kaabli ehitus ja materjalikihid

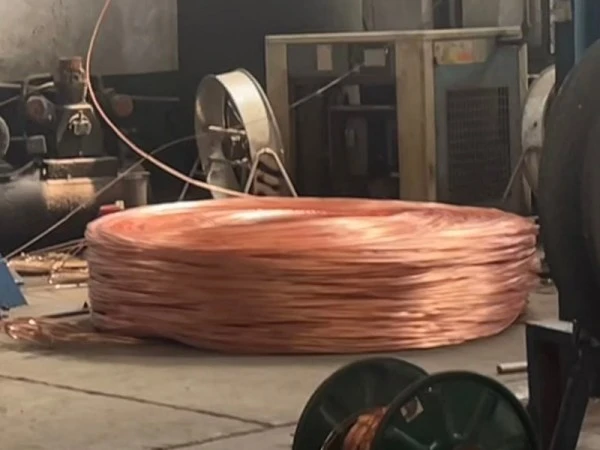

Vask dirigent

Juht on valmistatud elektrolüütilisest vasest ja on saadaval ühejuhtmelise ja keermestatud konstruktsioonina vastavalt määratud ristlõikele. Juhi takistuse väärtused ülaltoodud tabelis annavad otsese viite elektrilisele valikule. Keerulised juhid võivad pakkuda ka suuremat paindlikkust, kui kaabli marsruut sisaldab käänakuid, plaate või kanaleid.

Vilgukivi tulekindel kiht

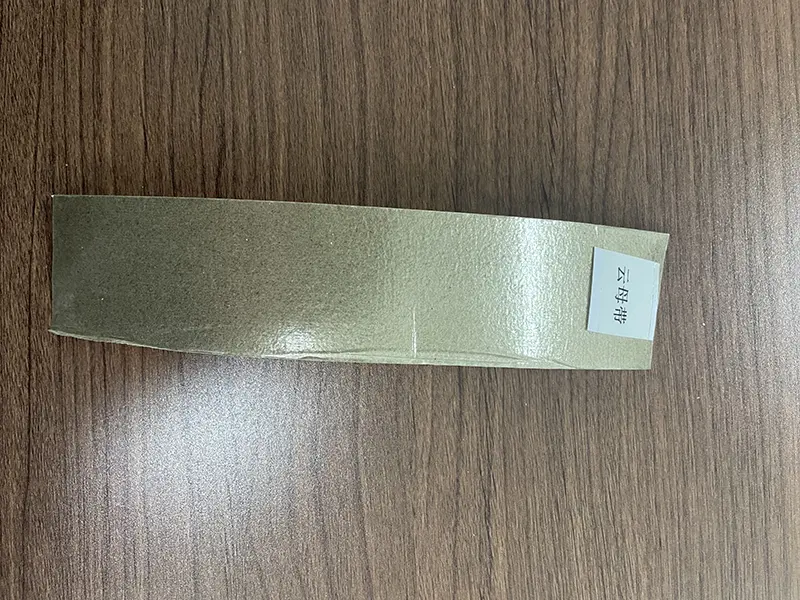

Kahekihiline vilgukivist teip kantakse peamise tulekindla barjäärina ümber juhtmesõlme. Kindlaksmääratud tulekatse ajal aitab vilgukiht kaitsta juhti ja isolatsioonisüsteemi otsese kuumusega kokkupuute eest ning toetab vooluahela terviklikkust nõutava katseaja jooksul. Tulepüsivust tuleks hinnata pigem kohaldatava tootestandardi ja katsearuande kui ainult temperatuuri järgi.

XLPE isolatsioon

XLPE tagab peamise elektriisolatsiooni juhtme ümber. Selle tavaliselt määratud pidev töötemperatuur on 90 ℃, sõltuvalt kehtivast kaabli konstruktsioonist ja standardist. Võrreldes tavapärase PVC-isolatsiooniga on XLPE-l kõrgem termiline võime ja hea vastupidavus vananemisele ja paljudele keemilistele keskkondadele, mistõttu sobib see kõrgendatud töötemperatuuriga kokkupuutuvate toiteahelate jaoks.

Leegiaeglustav täiteaine

Leegiaeglustavat täiteainet kasutatakse kaablikomponentide vaheliste siseruumide hõivamiseks ja ettenähtud kaabli geomeetria säilitamiseks. Selle roll on ka piirata leegi levikut sisemiste pilude kaudu, kui kaabel puutub kokku tulega.

Leegiaeglustav ja kaitsev ümbris

Väliskest pakub mehaanilist kaitset ja aitab kaasa leegi leviku kontrollile. Välis- või kaevikupaigaldiste puhul tuleks tegelikku vastupidavust UV-kiirgusele, niiskusele ja pinnasetingimustele kontrollida vastavalt mantli materjalile ja projekti nõuetele.

Tootmisstandardid ja kvaliteedidokumentatsioon

Kohaldatavad tootestandardid

Kohaldatavad tootmis- ja katsetamisnõuded sõltuvad kaabli konstruktsioonist, nimipingest, tulekindluse klassifikatsioonist ja sihtturust. Ekspordiprojektide puhul tuleks enne tootmist kinnitada nõutavad GB, IEC või sihtriigi nõuded, et kaabli konfiguratsioon ja dokumentatsioon vastaksid projekti spetsifikatsioonile.

Kvaliteedi ja jälgitavuse dokumendid

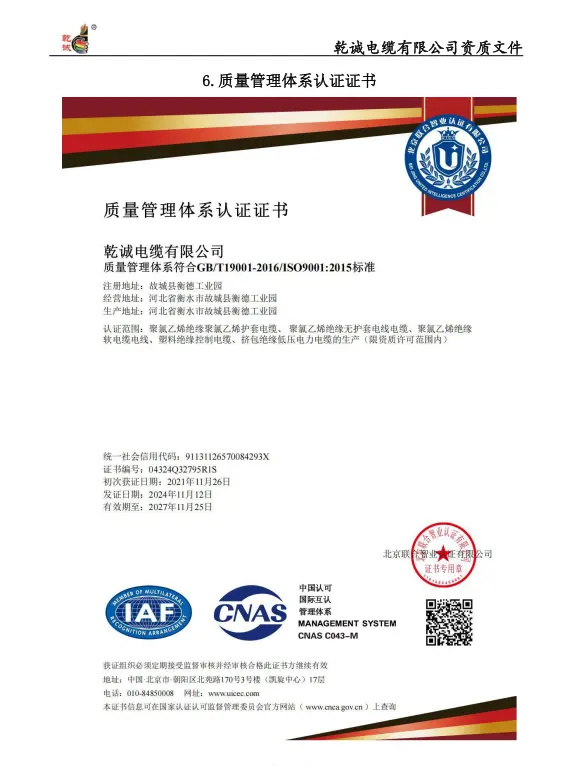

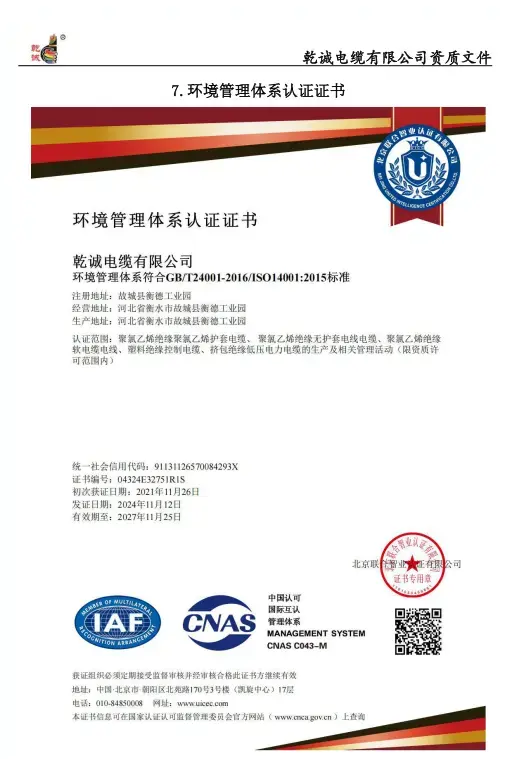

Saadaolevad kvaliteedidokumendid võivad sisaldada ISO 9001 kvaliteedijuhtimise, ISO 14001 keskkonnajuhtimise ja ISO 45001 töötervishoiu ja tööohutuse sertifikaate koos kohaldatavate tootmiskvalifikatsioonide ja toote testimise dokumentatsiooniga.

Tulekindlusnõuete kohta võib esitada asjakohased tulekindluse ja leegiaeglustuse katseprotokollid, kui see on konkreetse toote konstruktsiooni kohta asjakohane. Samuti saab partiidega seotud tootmis- ja kontrollidokumente säilitada jälgitavuse tagamiseks vastavalt tellimusele ja kvaliteedikontrolli nõuetele.

Peamised jõudlusnäitajad

Kombineeritud leegiaeglustav ja tulekindel disain

Vask XLPE FR tulekindel madalpinge toitekaabel kasutab erinevate tulega seotud funktsioonide jaoks eraldi konstruktsioonikihte. Leegiaeglustavad materjalid on ette nähtud leegi leviku piiramiseks, samas kui vilgukivist tulekindel kiht toetab vooluahela jätkuvat tööd määratud tulekatse ajal. Need on erinevad jõudlusnõuded ja neid tuleks kontrollida vastavate katsemeetodite ja aruannete abil.

XLPE isolatsiooni soojuslik jõudlus

XLPE isolatsioon on ette nähtud juhtme pidevaks töötemperatuuriks kuni 90 ℃ vastavalt kehtivatele spetsifikatsioonidele. Tegelik lubatud vool sõltub juhtme suurusest, paigaldusviisist, ümbritseva õhu temperatuurist, rühmitusest ja muudest parandusteguritest. Seetõttu tuleks kaabli valimisel lähtuda pigem kogu paigaldustingimustest kui ainult isolatsiooni temperatuurist.

Juhtide takistus ja elektriline jõudlus

Vaskjuhtmed pakuvad elektrilist teed madalpinge jõuülekandeks. Tehnilises tabelis toodud maksimaalseid takistuse väärtusi saab kasutada pingelanguse, juhtme soojendamise ja vooluahela konstruktsiooni kontrollimisel. Valmis kaabli kontroll võib hõlmata juhtme takistuse, isolatsiooni ja vastupidavuse pinge testimist vastavalt kohaldatavatele tootmis- ja projektinõuetele.

Tootmine ja partiide jälgitavus

Juhtide mõõtmeid, isolatsiooni paksust ja viimistletud kaabli omadusi saab kontrollida tootmise käigus. Kontrollimise protokolle ja tootedokumentatsiooni saab seostada vastava tootmispartii või kaablirulliga, kui jälgitavus on vajalik. See annab praktilise aluse sissetulevale kontrollile, projekti vastuvõtmiseks ja hilisemaks hoolduseks.

Valiku ja paigaldamise kaalutlused

Juhtide suurus ja vooluvõimsus

Valige juhi ristlõige vastavalt projekteeritud voolule, lubatud pingelangule, paigaldusviisile, ümbritseva õhu temperatuurile ja kaablite grupeeringule. Tehnilises tabelis olevad väärtused kirjeldavad juhtme mõõtmeid ja takistust, kuid neid ei tohiks käsitleda eraldiseisva läbilaskevõime tabelina.

Tulekindluse nõuded

Enne tellimist kontrollige, kas projekt nõuab leegiaeglustamist, tulekindlust teatud aja jooksul või mõlemat. Kui nõutakse tulekindluse reitingut, tuleks nõutav katsetemperatuur, kestus, vooluahela seisukord ja kohaldatav standard sobitada kaabli katsedokumentatsiooniga.

Paigaldustemperatuur ja töötingimused

Ehituse puhul, mis on alla tootja määratud minimaalse paigaldustemperatuuri, tuleb järgida asjakohaseid käsitsemis- ja eelsoojendusprotseduure vastavalt toote spetsifikatsioonile. Selle XLPE-isolatsiooniga konstruktsiooni puhul on juhtme maksimaalne pidev töötemperatuur tavaliselt määratud 90 ℃. Paigaldamisel tuleks arvesse võtta ka soojusallikaid, kaablite rühmitamist ja ümbritsevaid tingimusi.

Painderaadius ja mehaaniline kaitse

Kaabel tuleb paigaldada nii, et see ei ületaks määratud minimaalset painderaadiust. Selle toote jaoks ette nähtud väärtuste puhul on võrdlusaluseks minimaalne painderaadius ≥10 × kaabli välisläbimõõt ühesooneliste kaablite puhul ja ≥15 × kaabli välisläbimõõt mitmesooneliste kaablite puhul. Tegelik paigaldusnõue peaks järgima kehtivat toote spetsifikatsiooni.

Tüüpilised paigaldusstsenaariumid

1. Siseruumide tulekahju avariiahelad:Sobib selliste rakenduste jaoks nagu tulekaitse toitejaotus, seadmete toiteahelad ja kaablirennipaigaldised, kus on vajalik pidev toitevarustus kindlaksmääratud tulekahju tingimustes.

2. Äri- ja ühiskondlikud hooned:Kaablirennid, šahtid ja muud madalpinge jaotusmarsruudid võidakse kaaluda, kui valitud kaabel vastab projekti tulekindluse ja elektrinõuetele.

3. Välis- ja kaablikraavi paigaldus:Paigaldamist võib kaaluda seal, kus mantli konstruktsioon sobib eeldatavate UV-, niiskuse ja mehaaniliste tingimustega.

4. Otsene matmine:Otsest matmist tuleks kasutada ainult siis, kui kaabli konstruktsioon ja ümbris vastavad paigalduskoha pinnasele, niiskusele, mehaanilistele ja keemilistele tingimustele.

Liite- ja ehitusnõuded

Vaheühendused tuleks tulekahju avariiahelates minimeerida. Kui liite- või haruühendus on vajalik, peab ühendussüsteem ühilduma kaabli elektrilise nimiväärtuse ja nõutava tulekindlusega. Tulekindlad ühendus- või otsdetailid tuleks valida tervikliku süsteemina, mitte tugineda ainult kaablile endale.

Kontrollimise ja edaspidise hoolduse toetamiseks tuleks säilitada kaabli identifitseerimine mõlemas otsas ja sobivates marsruudipunktides. Tõmbamise ja paigaldamise ajal vältige liigset tõmbejõudu, teravaid servi ja kontrollimatut painutamist, mis võivad kahjustada isolatsiooni või tulekindlaid kihte.

Ehituslikud kaalutlused

Kaabel integreerib oma tulekindlad ja leegiaeglustavad kihid tehases valmistatud konstruktsiooni, vähendades vajadust eraldi tulekaitsetöötluse järele piki kaabli korpust. Otsused, liigendid, toed ja läbiviigud läbi tulekindlusega konstruktsioonide nõuavad siiski ühilduvaid paigaldussüsteeme, et säilitada kogu paigaldise nõutavad elektri- ja tulekindlusomadused.

KKK

K1: Mis vahe on leegiaeglustaja ja tulekindla jõudluse vahel?

V: Leegiaeglustav jõudlus puudutab leegi leviku piiramist pärast süütamist, samas kui tulekindel toimivus puudutab kindlaksmääratud vooluahela terviklikkuse säilitamist kindlaksmääratud tulekahju tingimustes. Olenevalt projektist võib ühe või mõlema nõude täitmiseks vaja minna kaablit.

Q2: Miks kasutatakse XLPE-d isolatsioonimaterjalina?

V: XLPE pakub seda tüüpi konstruktsioonidele elektriisolatsiooni, mille tüüpiline pidev töötemperatuur on 90 ℃. Selle termiline võime ja vananemiskindlus muudavad selle sobivaks madalpinge vooluahelate jaoks, kus tuleb arvestada töötemperatuuri ja kasutustingimusi.

Q3: millist teavet tuleks enne kaabli suuruse valimist kinnitada?

V: Kinnitage koormusvool, juhi ristlõige, lubatud pingelang, paigaldusviis, ümbritseva õhu temperatuur, kaablite rühmitus, marsruudi pikkus ja nõutav tulekindlus. Need tegurid määravad, kas konkreetne suurus ja konstruktsioon sobivad projekti jaoks.

Q4: Kas toote testimise ja kvaliteedi dokumente saab esitada?

V: Asjakohased toote spetsifikatsioonid, kontrolliprotokollid ja kohaldatavad katsearuanded saab esitada vastavalt kaabli ehitus- ja tellimisnõuetele. Ekspordiprojektide puhul tuleks enne tootmist kinnitada nõutav standard ja sihtkoha-turu dokumentatsioon.

K5: Millised paigaldustingimused nõuavad erilist tähelepanu?

V: Pöörake tähelepanu paigaldustemperatuurile, painderaadiusele, tõmbepingele, soojusallikatele, kaablite rühmitamisele ja mehaanilisele kaitsele. Ühendused ja otsad peaksid samuti kasutama komponente, mis ühilduvad nõutavate elektriliste ja tulekindluse spetsifikatsioonidega.

K6: Kas kaabel sobib välistingimustes või otse maetud paigaldamiseks?

V: Seda võib nende rakenduste puhul kaaluda, kui kest ja täielik kaablikonstruktsioon sobivad tegelike UV-, niiskuse, pinnase, mehaaniliste ja keemiliste tingimustega. Otsest matmist ei tohiks eeldada ainult kaabli tulekindluse järgi.
