Fotogalvaaniliste uue energia inseneriprojektide hankimiseks ühildub Qiancheng H1Z2Z2-K fotogalvaaniline päikesekaabel erinevate kodumaiste ja välismaiste fotogalvaaniliste alalisvoolu ülekandejuhtmete projektidega.
Qiancheng H1Z2Z2-K fotogalvaaniline päikesekaabel kasutab klassi 5 tinatud vaskjuhtmeid kahekihilise ristseotud polüolefiiniga. See sobib 1,5 kV fotogalvaanilise alalisvoolu töötingimustesse. Halogeenivaba, leegiaeglustav ja tulekindel. Hanke kvaliteedi tagamiseks on saadaval täielikud jälgitavad CNAS-i testidokumendid.
|
Südamike arv × nominaalne ristlõikepindala (mm²) |
Isolatsiooni nimipaksus (mm) |
Katte nimipaksus (mm) |
Maksimaalne keskmine välisläbimõõt (mm) |
Minimaalne isolatsioonitakistus temperatuuril 20 ℃ (MΩ・km) |
Minimaalne isolatsioonitakistus temperatuuril 90 ℃ (MΩ・km) |
|
1 × 1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1 × 2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1 × 4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1 × 6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1 × 10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1 × 16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1 × 25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1 × 35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1 × 50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1 × 70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1 × 95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1 × 120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1 × 150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1 × 185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1 × 240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2 × 1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2 × 2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2 × 4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2 × 6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2 × 10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3 × 1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3 × 2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3 × 4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3 × 6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3 × 10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3 × 16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4 × 1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4 × 2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4 × 4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4 × 6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4 × 10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4 × 16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5 × 1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5 × 2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5 × 4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K fotogalvaaniline päikesekaabel kasutab kõrge puhtusastmega tinatud vaskjuhti, mis tagab hea elektrijuhtivuse ja kontrollitud temperatuuritõusu normaalse täiskoormusega töötamise korral. Kaablil on kiirguse ristseotud halogeenivaba leegiaeglustav konstruktsioon, millel on C-klassi leegiaeglustav konstruktsioon, mis muudab materjali konstruktsiooni sobivaks fotogalvaaniliste kaablite jaoks, kus võetakse arvesse leegi käitumist ja vähest suitsu.
Määratud töötemperatuuri vahemik on -40 ℃ kuni 90 ℃. Kaabli konstruktsioon on mõeldud päikesevalguse, temperatuurimuutuste ja muude tavaliste keskkonnatingimustega kokkupuutuvate välistingimustes kasutatavate fotogalvaaniliste seadmete jaoks. Ilmastiku- ja korrosioonikindluse hindamiseks saab kasutada UV-vananemise ja soolapihustusteste, samas kui tavalistes töötingimustes kehtib märgitud kasutusiga üle 25 aasta.
Paindlik juhtmestruktuur võimaldab paigaldamise ajal lihtsamalt suunata, painutada ja eemaldada. Kaablit saab kasutada ühilduvate fotogalvaaniliste pistikutega, mis toetavad rutiinset väliühendustööd. Toote identifitseerimise ja partii jälgitavuse saab tagada ning toote kontrollimiseks ja uuesti kontrollimiseks vastavalt projekti nõuetele on saadaval asjakohased katseprotokollid.
Paigaldamise ajal ei tohi ümbritsev temperatuur olla madalam kui -15 ℃. Ärge tõmmake ega painutage Qiancheng H1Z2Z2-K fotogalvaanilist päikesekaablit madalal temperatuuril jõuga. Minimaalne painderaadius ehituse ajal peab olema 4-kordne kaabli välisläbimõõt. Vältige ümbrise väljapressimist ja kriimustamist.
Sobib õue paigaldamiseks, kaablirenni marsruutimiseks, torujuhtmete paigaldamiseks ja valgustusse paigaldamiseks. Kohaldatav maapealsete fotogalvaaniliste elektrijaamade, katusel asuvate hajutatud PV-süsteemide, kalandus-päikeseenergia täiendavate elektrijaamade ja muude stsenaariumide jaoks. Kaabli kasutusea pikendamiseks hoidke eemal kõrge kuumuse allikatest ja tugevalt söövitavatest kohtadest.
Kaabliühendused peavad olema hüdroisolatsiooni ja isolatsiooni tagamiseks korralikult tihendatud. Paigaldage veekindlad harukarbid katmata välisliidete jaoks, et vältida elektrileket ja vihmavee sissepääsust tingitud lühiseid. Elektromagnetiliste häirete vältimiseks ärge juhtige kõrgepingekaableid samasse torusse.
V: Kaabel on ette nähtud 1,5 kV fotogalvaaniliste alalisvoolu rakenduste jaoks ja kasutab kõrge puhtusastmega tinatud vaskjuhti, mis tagab hea elektrijuhtivuse ja kontrollitud temperatuuritõusu normaalse täiskoormusega töötamise ajal.
V: Määratud töötemperatuuri vahemik on -40 ℃ kuni 90 ℃. Tavalistes töötingimustes on toote kasutusiga üle 25 aasta, kusjuures toote hindamisel võetakse arvesse UV-vananemist ja soolapihustuskorrosiooni.
V: Kaabel kasutab kiirguse ristseotud halogeenivaba leegiaeglustavat konstruktsiooni, millel on C-klassi leegiaeglustav jõudlus. Selle halogeenivaba konstruktsiooni eesmärk on vähendada põlemisel tekkivaid kahjulikke heitmeid ja täita kehtivate fotogalvaaniliste seadmete tuleohutusnõudeid.
V: Paigalduse minimaalne painderaadius ei tohiks olla väiksem kui 4 korda kaabli välisläbimõõt. Soovitatav paigalduskeskkonna temperatuur ei tohiks olla alla -15 ℃. Vältida tuleks sunniviisilist tõmbamist või painutamist madalatel temperatuuridel, et vähendada ümbrise kahjustamise ohtu.

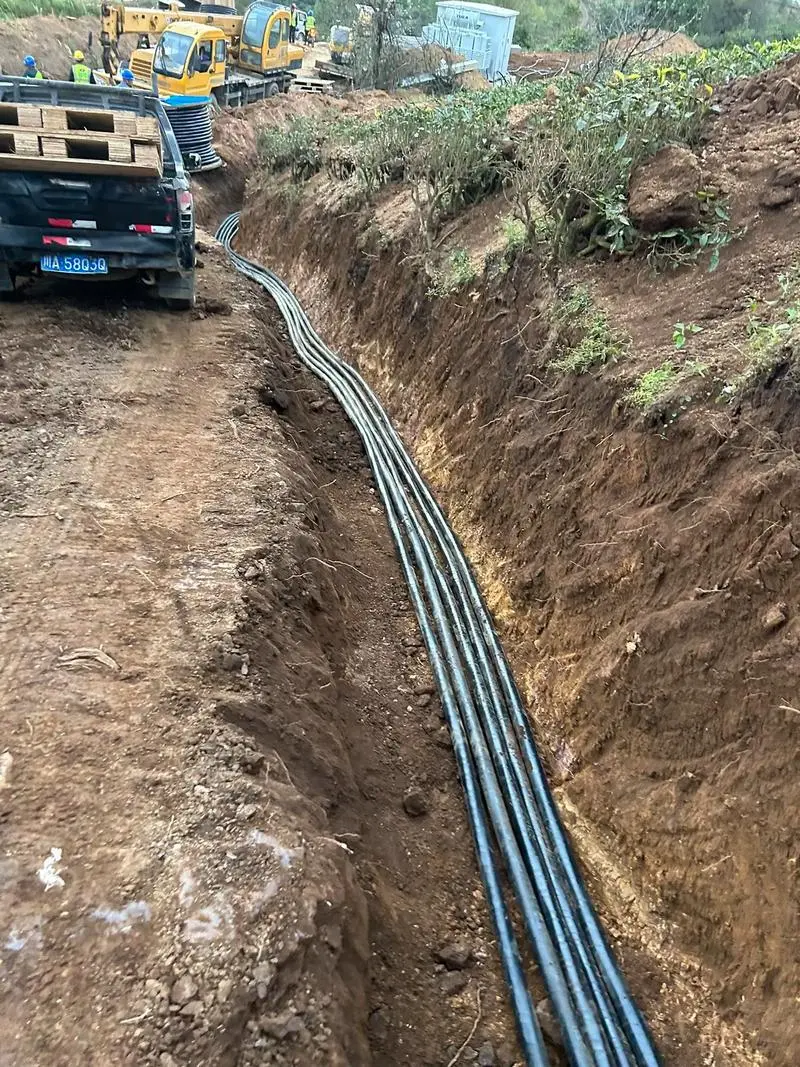

V: Levinud paigaldusmeetodid hõlmavad välimist õhuliini marsruutimist, kaablirennid, torusid ja valgusega maetud paigaldust. Vältida tuleks otsest kokkupuudet kõrge temperatuuriga soojusallikatega ja tugevalt söövitava keskkonnaga, välja arvatud juhul, kui valitud konstruktsioon on nende tingimuste jaoks kontrollitud.
V: Kaabliühendused nõuavad sobivat hüdroisolatsiooni ja isolatsioonitöötlust. Avatud välisühenduste puhul tuleks vihmavee läbitungimise piiramiseks ja lekke- või lühiseohu vähendamiseks kasutada veekindlaid ühenduskarpe või ühilduvaid ühendussüsteeme.
V: Seda ei tohiks paigaldada kõrgepingekaablitega samasse kaitsetorusse. Eraldi marsruutimine aitab säilitada sobivat elektrilist eraldatust ja vähendab fotogalvaaniliste alalisvooluahelate häirete või muude paigaldusega seotud probleemide võimalust.
V: Paindliku juhtme konstruktsioon muudab kaabli paigaldamise ajal hõlpsamini juhitavaks ja käsitsemiseks, samas kui selle eemaldamisomadused toetavad ühendustööd. Ühilduvus tavaliselt kasutatavate fotogalvaaniliste pistikutega võib samuti lihtsustada kohapealset juhtmestikku.
