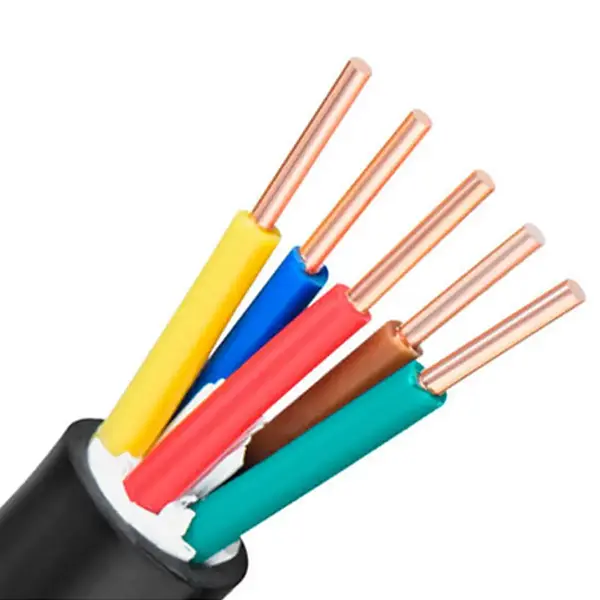

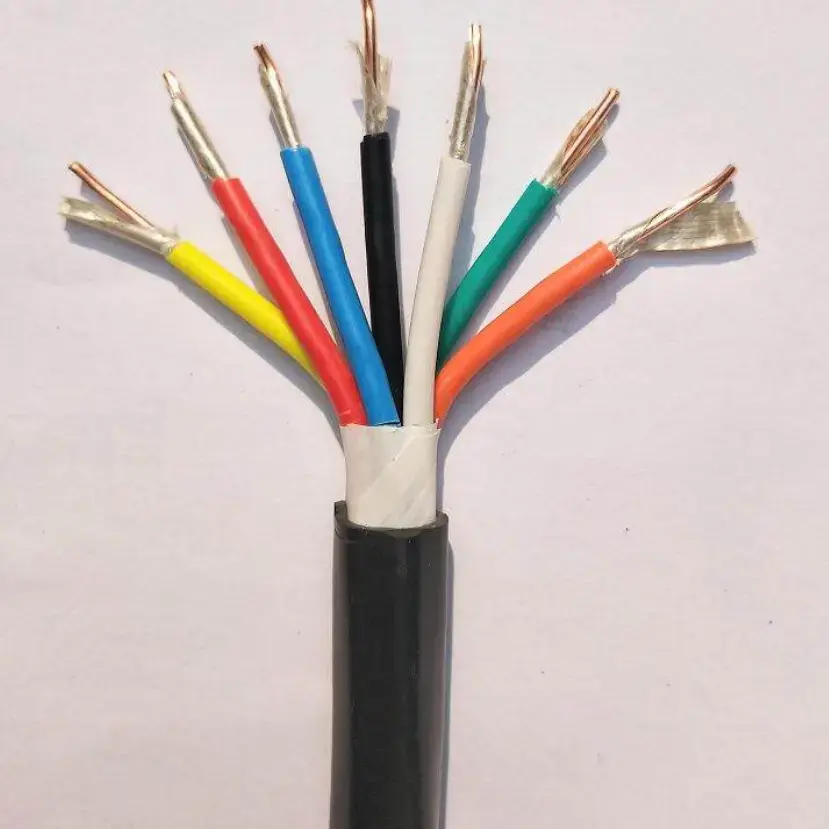

Vasest PVC tulekindel juhtkaabel

Põhitoote mudel: N-KVV (NH-KVV).

Vasest PVC tulekindel juhtkaabel ühendab endas vaskjuhi, vilgukivist teibist tulekindla kihi ning PVC isolatsiooni ja ümbrise juht- ja abiahelate jaoks, mis nõuavad tulekindlat kaablikonstruktsiooni. 450/750 V kaabel on mõeldud rakendusteks, kus vooluahela järjepidevuse säilitamine tulega kokkupuutel kindlaksmääratud aja jooksul on osa süsteemi ülesehitusest. Sõltuvalt juhi konstruktsioonist saab kaablit konfigureerida klassi 1 või klassi 5 vaskjuhtmetega.

Vilgukivist lint moodustab peamise tulekindla kihi juhtme ümber, samas kui painduvad juhivalikud muudavad kaabli lihtsamaks läbi kaablirennide, juhtkappide ja seadmete ühenduste. Spetsifikatsiooni valimisel tuleks arvesse võtta juhtme ristlõiget, südamiku kogust, paigaldustingimusi ja kogu elektrisüsteemi tulekindlusnõudeid.

Toote spetsifikatsiooni mõõtmed ja tehniliste parameetrite tabel

Tulekindel konstruktsioon ja kaablite disain

Mica-teip tulekindel kiht

Vilgukivist lint on paigutatud ümber juhi kui peamise tulekindla komponendi. Tulekahju korral on selle kihi eesmärk säilitada elektriisolatsioon kindlaksmääratud katsetingimustes ja aidata säilitada vooluahela järjepidevust vajaliku perioodi jooksul. Tegelikku tulekindluse reitingut tuleks kinnitada projekti jaoks kohaldatava toote spetsifikatsiooni ja katsemeetodiga.

Vaskjuhtmete valikud

Juhtide konstruktsioon võib põhineda 1. või 5. klassi vasel vastavalt nõutavale kaablikonfiguratsioonile. Tehniline tabel annab juhtmete koguse, ristlõike ja 20 ℃ alalisvoolu takistuse väärtused, mis võimaldab kontrollida elektrilisi parameetreid enne spetsifikatsiooni kinnitamist.

PVC isolatsioon ja ümbris

PVC tagab juhtme ümber esmase isolatsiooni ja aitab kaasa kaabli üldisele mehaanilisele kaitsele. Loetletud isolatsiooni paksus muutub nominaalse ristlõikega, seega tuleks valida kaabli spetsifikatsioon koos vajaliku juhtme suuruse ja paigaldustingimustega.

Kuidas kaabel sobib tulekaitse juhtimissüsteemidega

Vasest PVC tulekindel juhtkaabel on ette nähtud vooluahelate jaoks, kus juht-, häire-, seire- või abifunktsioonid võivad tulekahju korral kindlaksmääratud aja jooksul kättesaadavaks jääda. Tüüpiliste vooluahelate hulka kuuluvad tulekaitse juhtkapid, suitsu väljalaskeseadmed, tuletõrjepumbad ja muud elektriliselt juhitavad süsteemid.

Tulekindlat funktsiooni tuleks käsitleda kogu vooluringi disaini osana. Kaabli marsruut, tugimeetod, ühendatud seadmed, paigalduskeskkond ja nõutav tulekindluse klassifikatsioon võivad kõik mõjutada süsteemi lõplikku jõudlust.

Rakenduse stsenaariumid

1. Tulekaitsetehnika: tulekaitseühenduste juhtkapid, tulekahjusignalisatsioonisüsteemid, suitsu väljalaskeventilaatorid ja tuletõrjeveepumba juhtimisahelad.

2. Elektrijaamad: elektrilised juhtkapid, generaatorikomplektide sekundaarsed juhtliinid ja juht- või signaalijuhtmestik elektrijaotusruumides.

3. Metallurgiatööstus: metallurgiatöökodade tootmisliini seadmete automaatsed töökonsoolid ja juhtahelad.

4. Hoone ehitus: keldrikorruse masinaruumid, tsentraalsed kliimaseadmed ja liftide tulekaitseühenduste juhtimissüsteemid.

5. Üldine tööstusharu: reoveepuhastusseadmed, kuivatusliinid ja tööpinke toetavad juhtimisahelad, kus on nõutav tulekindel konstruktsioon.

Praktilised valikukaalutlused

1. Juhi ristlõige

Nõutav ristlõige tuleks määrata elektrikoormuse, vooluahela funktsiooni, juhtme lubatud takistuse ja kehtivate paigaldusnõuete põhjal. Olemasolevad andmed hõlmavad nimiristlõiget 0,5 mm² kuni 6 mm².

2. Südamiku kogus

Südamiku kogus peaks vastama kaasasolevate juhtimis-, häire-, seire- ja abiahelate arvule. Tabelis on loetletud soovitatavad südamikukonfiguratsioonid kuni 61 südamikuni, kusjuures kohandatud südamikukogused on saadaval vastavalt kaasasolevale spetsifikatsioonile.

3. Paindlikkus ja paigaldusviis

Kui kaablid peavad läbima juhtkappe, plaate või seadmete ühendusi, tuleks juhtme ehitust ja lubatud paindetingimusi arvestada koos. Nõutav painderaadius tuleks kinnitada kehtiva kaabli spetsifikatsiooni põhjal, mitte eeldada ainult juhtme tüübi järgi.

4. Tulekindlusnõuded

Tulekindlad kaablid tuleks valida vastavalt nõutavale katse kestusele, tulega kokkupuute tingimustele ja süsteemi standardile. Kaablit ei tohiks määratleda ainult terminiga "tulekindel"; samuti tuleks kinnitada nõutav toimivusklassifikatsioon ja seda tõendavad katsedokumendid.

Kvaliteedi ja tehniline kontroll

Projektihangete puhul on peamisteks kontrollipunktideks juhtme materjal ja konstruktsioon, nimiristlõige, juhtme takistus, vilgulindi konfiguratsioon, PVC isolatsiooni paksus ja valmiskaabli mõõtmed. Need mõõdetavad omadused annavad praktilise aluse kaasasoleva kaabli võrdlemiseks kokkulepitud tehnilise spetsifikatsiooniga.

Ekspordi- või inseneritellimuste puhul saab Qiancheng kooskõlastada nõutud tootedokumentatsiooni vastavalt kaabli spetsifikatsioonile ja projekti nõuetele. Kui nõutakse konkreetset tulepüsivuse katsearuannet, sertifikaati või ülevaatusdokumenti, tuleks see enne tellimuse kinnitamist tuvastada, et kohaldatavat dokumentatsiooni saaks võrrelda tegeliku kaablikonfiguratsiooniga.

KKK

Mis on selle vasest PVC tulekindla juhtkaabli nimipinge?

Nimipinge on 450/750V. See on ette nähtud juhtimis-, jälgimis- ja abiahelate jaoks, kus on nõutav ettenähtud tulekindel konstruktsioon.

Milline materjal tagab tulekindla funktsiooni?

Vilgukivi teipi kasutatakse tulekindla kihina juhtme ümber. Selle ülesanne on aidata säilitada elektriisolatsiooni ja vooluahela järjepidevust kindlaksmääratud tulekatsetingimustes.

Milliseid juhtmete suurusi spetsifikatsioonitabel hõlmab?

Tabel hõlmab nimiristlõikeid 0,5 mm² kuni 6 mm² koos vastavate juhtmekonfiguratsioonide, PVC isolatsiooni paksuse ja 20 ℃ alalisvoolujuhtme takistuse väärtustega.

Mitu südamikku saab seadistada?

Loetletud soovitatavate tuumade arvud on 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ja 61. Kohandatud südamikukoguseid saab arutada vastavalt projekti spetsifikatsioonile.

Kus saab seda vasest PVC tulekindlat juhtkaablit kasutada?

Seda saab kasutada tulekaitse juhtimissüsteemides, elektrijaamade juhtimisahelates, metallurgiaseadmetes, hoonete mehaanilistes ja elektrisüsteemides, reoveepuhastusseadmetes ja muudes tööstuslikes juhtimisrakendustes, kus on vaja tulekindlat kaablikonstruktsiooni.

Millist teavet tuleks projekti pakkumise jaoks esitada?

Spetsifikatsiooni kinnitamiseks on kasulik esitada nõutav mudel, juhtme ristlõige, südamiku kogus, kaabli pikkus, paigalduskeskkond, tulekindlusnõuded ja kõik nõutavad tehnilised dokumendid või ülevaatuse protokollid.
