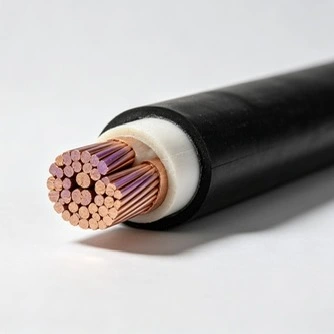

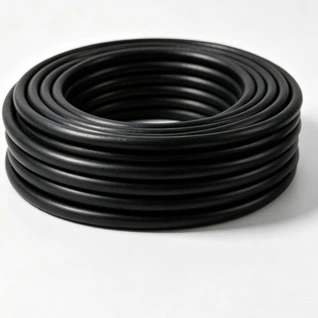

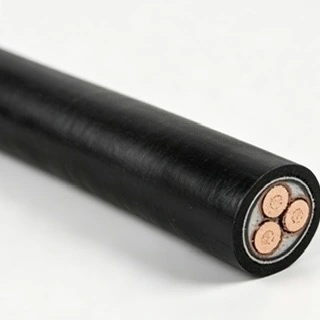

6/10kV XLPE isoleeritud toitekaabel

Kodumaiste ja rahvusvaheliste infrastruktuuriprojektide jaoks on Qiancheng 6/10kV XLPE isoleeritud toitekaabel mõeldud keskpinge elektrijaotusrakenduste jaoks. Toode on saadaval vask- või alumiiniumjuhtmetega ning seda saab määrata erinevate juhtmesuuruste ja paigaldustingimuste jaoks. Qiancheng säilitab tootmis- ja testimisandmeid, et toetada partiitaseme kvaliteedikontrolli ja toote jälgitavust.

Toote spetsifikatsioonid ja tehnilised parameetrid

Ehitus ja elektriline jõudlus

XLPE isolatsioon

XLPE isolatsioonisüsteem tagab stabiilse elektriisolatsiooni keskpinge jaotamiseks. Selle jõudlus sõltub isolatsiooni kvaliteedist, juhtme konstruktsioonist, varjestuskonstruktsioonist ja õigest paigaldusest. Kaabli spetsifikatsioon tuleks valida vastavalt nimipingele, töövoolule, paigalduskeskkonnale ja kehtivale kaablistandardile.

Metallist varjestus

Metallist varjestuskiht tagab kontrollitud elektritee ümber isoleeritud juhtme ja toetab üldist isolatsioonisüsteemi. Nõuetekohane varjestus, ühenduskohad ja otsad on olulised elektrilise jõudluse säilitamiseks pärast paigaldamist, eriti keskpinge jaotusvõrkudes.

Vasest ja alumiiniumist juhtmete valikud

Erinevate projektinõuete jaoks on saadaval vask- ja alumiiniumjuhtmed. Vask pakub suuremat elektrijuhtivust, samas kui alumiiniumil on väiksem tihedus ja see võib vähendada kaabli kaalu. Juhtide valikul tuleks arvestada vooluvõimsust, pingelangust, paigaldusruumi, kaabli kaalu ja projekti maksumust, mitte ainult juhtme materjali.

Dirigendi suuruse valik

Loetletud suurused hõlmavad erinevaid koormusnõudeid ja paigaldustingimusi. Lõplik valik peaks põhinema arvutatud töövoolul, lubatud pingelangul, lühiskindluse nõuetel, keskkonnatingimustel, paigaldusmeetodil ja kohaldatavatel elektriprojekti nõuetel.

Projekti valiku kaalutlused

Tule- ja suitsunõuded

Maa-aluste tehnotunnelite, haiglate, raudteetransiidirajatiste ja muude kinniste kohtade puhul tuleks kaabli tulekindluse nõuded kinnitada elektriprojekti käigus. Halogeenivabu vähesuitsuvaid konstruktsioone saab täpsustada seal, kus projekt nõuab väiksemat suitsuemissiooni ja vähem söövitavaid gaase. Nõutav konstruktsioon tuleb kinnitada kehtiva kohaliku standardi ja projekti spetsifikatsiooni alusel.

Vasest või alumiiniumist juhtmete valimine

Elektrienergia pikamaajaotuse korral võivad juhtmete valikul olla olulised tegurid kaabli kaal ja paigaldustingimused. Alumiiniumjuhtmed võivad vähendada kaabli üldist kaalu, samas kui vase võib valida seal, kus on vaja suuremat juhtivust või kompaktsemat juhtme paigutust. Lõpliku valiku tegemisel tuleks lähtuda elektriarvutusest ja paigaldustingimustest.

Partii kvaliteedikontroll

Taristu- ja ekspordiprojektide puhul aitavad tootmisdokumendid ja katsedokumentatsioon tagada jälgitavuse tootmisest tarnimiseni. Qiancheng säilitab partiidega seotud tootmis- ja testimisandmeid, mis toetavad kliendi kontrolli ja projekti kvaliteedi dokumentatsiooni vastavalt tellimuse nõuetele.

Eksporditellimuste tehniline dokumentatsioon

Ekspordiprojektid võivad nõuda tehase sertifikaate, ülevaatusdokumente, tehnilisi kirjeldusi ja muid tõendavaid dokumente. Dokumenteerimisnõuded tuleks enne tootmist kinnitada, et esitatud dokumendid vastaksid lepingule, kontrolliprotseduurile ja sihtkoha-turu nõuetele.

Rakendus- ja paigaldusjuhised

Tüüpilised rakendused

Toodet saab kasutada 6/10kV keskpinge elektrijaotussüsteemides, mis teenindavad tööstusparke, kaevandusrajatisi, munitsipaaltunneleid, raudtee-transiidi infrastruktuuri, haiglaid ja linnaalajaamu. Kaabli ehitus ja juhtme suurus tuleks valida vastavalt konkreetsele paigalduskeskkonnale ja elektrikoormusele.

Madala temperatuuriga paigaldamine

Kui ümbritseva õhu temperatuur on alla 0 ℃, tuleb paigaldamisel järgida tootja määratud käsitsemistemperatuuri. Kui eelsoojendus on vajalik, tuleb kaabel enne paigaldamist viia temperatuurini üle 5 ℃. Paigaldamise ajal vältige liigset painutamist, lööki ja kokkupuudet teravate servadega, mis võivad kesta või isolatsiooni kahjustada.

Kaitse vee ja mehaaniliste kahjustuste eest

Kaabli mantleid tuleb transportimise ja paigaldamise ajal kaitsta sisselõigete, hõõrdumise ja mehaaniliste löökide eest. Maa-aluste paigaldiste puhul on vee sissepääsu piiramiseks vaja sobivaid tihendus-, liite- ja sulgemisprotseduure. Paigaldamisel tuleb jälgida ka etteantud painderaadiust ja tõmbepinget.

Ühetuumalise vahelduvvoolu kaabli paigaldamine

Ühesoonelisi vahelduvvoolukaableid ei tohiks juhtida eraldi läbi ferromagnetiliste terastorude, kuna indutseeritud voolud võivad põhjustada täiendavat kuumenemist. Kui nõutakse juhtmestiku kaitset, tuleb kaablite paigutus kavandada vastavalt kehtivatele elektripaigaldusnõuetele.

Saatedokumendid ja tehniline tugi

Tarnedokumentatsioon

Tarnepakett võib sisaldada tehase sertifikaate, ülevaatuse protokolle, tehnilisi kirjeldusi ja partii jälgitavuse teavet vastavalt tellimuse nõuetele. Välismaiste projektide jaoks saab koostada hiina-inglisekeelseid dokumente, kui see on vajalik tolli, kontrolli või projekti üleandmise jaoks.

Tehniline tugi

Spetsifikatsiooni valimiseks saavad kliendid esitada vajaliku pingetaseme, juhtme materjali, ristlõikepindala, kaabli pikkuse, paigaldusviisi ja rakendustingimused. Qiancheng saab need nõuded üle vaadata ja esitada tellimuse jaoks vastava toote ja tehnilise dokumentatsiooni.

KKK

K1: Milliste projektide jaoks saab 6/10kV XLPE isoleeritud toitekaablit kasutada?

V: See sobib keskpinge elektrijaotussüsteemide jaoks tööstusparkides, kaevandusrajatistes, munitsipaaltunnelites, raudteetransiidi infrastruktuuris, haiglates ja linnaalajaamades. Konkreetne konstruktsioon tuleks valida vastavalt paigalduskeskkonnale, koormusnõuetele ja kehtivatele standarditele.

K2: Kas halogeenivaba vähese suitsuga versioon on saadaval?

V: Halogeenivaba vähese suitsuga konstruktsiooni saab määrata, kui projekt seda nõuab. Selle tulekindlusnõuded tuleks enne tootmist kinnitada kehtiva kaablistandardi, kohaliku tuletõkkekoodeksi ja projekti spetsifikatsiooniga.

Q3: Kuidas tuleks valida vask- ja alumiiniumjuhte?

V: Valik sõltub vooluvõimsusest, pingelangust, juhtme suurusest, kaabli kaalust, paigaldustingimustest ja projekti maksumusest. Vaske peetakse üldiselt juhul, kui on vaja suuremat juhtivust, samas kui alumiiniumi võib kaaluda siis, kui väiksem kaabli kaal on projekti oluline tegur.

Q4: Kuidas kontrollitakse tootmise kvaliteeti?

V: Tootmise kvaliteeti kontrollitakse materjali kontrollimise, tootmisprotsessi kontrolli ja valmistoote testimise kaudu. Partiipõhiseid tootmis- ja katseandmeid säilitatakse jälgitavuse ja klientide kontrollinõuete toetamiseks.

K5: Mida tuleks arvestada kaabli paigaldamisel madalatel temperatuuridel?

V: Paigaldamisel tuleb järgida määratud minimaalset käsitsemistemperatuuri ja tootja juhiseid. Kui ümbritseva õhu temperatuur on alla 0 ℃, võib enne laotamist olla vajalik eelsoojendus üle 5 ℃. Kaablit tuleks kaitsta ka liigse painde, löökide ja teravate servade eest.

K6: Kas ühesoonelist vahelduvvoolukaablit saab paigaldada eraldi terastoru sisse?

V: Sellist paigutust tuleks üldiselt vältida, kuna ferromagnetilise terastoru sees olev ühesooneline vahelduvvoolukaabel võib tekitada indutseeritud voolu ja lisasoojust. Torude paigutus ja kaablite rühmitus tuleks kavandada vastavalt kehtivatele paigaldusnõuetele.
