Varjestatud söelõikuri kummikaabel

Mudelid: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 jne.

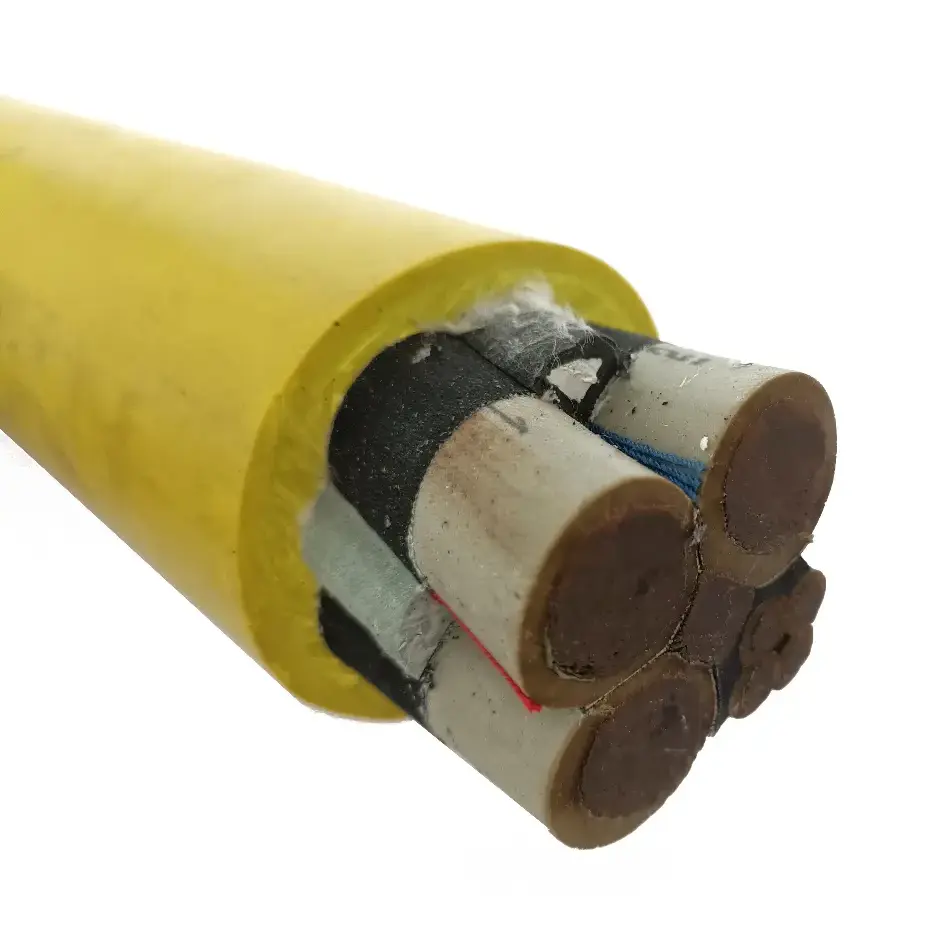

Varjestatud söelõikuri kummikaablit kasutatakse maa-aluste söekaevandusseadmete (nt söelõikurid) mobiilse toiteallika ja juhtimisühenduste jaoks. Selle konstruktsioonis on ühendatud mitmeahelaline hapnikuvaba vaskjuht, eriotstarbeline kummist isolatsioon, metallist varjestus ja ülitugev kummist ümbris. Kaasasolevad spetsifikatsioonid hõlmavad mitut pingetaset ja juhtme ristlõiget rakenduste jaoks, kus kaabel puutub kokku korduva liikumise, painutamise, lohisemise ja mehaanilise kokkupuutega.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

Tüüpilised rakendustingimused

See kaablitüüp on mõeldud maa-alustele mobiilsetele kaevandusseadmetele, kus toitekaabel võib puutuda kokku pideva liikumise ja mehaanilise pingega. Tegelik spetsifikatsioon tuleks valida vastavalt seadme pingele, vooluvajadusele, juhtme ristlõikele, südamiku konfiguratsioonile ja paigaldustingimustele.

1. Täielikult mehhaniseeritud söekaevanduspinnad

Söelõikurid ja muud mobiilsed seadmed nõuavad kaablikonstruktsioone, mis võimaldavad korduvat liikumist piki tööpinda. Painduv juht ja kummist ümbris sobivad kaablite vedamise tingimustega, mis hõlmavad painutamist, lohistamist ja kokkupuudet ümbritsevate seadmetega.

2. Mobiilsed maa-alused elektriseadmed

Kaablit võib kaaluda ka muude mobiilsete kaevandusseadmete toite- ja juhtimisühenduste jaoks, kui selle nimipinge, südamiku paigutus ja mehaanilised nõuded vastavad paigaldusele. Seadme tüüp ja ühenduse konfiguratsioon tuleks enne spetsifikatsiooni kinnitada.

3. Elektromagnetiliste häiretega alad

Metallist varjestuskiht loob juhtiva tõkke kaablisüdamike ümber ja võib aidata vähendada elektromagnetiliste häirete mõju juhtimis- ja signaaliahelatele. Varjestusnõudeid tuleks hinnata koos seadmete konstruktsiooni ja maanduskorraldusega.

4. Märjad, tolmused ja mehaaniliselt nõudlikud kaevandusalad

Kummist isolatsioon ja väliskest on mõeldud maa-alusesse keskkonda, kus võib esineda niiskust, tolmu, lohisemist ja mehaanilist kokkupuudet. Kaabli valimisel tuleks siiski arvestada tegelikku kokkupuudet veega, paigaldusviisi, temperatuuri ja mehaanilist koormust kohas.

Peamised tehnilised kaalutlused

Söekaevanduse kaabli valimiseks ei piisa ainult elektriväärtustest. Kaabli ehitust, paigalduse liikumist, varjestusnõudeid ja keskkonnatingimusi tuleks enne tellimist kontrollida seadmete ja kaevanduse paigutusega.

1. Elektriline reiting ja juhi suurus

Saadaval pingevahemikus on 0,38/0,66 kV, 0,66/1,14 kV ja 1,9/3,3 kV, juhtmete ristlõigetega 16 mm² kuni 120 mm² kaasasolevas spetsifikatsioonis. Sobiv suurus sõltub seadme koormusest, lubatud pingelangusest, kaabli pikkusest ja paigaldustingimustest.

2. Mobiilsete seadmete paindlik konstruktsioon

Korduv liikumine seab mobiilsele kaevanduskaablile teistsugused mehaanilised nõudmised kui fikseeritud paigalduskaablile. Mitmeahelaline vaskjuht ja kummikonstruktsioon on mõeldud korduvate painutamiste ja väändetega rakendusteks.

3. Juht- ja signaaliahelate varjestus

Kaablil on komposiitmetallist varjestus, mis kasutab vasktraadist punutist ja kiudu. Juhtsignaale edastavate paigaldiste puhul suure võimsusega elektriseadmete läheduses peab varjestus olema vastavuses seadme maanduse ja juhtimissüsteemi nõuetega.

4. Kattekaitse

Välimine kummist ümbris on kulumiskindel, õlikindel, tõmbe- ja löögikindel. Need omadused on olulised, kui kaabel on paigutatud liikurmasina lähedale või puutub kokku korduva mehaanilise kokkupuutega.

5. Leegiaeglustav jõudlus

Kaasasolevas spetsifikatsioonis on märgitud vastavus MT 386 kaevandamise leegiaeglustinõuetele, sealhulgas isekustuvusele pärast leegi eemaldamist. Projekti dokumentatsiooni ja kehtivat kaabli spetsifikatsiooni tuleks kontrollida, kui kaevandus nõuab spetsiaalset sertifikaati või katseprotokolli.

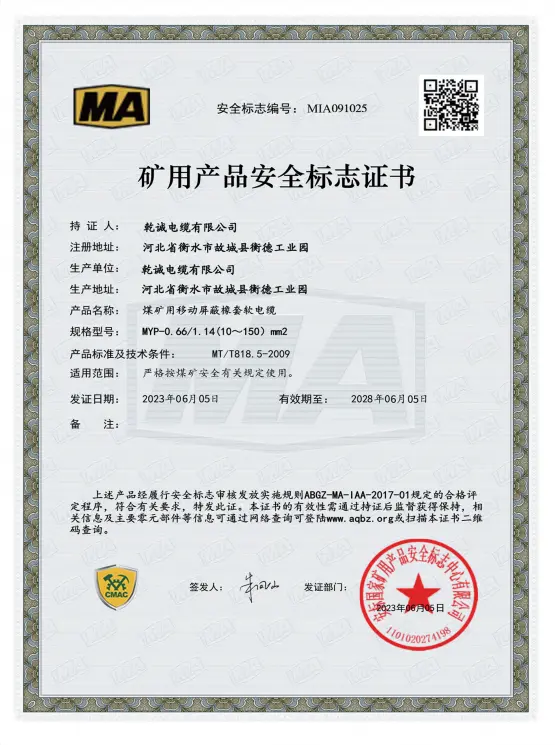

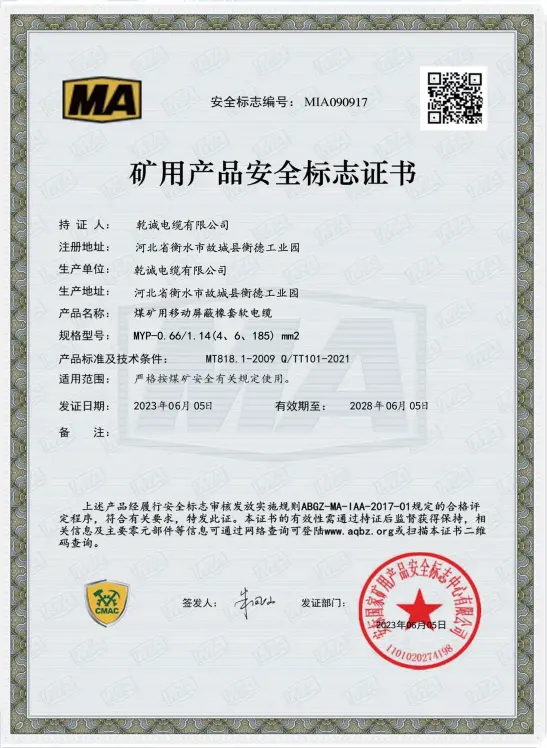

Kvaliteet ja dokumentatsioon

Kaevanduskaablite hankimisel peaks tehniline kontrollimine hõlmama toote mudelit, nimipinget, juhtme ristlõiget, südamiku konfiguratsiooni, elektrilise testimise nõudeid ja kohaldatavaid kaevandamisstandardeid. Need üksikasjad annavad praktilise aluse kaabli sobitamiseks seadmete ja paigaldustingimustega, selle asemel, et valida ainult nimipinge järgi.

Qianchengi kaabli tootmis- ja kontrolliprotsessi saab dokumenteerida vastavalt kehtivatele tootespetsifikatsioonidele ja projekti nõuetele. Katsete protokolle, tehnilisi parameetreid ja muid tõendavaid dokumente saab vajaduse korral hanke- ja vastuvõtuprotsessi osana üle vaadata.

Miks on ehitus söekaevandusrakendustes oluline?

1. Paindliku juhtme ehitus

Mitmeahelaline hapnikuvaba vaskjuht on ette nähtud korduva painde ja väändumise jaoks mobiilse seadme töötamise ajal. Juhtide suurust saab valida vastavalt nõutavale elektrikoormusele ja kaabli spetsifikatsioonile.

2. Toite ja juhtimise kombineeritud konfiguratsioon

Kaasasolev spetsifikatsioon sisaldab komposiittoite- ja juhtsüdamiku konstruktsioone. See konfiguratsioon võib seadme ühendusnõuetest lähtuvalt lihtsustada kaablite marsruutimist, kus on vaja nii toite- kui ka juhtühendusi.

3. Metallik varjestus

Varjestusstruktuur on asjakohane paigaldiste puhul, kus toitekaablid ja juhtahelad töötavad samas mobiilseadmete keskkonnas. Selle tõhusus sõltub kogu süsteemi konstruktsioonist, sealhulgas kilbi otsast ja maandusest.

4. Kummist isolatsioon ja ümbris

Kummimaterjale kasutatakse nii isolatsiooniks kui ka väliseks kaitsekihiks. Spetsiifiline konstruktsioon tagab vastupidavuse ekstrusioonile, rebenemisele, kulumisele, õlile ja löökidele mobiilsete maa-aluste seadmetega seotud rasketes mehaanilistes tingimustes.

KKK

Q1: millised pinge ja juhtme suurused on saadaval?

V: Kaasasolevad spetsifikatsioonid hõlmavad nimipingeid 0,38/0,66 kV, 0,66/1,14 kV ja 1,9/3,3 kV, juhtmete ristlõigetega 16 mm² kuni 120 mm². Konkreetsed põhikorraldused ja mudelid tuleks kinnitada vastavalt seadmetele ja rakendusele.

Q2: millist varjestusstruktuuri selles kaablis kasutatakse?

V: Kaablis kasutatakse komposiitmetallist kaitset, mis koosneb vasktraadist punutisest ja kiust. See on ette nähtud elektromagnetiliste häirete vähendamiseks, mis mõjutavad kaablisiseste vooluringe, samas kui üldine varjestuse jõudlus sõltub ka õigest paigaldusest ja maandusest.

Q3: kus seda tüüpi kaevanduskaablit tavaliselt kasutatakse?

V: Varjestatud kivisöelõikuri kummikaabel on peamiselt seotud mobiilsete allmaakaevandusseadmete ja söekaevandamise tööpindadega. Seda võib kaaluda söelõikurite ja muude mobiilsete seadmete puhul, kui pinge, juhtme suurus, südamiku konfiguratsioon ja mehaanilised nõuded on ühilduvad.

Q4: Mida tuleks enne tellimist kinnitada?

V: Kinnitage seadme nimipinge, juhtme ristlõige, südamike arv ja tüüp, kaabli pikkus, varjestusnõuded, paigaldusviis ja keskkonnatingimused. Kaevandusprojektide puhul tuleks enne tootmist või saatmist kinnitada ka nõutavad standardid, sertifikaadid ja katsedokumentatsioon.

K5: Kas kaablil on leegiaeglustav jõudlus?

V: Kaasasolevas tehnilises spetsifikatsioonis on märgitud, et kaabel vastab MT 386 kaevandamise leegiaeglustaja nõuetele ja on pärast leegi eemaldamist isekustuv. Kõik projektispetsiifilised sertifitseerimis- või katsenõuded tuleb kinnitada täpse kaablimudeli ja kohaldatava spetsifikatsiooniga.

6. küsimus: kas Qiancheng saab projektihangete jaoks pakkuda tehnilisi dokumente?

V: Tehnilisi parameetreid ja tõendavat dokumentatsiooni saab esitada vastavalt valitud mudelile ja projekti nõuetele. Hinnapakkumise või spetsifikatsiooni ülevaatamiseks on kasulik esitada nõutav pinge, juhi suurus, südamiku konfiguratsioon, kogus ja kasutustingimused.
