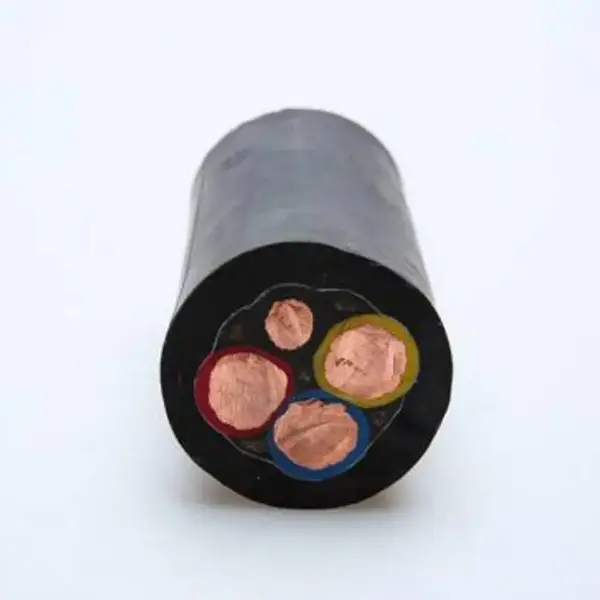

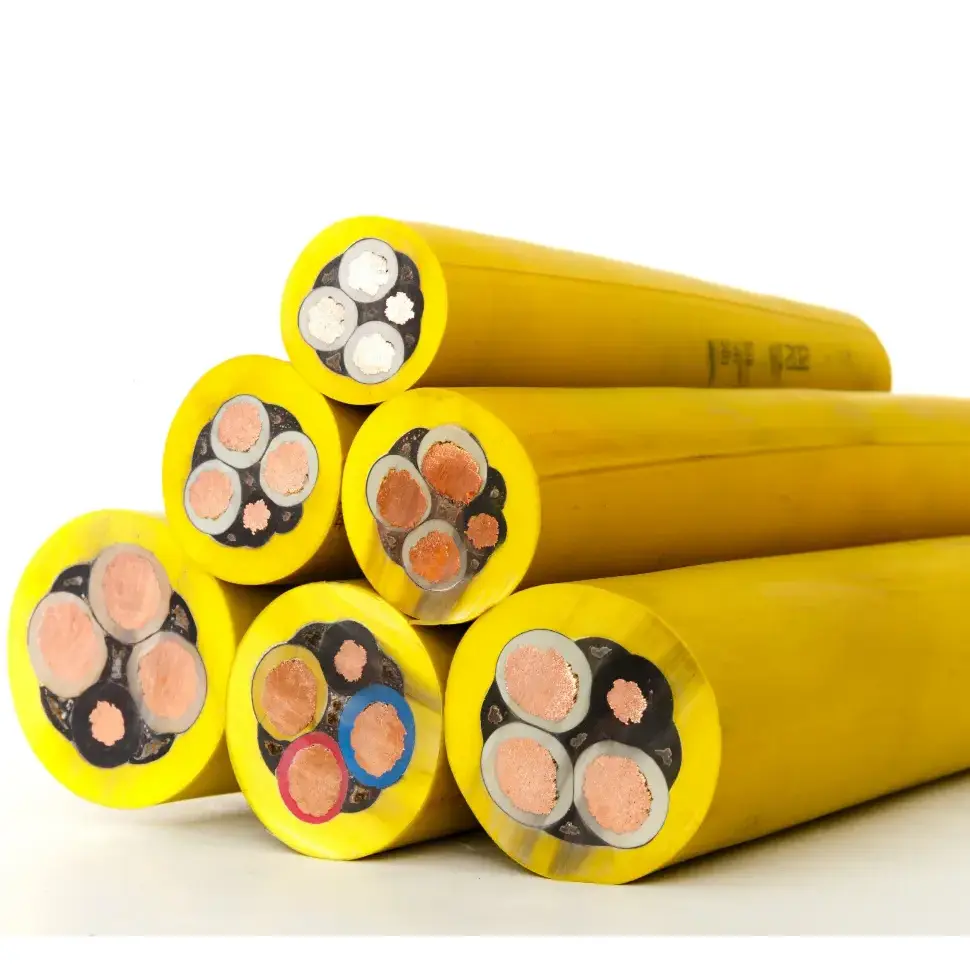

Kaevandamine Paindlik varjestatud kummikaabel

Mudelid: MYP, MYPT.

Mining Flexible Shielded Rubber Cable on painduv kummist mantliga kaabel allmaakaevandamisel kasutatavate mobiilsete elektriseadmete jaoks. Kaasasolev toote spetsifikatsioon viitab MT/T 818.7-2009 ja ühendab endas mitmeahelalise vaskjuhtme, eriotstarbelise kummiisolatsiooni, vasktraadiga põimitud varjestuse ja ülitugeva kummist ümbrise. Konstruktsioon on mõeldud korduva painutamise, lohistamise, väände ja tolmu, niiskuse ja mehaanilise kokkupuutega seotud rakenduste jaoks.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

Peamised ehitusomadused

1. Paindlik vaskjuht

Kaablis on kasutatud mitmeahelalist kõrge puhtusastmega hapnikuvaba vaskjuhti. Võrreldes jäiga juhtmekonstruktsiooniga sobib keerdunud paigutus paremini mobiilsetesse paigaldustesse, kus kaablit seadme töötamise ajal korduvalt painutatakse, liigutatakse või väänatakse.

2. Kummist isolatsioon ja kaitsekate

Isolatsioonikihi jaoks on ette nähtud eriotstarbeline kumm, väliskest aga kulumis-, õli-, tõmbe- ja löögikindlaks. Need materjali omadused on olulised maa-aluste trasside puhul, kus kaabel võib kokku puutuda seadmete, söetolmu, niiskuse või hüdraulikaõliga.

3. Vasktraadist punutud kilp

Kaasasolevas spetsifikatsioonis on loetletud vasktraadist põimitud varjestus, mille varjestuskate on vähemalt 85%. Metallist varjestus võib vähendada elektromagnetilist sidet kaabli ja läheduses asuvate elektriseadmete vahel, kuigi tegelik varjestus sõltub ka kaabli paigaldamisest, varjestuse otsast ja maandusest.

4. Kombineeritud toite- ja juhtsüdamikud

Konstruktsioon võib sisaldada sama kaablikoostu toite- ja juhtsüdamikke. See paigutus on kasulik, kui mobiilsed kaevandusseadmed vajavad nii elektrienergiat kui ka sellega seotud juhtühendusi, olenevalt seadme vooluahela konfiguratsioonist.

Taotlemise tingimused

Mining Flexible Shielded Rubber Cable on mõeldud maa-alustele mobiilsetele seadmetele, kus elektriline koormus on kombineeritud korduva mehaanilise liikumisega. Täpne mudel tuleks valida nimipinge, juhi ristlõike, südamiku paigutuse, kaabli pikkuse, liikumismustri ja keskkonnatingimuste järgi.

1. Täielikult mehhaniseeritud kaevandusseadmed

Painduvat konstruktsiooni saab kasutada mehhaniseeritud kaevandamispindadel töötavate mobiilsete seadmete jaoks, kus kaabli liikumine ja korduv painutamine on osa normaalsest tööst. Juhtide suurus ja südamiku konfiguratsioon peaksid vastama seadme elektrinõuetele.

2. Maa-aluse tee seadmed

Maa-alustel teedel töötavad mobiilsed seadmed võivad vajada kaablit, mis on vastupidav lohisemisele, löökidele ja hõõrdumisele. Sobiva kaablikonstruktsiooni määramisel tuleks arvesse võtta seadme tüüpi, paigaldusteed ja vaba ruumi.

3. Elektromagnetiliste häiretega alad

Kui suure võimsusega mootorid, sagedusmuundurid või muud elektriseadmed on paigaldatud juhtimis- või seireahelate lähedusse, võib metallist varjestuskiht aidata piirata elektromagnetilist sidestust. Õige varjestusühendus ja maandus jäävad kogu paigalduse olulisteks osadeks.

4. Niisked ja tolmused maa-alused tingimused

Kummist isolatsioon ja väliskest loovad konstruktsiooni, mis on mõeldud nõudlikesse maa-alustesse keskkondadesse. Tegelikku keskkonnasobivust tuleks kontrollida veega kokkupuute, temperatuuri, õlikontakti, mehaanilise koormuse ja kaevanduse erinõuete suhtes.

Kaabli valiku tehnilised punktid

1. Nimipinge ja juhi ristlõige

Kaasasolevas spetsifikatsioonis on toodud nimipinge 0,66/1,14 kV ja juhtmete ristlõige 10 mm² kuni 150 mm². Valides tuleks arvesse võtta seadme koormust, lubatud pingelangust, kaabli pikkust ja eeldatavaid paigaldustingimusi, mitte ainult juhtme suurust.

2. Mehaaniline liikumine

Mobiilsete kaevandusseadmete puhul võib kaabel kogeda korduvat paindumist, väändumist ja lohisemist. Seetõttu tuleks konkreetse seadme paigutuse kaabli hindamisel arvesse võtta juhtme keerdumist, isolatsiooni, kesta ja paigaldusraadiust.

3. Varjestusnõuded

Kaasasolev toode kasutab vasktraadist põimitud varjestust, mille katvus on ≥85%. Kui kaabel on paigaldatud muutuva sagedusega ajamite või suure võimsusega mootorite lähedusse, tuleks vajalikku varjestuskorraldust kontrollida seadme tootja nõuete ja kaevanduse elektriprojektiga.

4. Leegiaeglustaja nõuded

Tarnitud tehnilistes andmetes on märgitud vastavus MT 386 kaevandamise leegiaeglusti nõuetele ja isekustuv pärast leegi eemaldamist. Kui projekt nõuab spetsiifilist miiniohutuse sertifikaati või täiendavat katsedokumentatsiooni, tuleks need nõuded enne hanke hankimist täpse kaablimudeli jaoks kinnitada.

Kvaliteedikontroll ja tehniline dokumentatsioon

Kaevanduskaablite hankimisel peaks tehniline kontrollimine hõlmama mudelit, nimipinget, juhtme ristlõiget, südamiku paigutust, varjestuse konstruktsiooni, elektritakistust ja kohaldatavaid katsetamisnõudeid. Need üksikasjad annavad selgema aluse toote valikuks ja aktsepteerimiseks kui üldised toimivuskirjeldused.

Qiancheng võib pakkuda toote spetsifikatsioone ja toetavat tehnilist dokumentatsiooni vastavalt valitud kaablimudelile ja projekti nõuetele. Kui nõutakse sertifitseerimist, katsearuandeid või muid ülevaatusdokumente, tuleks kohaldatavad dokumendid kinnitada hinnapakkumise ja tellimuse ülevaatamise etapis.

Mida tuleks enne tellimist kinnitada?

1. Seadmed ja rakendus

Esitage seadme tüüp, töökeskkond ja see, kas kaablit kasutatakse fikseeritud või mobiilseks kasutamiseks. See aitab kindlaks teha, kas paindlik konstruktsioon ja varjestus vastavad tegelikule paigaldusele.

2. Elektrinõuded

Kinnitage nimipinge, juhtme ristlõige, toitesüdamike arv, juhtsüdamiku nõuded ja kaabli pikkus. Pikema kaabli pikkuse korral tuleks arvestada ka pingelanguse ja juhtme takistusega.

3. Mehaanilised tingimused

Teave lohistamise sageduse, paindesuuna, minimaalse paigaldusraadiuse, masinatega kokkupuutumise ja võimaliku löögi kohta võib aidata määrata sobivat kaablikonstruktsiooni.

4. Nõuded dokumentidele

Enne tootmist või saatmist kinnitage kehtivad kaevandamisstandardid, sertifitseerimisnõuded, ülevaatuse protokollid ja muud kaevanduse, seadme tootja või projekti spetsifikatsiooni nõutavad tehnilised dokumendid.

KKK

Q1: Millised spetsifikatsioonid on saadaval?

V: Kaasasolevas spetsifikatsioonis on loetletud MYP ja MYPT mudelid, mille nimipinge on 0,66/1,14 kV ja juhtmete ristlõige on 10 mm² kuni 150 mm². Nõutav südamiku paigutus tuleks kinnitada vastavalt seadmetele ja vooluahela konstruktsioonile.

Q2: Mis on varjestuskihi funktsioon?

V: Kaablis on kasutatud vasktraadist põimitud varjestust, mille varjestuse katvus on ≥85%. Varjestus võib aidata vähendada läheduses asuvate elektriseadmete elektromagnetilist sidestust. Selle tegelik tõhusus sõltub kogu paigaldusest, sealhulgas kilbi otsast ja maandusest.

Q3: Kas kaablit saab kasutada mobiilsete maa-aluste seadmete jaoks?

V: Paindlik juht ja kummikonstruktsioon on mõeldud mobiilseteks rakendusteks, mis hõlmavad korduvat painutamist, väändumist ja lohistamist. Lõpliku valiku tegemisel tuleks arvesse võtta seadmete liikumist, kaablite marsruuti, pinget, juhtme suurust ja keskkonnatingimusi.

4. küsimus: millistele standarditele selle kaabli puhul viidatakse?

V: Tooteteave viitab MT/T 818.7-2009 kaevanduskaabli spetsifikatsioonidele ja MT 386 kaevandamise leegiaeglustavatele nõuetele. Kohaldatavad standardid ja sertifitseerimisdokumendid tuleks kinnitada täpse mudeli ja projekti nõuetega.

K5: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Põhiteave sisaldab kaabli mudelit, nimipinget, juhtme ristlõiget, südamiku konfiguratsiooni, vajalikku pikkust, kogust, rakendusseadmeid ja paigaldustingimusi. Samuti tuleks esitada kõik projektipõhised sertifitseerimis- või kontrollidokumentide nõuded.

K6: Kas kaabliga saab kaasas olla tehnilisi dokumente?

V: Tehnilisi kirjeldusi ja kohaldatavaid tõendavaid dokumente saab esitada vastavalt valitud mudelile ja projekti nõuetele. Kaevandusprojektide puhul tuleks enne tellimuse vormistamist kinnitada nõutavad sertifikaadid ja katseprotokollid.
