PVC-isolatsiooniga kaevandustoitekaabel

Mudelid: MVV, MVV22.

PVC Insulated Mining Power Cable (MVV) on spetsiaalne paigaldus-tüüpi kaevanduskaabel, mis on toodetud vastavalt MT/T 818.12-2009 standardile. See kasutab hapnikuvaba vaskjuhti koos leegiaeglustava PVC-isolatsiooni ja ümbrisega. Nimipinged: 0,6/1kV, 1,8/3kV. Spetsiaalselt maa-alustes ja avatud söekaevandustes karmide töötingimuste jaoks välja töötatud sellel on leegiaeglustavad ja plahvatuskindlad omadused, mis on vastupidavad karmidele keskkondadele, eranditult kaevandustes paikneva jõuülekande jaoks.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

Peamised rakenduse stsenaariumid

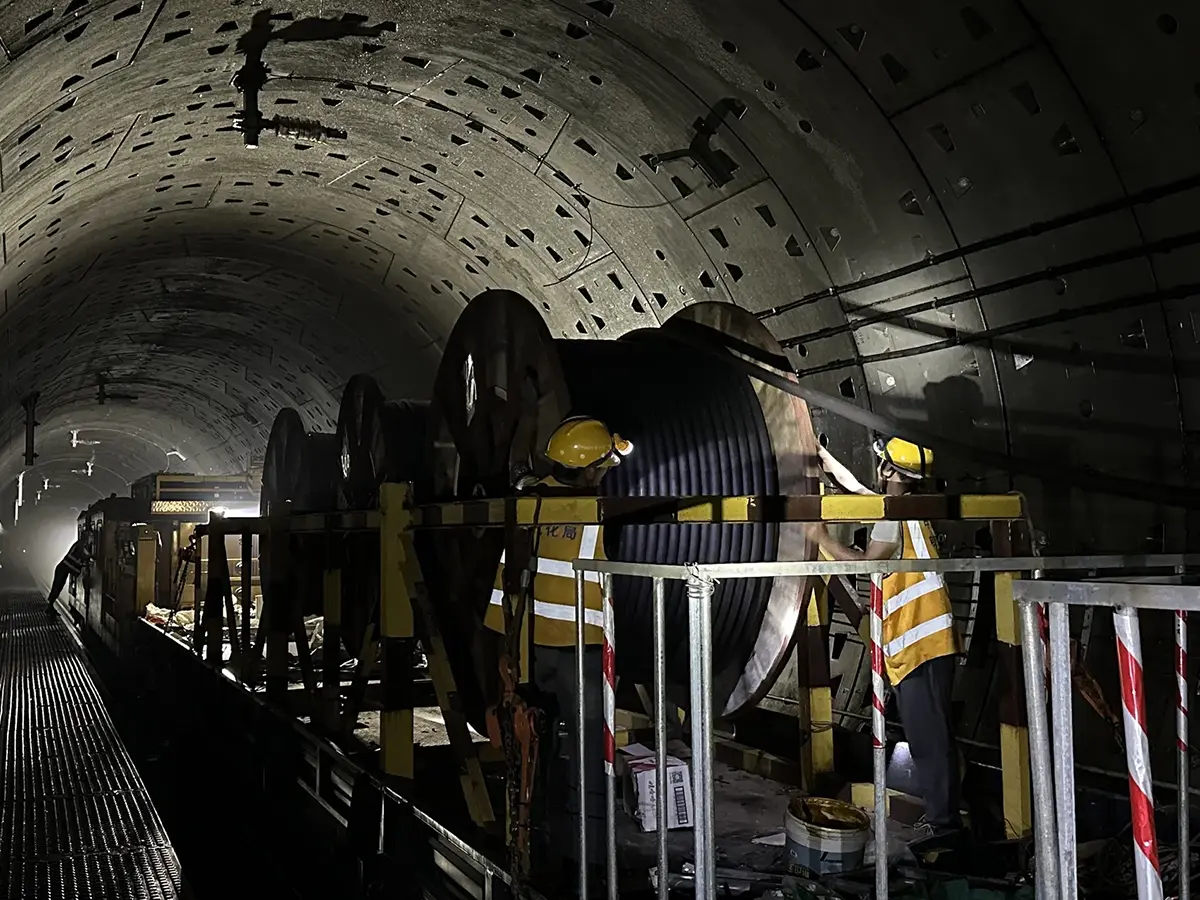

1. Maa-alune söekaevanduste elektrijaotus

Kasutatakse maa-aluste põhimaanteede ja haruteede paiksete jõuülekandeliinide jaoks, et varustada pidevat toidet maa-aluse valgustuse, seire-, sideseadmete ja väikeste fikseeritud elektromehaaniliste seadmete jaoks. Pärast massilist kasutuselevõttu maanteede renoveerimisprojektis Jinchengis, Shanxi osariigis, langes iga-aastane liinitõrgete määr 90%.

2. Maa-aluste seadmete toiteallikas

Sobib suure võimsusega püsiseadmete, näiteks maa-aluste veepumpade, ventilaatorite ja konveierite toiteühenduseks. Väikese kadu ja kõrge stabiilsusega see lahendab ebastabiilse pinge ja ülekuumenemisest põhjustatud väljalülitumise probleemid seadmete pikaajalise töötamise ajal ning tagab pideva kaevanduse tootmise.

3.Avatud kivisöekaevanduse maapealse elektrienergia jaotamise projektid

Jõuülekanne kontoritsoonidele, laoplatsidele, maapealsetele elektromehaanilistele seadmetele ja ajutistele elektrijaotusmajadele avakaevandustes. UV-kindel, vihmakindel ja tolmukindel, sobib keerulistes avatud kaevutingimustes.

4. Infrastruktuuri projekte toetav mäetööstus

Fikseeritud toitekaabli paigaldamine söepesujaamadele, kaevanduste elamukvartalitele ja seda toetavatele kaevandustehastele. See on standardiseeritud üldotstarbeline toitekaabel kogu stseeni ja täistsooni söekaevanduste jaoks.

Tootega lahendatud põhiprobleemid

Kõrvaldage võimalikud elektriohutusohud maa all

Lahendab tõhusalt tavaliste kaablite levinud defekte, nagu halb leegiaeglustus, leegi levimine süttimisel, suure suitsuga mürgituse oht, elektrilekke rike jne. Hoiab ära kaevanduse elektri- ja elektrilöögiga seotud õnnetused ning väldib kaevanduste ohutus-tootmiseeskirjade rikkumisi.

Lahendage kaablite kerge vananemise ja lühikese kasutuseaga seotud probleemid

Levinud kaablitõrgete, sealhulgas niiske, tolmuse ja söövitava kaevanduskeskkonna põhjustatud kaabli koorumise, pragude ja isolatsioonirikkete sihtimine. PVC-isolatsiooniga kaevandustoitekaabel kasutab ilmastikukindlusega täiustatud tehnoloogiat, et pikendada oluliselt kasutusiga ja vähendada sagedasi vahetuskulusid.

Lahendage suure liinikadu ja ebastabiilse toiteallika probleemid

Parandab ebapuhta juhtmega, kõrge takistuse, tugeva kuumuse ja kiire pingelangusega halvemate kaablite puudusi. Garanteerib stabiilse toiteallika pikamaateedel ja suure võimsusega seadmetel ning vähendab seadmete väljalülitamise ja rikke tõenäosust.

Ületada raskused projekti vastuvõtmisel ja mittetäielik kvalifikatsioon

Kõrvaldab väikeste tehaste mittestandardsete toodete probleemid, millel puuduvad kehtivad standardid ja kvalifikatsioonid, mis ei vasta miiniohutusele. Täielikud nõuetele vastavad dokumendid saab igal ajal esitada, et hõlbustada projekti sujuvat lõpetamist ja pakkumiste elluviimist.

Lahendage pikad hanke- ja kohandamisraskused

Kasutab tehasesisest tootmisvõimsust ja laovarusid, et lahendada tööstuse valupunkte, sealhulgas tavapäraste spetsifikatsioonide, pikkade kohandamistsüklite ja keskmise mehe juurdehindlusi. Realiseerib tehase otsetarne, kiire tarne ja nõudmisel kohandamise.

Toote peamised eelised

1. Standardid ja dokumentatsioon

MVV seeria on toodetud vastavalt MT/T 818.12-2009 ja GB/T 3956 nõuetele kehtiva kaabli konstruktsiooni ja juhtme kohta. Tootedokumentatsioon võib sisaldada tehase ülevaatuse protokolle, elektriliste katsete tulemusi ja leegiaeglustajate katseprotokolle vastavalt valitud spetsifikatsioonile ja projekti nõuetele. Täpne standard ja dokumendikomplekt tuleks kinnitada enne tarnimist, kui kehtivad konkreetsed miiniohutuse või projekti vastuvõtmise nõuded.

2. Protsessi ja kvaliteedi kontroll

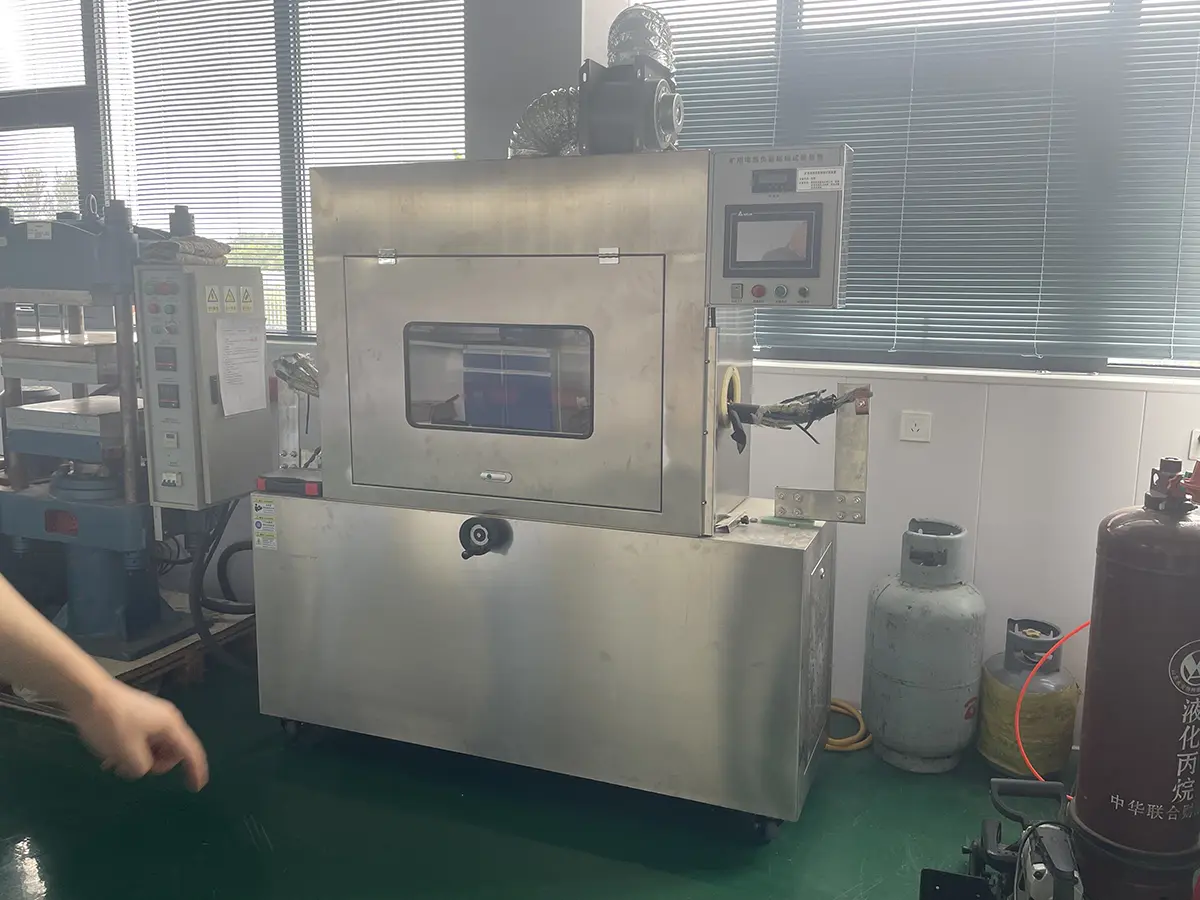

Kvaliteedikontroll hõlmab sissetulevaid materjale, tootmisetapi kontrolli ja valmis kaabli testimist. Peamised kontrollielemendid võivad hõlmata juhtme takistust, isolatsioonitakistust, pingetaluvust, mõõtmete järjepidevust ja leegiaeglustit. Kui nõutakse konkreetseid tolerantse või katseväärtusi, tuleb neid kontrollida valitud kaabli tehniliste kirjelduste ja kohaldatava standardi järgi.

3. Tootmisvõime

Qiancheng haldab elektri- ja kaablitoodete kaablite tootmis- ja testimisrajatisi. Tootmist saab korraldada vastavalt kaabli mudelile, juhi ristlõikele, südamiku konfiguratsioonile, nimipingele ja vajalikule kogusele. Projektitellimuste puhul saab tehnilisi kirjeldusi ja tootmisnõudeid enne valmistamist üle vaadata.

4. Spetsifikatsioonid ja tarnepaindlikkus

Tavalisi kaablispetsifikatsioone saab tarnida vastavalt tootmise saadavusele, samas kui projektitellimusi saab üle vaadata konkreetse südamiku paigutuse, juhtmete suuruse, kaabli pikkuste ja dokumentatsiooninõuete osas. Enne saatmist saab toote spetsifikatsiooni ja kontrollinõudeid kontrollida tellimuse teabega.

5. Rakendusspetsiifiline valik

Kaabli konstruktsioon on mõeldud pigem fikseeritud toitejaotusrakendustele kui seadmetele, mis läbivad pidevat lohistamist ja painutamist. Seetõttu tuleks valikul arvestada paigaldusviisi, mehaanilist liikumist, pingetaset, koormust ja keskkonnatingimusi. Väga mobiilsete kaevandusseadmete jaoks võib sobivam olla painduv kummist ümbrisega kaevanduskaabel.

KKK

K1: Millisele standardile viidatakse MVV kaevanduskaabli jaoks?

V: Tooteteave viitab kehtivale kaevanduskaabli konstruktsioonile MT/T 818.12-2009 ja juhtmenõuete kohta GB/T 3956. Täpselt kohaldatav standard ja tõendavad dokumendid tuleks kinnitada vastavalt valitud mudelile ja projekti spetsifikatsioonile.

Q2: millised pinge ja juhtme suurused on saadaval?

V: Loetletud MVV spetsifikatsioonid sisaldavad nimipingeid 0,6/1 kV ja 1,8/3 kV, tehniliste andmete kohaselt on saadaval ühesooneline, 3-sooneline ja 3+1-sooneline konfiguratsioon. Juhtide ristlõiked võivad olenevalt konstruktsioonist olla vahemikus 1,5 mm² kuni 120 mm².

K3: Kas see kaabel sobib niiskesse maa-alusesse keskkonda?

V: Kaablit võib kaaluda statsionaarsete paigalduste jaoks maa-alustes piirkondades, kus esineb niiskus, tolm ja muud keskkonnategurid, eeldusel, et valitud konstruktsioon vastab saidi nõuetele. Kaabli valimisel tuleks kontrollida kokkupuudet veega, temperatuuri, keemilist kokkupuudet ja paigaldustingimusi, selle asemel, et eeldada, et sama spetsifikatsioon sobib iga kaevanduskeskkonna jaoks.

Q4: Kas seda saab kasutada söelõikuritel või muudel pidevalt liikuvatel seadmetel?

V: See on üldiselt ette nähtud fikseeritud toitejaotusrakenduste jaoks. Söelõikurid ja muud pidevat lohistamist, painutamist või väändumist hõlmavad seadmed nõuavad tavaliselt paindlikku kaevanduskaablit, mis on spetsiaalselt loodud mobiilsideteenuste jaoks.

K5: Millist teavet on hinnapakkumise küsimisel vaja?

V: Esitage vajalik nimipinge, juhi ristlõige, südamiku konfiguratsioon, kaabli pikkus, kogus, paigaldusviis ja rakendusseadmed. Kui projekt nõuab konkreetseid kaevandamissertifikaate, ülevaatusaruandeid või muid tehnilisi dokumente, tuleks need nõuded ka lisada.

K6: Mida tuleks enne kaabli vastuvõtmist kontrollida?

V: Toote mudelit, nimipinget, juhtme suurust, südamiku konfiguratsiooni ja kaabli pikkust tuleks esmalt kontrollida ostu spetsifikatsioonidega. Olenevalt projektist võib ülevaatus hõlmata ka juhtme takistust, isolatsioonitakistust, pingetaluvust, leegiaeglustamist ja nõutavat dokumentatsiooni.

Kaevanduse fikseeritud elektrijaotussüsteemide jaoks tuleks valida PVC-isolatsiooniga kaevandustoitekaabel vastavalt elektrikoormusele, paigaldusmeetodile ja keskkonnatingimustele. Kui paigaldamine hõlmab pidevat seadmete liikumist, tuleks kaabli konstruktsioon eraldi üle vaadata, et tagada selle mehaaniliste omaduste vastavus rakendusele.
