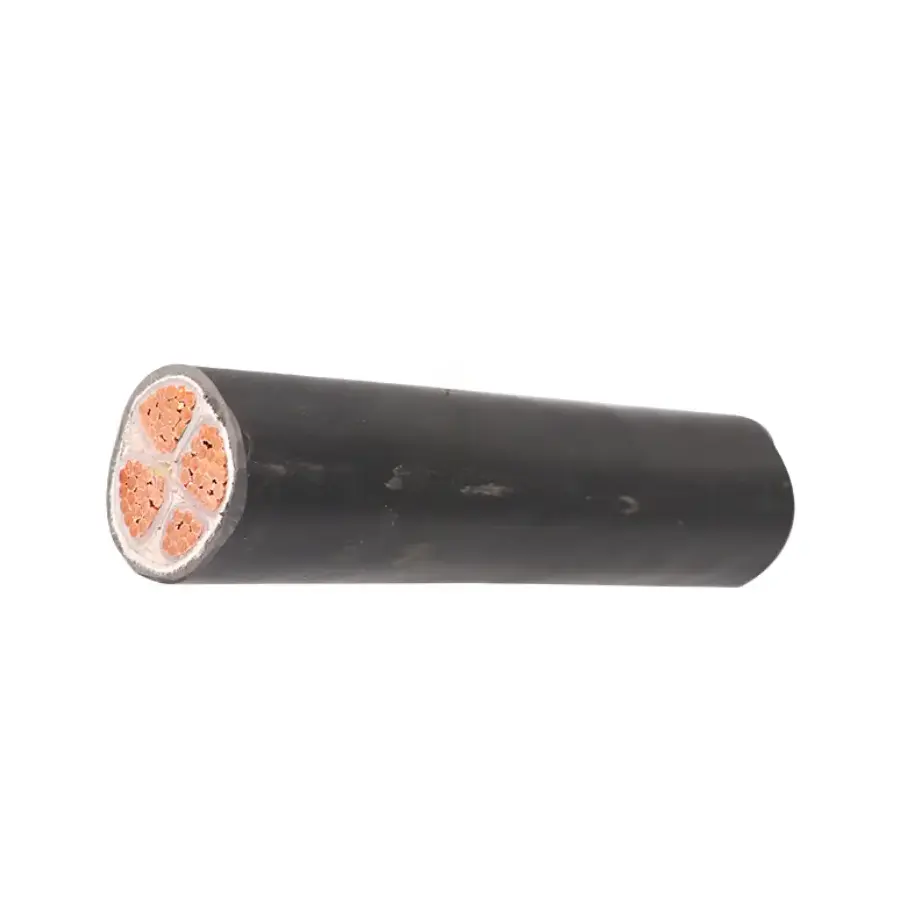

XLPE isoleeritud kaevandustoitekaabel

Mudel: MYJV, MYJV22.

XLPE isoleeritud kaevandustoitekaabel vastab standardile MT/T 818.13-2009, kõrge puhtusastmega hapnikuvabade vaskjuhtmetega, XLPE ristseotud isolatsiooniga ja leegiaeglustava PVC-kestaga. Nimipinge on vahemikus 0,6/1kV kuni 8,7/10kV, pikaajalise töötemperatuuriga 90 ℃. Kaabel on ette nähtud fikseeritud elektrijaotuseks maa-alustes ja avatud söekaevandustes. See on ette nähtud staatiliseks paigaldamiseks ja seda ei tohiks kasutada mobiilsetes seadmetes, mis nõuavad pidevat lohistamist või korduvat painutamist.

Toote spetsifikatsioonide ja tehniliste parameetrite tabel

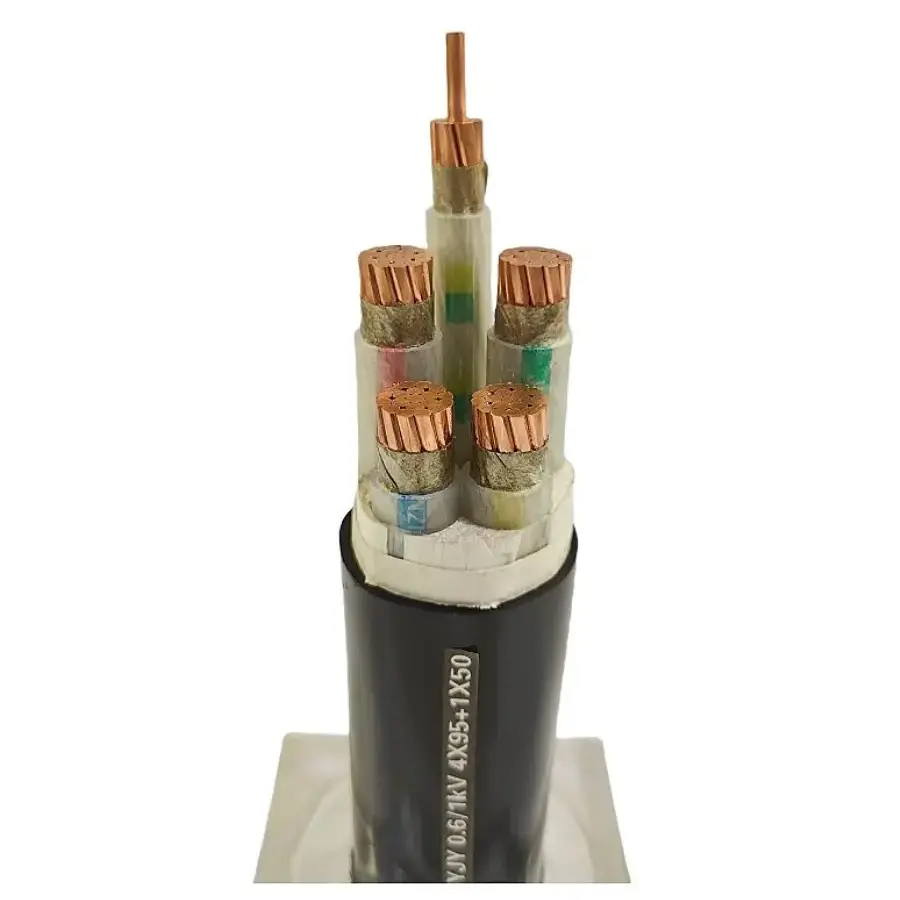

Peamised ehitusomadused

1. XLPE isolatsioon kõrgemate töötemperatuuride jaoks

XLPE isolatsiooni määratud pikaajaline töötemperatuur on 90 ℃ ja lühiajaline lühise temperatuur kuni 250 ℃. Võrreldes PVC-isolatsiooniga pakub XLPE kõrgemat temperatuuri reitingut fikseeritud toiteahelatele, kus juhtme koormust ja ümbritsevaid tingimusi tuleb arvestada koos.

2. Vaskjuht ja elektriline jõudlus

Juht on valmistatud kõrge puhtusastmega hapnikuvabast vasest ja on saadaval tahke või keermestatud konstruktsioonina vastavalt kaabli spetsifikatsioonile. Juhtide ristlõige, südamiku paigutus ja nimipinge peavad vastama ühendatud koormusele, ülekandekaugusele ja paigaldustingimustele. Alalisvoolujuhtme takistust kontrollitakse kehtivate MT 818 või GB/T 3956 nõuete alusel.

3. Leegiaeglustav PVC ümbris

Väliskest pakub kaabli välist kaitset ja sisaldab leegiaeglustavaid omadusi kaevandusrakendustes. Kaasasolev spetsifikatsioon tuvastab ka vastupidavuse õlile ja happe-leeliselisele kokkupuutele. Sobiva ümbrise konstruktsiooni kinnitamisel tuleks arvesse võtta tegelikku keemilist kokkupuudet, veetingimusi, temperatuuri ja mehaanilist pinget.

4. Valikuline teraslindiga soomus

Paigalduste jaoks, kus on vaja täiendavat mehaanilist kaitset, on saadaval teraslindiga soomustatud konstruktsioon. Seetõttu eristab MYJV22 soomuseta MYJV konstruktsioonist selle soomuskiht. Lõplik konstruktsioon tuleks valida vastavalt paigaldusmeetodile, mehaanilisele riskile ja kehtivale projekti spetsifikatsioonile.

Paigaldus- ja rakendustingimused

See kaablivalik on mõeldud pigem püsitoite jaotamiseks kui pidevaks mobiilsideteenuseks. Tüüpilisteks rakendusteks on maa-alused põhimaanteed, elektromehaanilised kambrid, fikseeritud pumbasüsteemid, ventilatsiooniseadmed, konveieri toiteahelad ja muud statsionaarsed kaevanduse elektrijaotuspunktid.

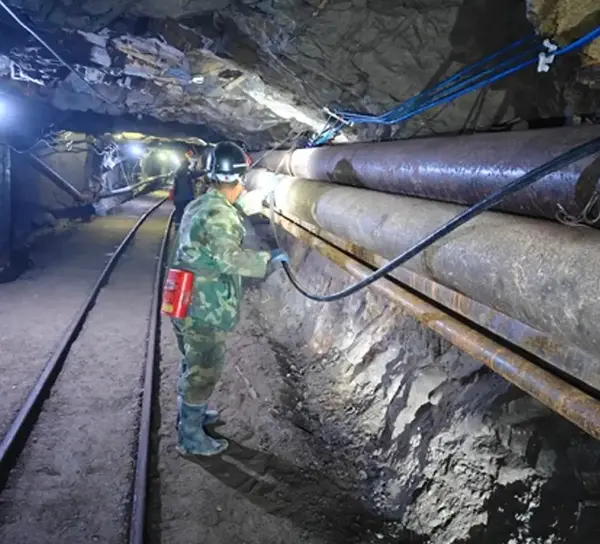

1. Maa-alune püsivoolujaotus

Maa-aluste paigalduste puhul tuleks kaabli spetsifikatsiooni kontrollida nimipinge, koormusvoolu, paigaldustee, ümbritseva õhu temperatuuri, niiskuse kokkupuute ja olemasoleva mehaanilise kaitse suhtes. Kui kaabel juhitakse läbi alade, kus on suurem löögi- või kokkusurumise oht, võib kaaluda soomustatud konstruktsiooni kasutamist.

2. Open-Pit Mine Power Systems

Avakaevanduste püsiahelad võivad hõlmata kokkupuudet välistingimustega, tolmu, vihma ja temperatuurimuutusi. Kaabli valikul tuleks arvesse võtta neid keskkonnatingimusi koos nõutava pingetaseme, juhtme suuruse ja paigalduskorraldusega.

3. Söepesu- ja tugirajatised

Söepesujaamade, pumbaruumide, ventilatsioonisüsteemide ja muude tugirajatiste püsivooluahelaid saab määrata vastavalt seadmete koormusele ja jaotuskaugusele. Kaabli konstruktsiooni tuleks kontrollida tegeliku keskkonna jaoks, selle asemel, et rakendada kõigile kaevandusrajatistele ühte spetsifikatsiooni.

Tehniline valik ja ülevaatus

Enne tellimist tuleks kinnitada vajalik nimipinge, juhi ristlõige, südamike arv, soomuse ehitus, kaabli pikkus ja paigaldusviis. Pikemate toiteliinide puhul tuleks arvestada ka pingelangu ja juhtme takistust koos eeldatava koormusega.

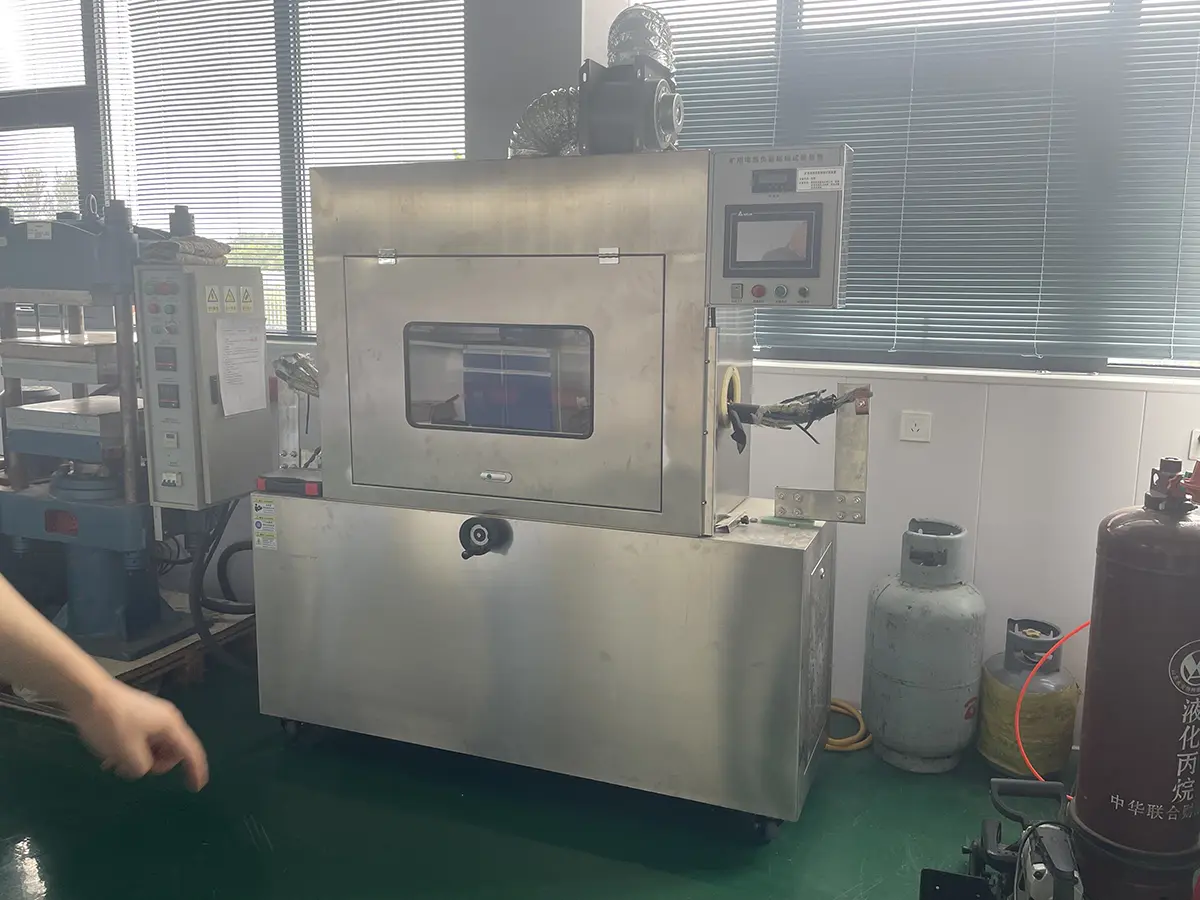

Sissetuleva kontrolli jaoks saab toote mudelit ja kaabli konstruktsiooni kontrollida ostuspetsifikatsioonidega. Olenevalt projekti nõuetest võivad dokumentatsioonid ja katseprotokollid sisaldada juhtmetakistuse, isolatsiooniga seotud katseid, pingetaluvuse tulemusi ja leegiaeglustuse katseid. Kui nõutakse kaevanduspõhist sertifikaati või täiendavaid kontrollidokumente, tuleks need enne tootmist ja saatmist kinnitada.

KKK

Q1: milline standard kehtib selle kaevandustoitekaabli kohta?

V: Toode on määratletud vastavalt standardile MT/T 818.13-2009, juhtmenõuetele viidatakse vajadusel GB/T 3956. Projekti jaoks vajalik täpne standard ja dokumentatsioon tuleks kinnitada valitud mudeli ja nimipingega.

Q2: millised pinge ja juhtme suurused on saadaval?

V: Loetletud nimipinge vahemik on 0,6/1 kV kuni 8,7/10 kV, tehnilises tabelis on toodud juhtmete ristlõiked vahemikus 2,5 mm² kuni 300 mm². Südamiku konfiguratsioon võib olla 3-sooneline või 3+1-tuumaline, kusjuures täpne kombinatsioon sõltub valitud kaabli spetsifikatsioonist.

Q3: Mis vahe on MYJV ja MYJV22 vahel?

V: MYJV viitab XLPE-isolatsiooniga PVC-kattega konstruktsioonile, samas kui MYJV22 lisab teraslint-soomust. Soomustatud versiooni peetakse juhul, kui paigaldamine nõuab täiendavat mehaanilist kaitset. Sobiv konstruktsioon sõltub kaabli trassist ja paigaldustingimustest.

Q4: Kas seda kaablit saab kasutada söelõikuritel või muudel mobiilsetel kaevandusseadmetel?

V: Ei. See kaabel on ette nähtud staatiliseks paigaldamiseks ja fikseeritud toitejaotuseks. Pidevat lohistamist, korduvat painutamist või muud mobiilset teenust hõlmavad seadmed nõuavad tavaliselt painduvat kaevanduskaablit, mis on spetsiaalselt selle töötingimuste jaoks ette nähtud.

K5: Millist teavet tuleks pakkumise küsimisel esitada?

V: Nõutav teave sisaldab tavaliselt nimipinget, juhtme ristlõiget, südamiku konfiguratsiooni, kaabli pikkust, kogust, paigaldusmeetodit ja rakendusseadmeid. Kui projekt nõuab konkreetset sertifitseerimist, ülevaatuse protokolle, pakkimisnõudeid või tehnilisi dokumente, tuleks need ka päringusse märkida.

K6: Mida tuleks enne saatmist või saidi vastuvõtmist kontrollida?

V: Kontrollige kaabli mudelit, nimipinget, juhtme suurust, südamiku konfiguratsiooni, soomuse tüüpi ja kaabli pikkust vastavalt ostu spetsifikatsioonidele. Olenevalt projektist vaadake enne vastuvõtmist läbi asjakohased elektrikatsete tulemused, juhtide takistuse andmed, pingetaluvuse andmed, leegiaeglustaja dokumentatsioon ja nõutavad sertifikaadid.

Kaevanduse fikseeritud elektrijaotussüsteemide jaoks tuleks XLPE isoleeritud kaevandustoitekaabel valida vastavalt elektrikoormusele, nimipingele, paigaldusmeetodile ja keskkonnatingimustele. Pideva liikumisega rakenduste puhul tuleks kaabli konstruktsioon eraldi üle vaadata, et see vastaks seadme mehaanilistele nõuetele.
