Qianchengi 21/35 kV XLPE isoleeritud toitekaabel vastab kõrgepinge põhiliinide püstitamise nõuetele, nagu linna elektrivõrgu renoveerimine ja tööstuslike kaevandusalajaamade elektriülekanne.
Qiancheng 21/35kV XLPE isoleeritud toitekaabel. See vastab kahele standardile GB/T 12706 ja IEC 60840. 21/35 kV nimipingega toimib see peamise kesk- ja kõrgepinge jõuülekandekaablina.

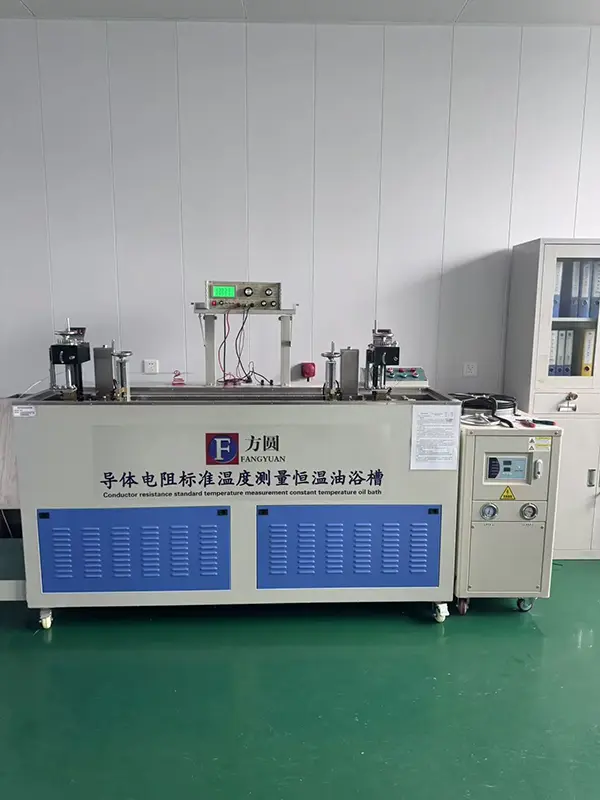

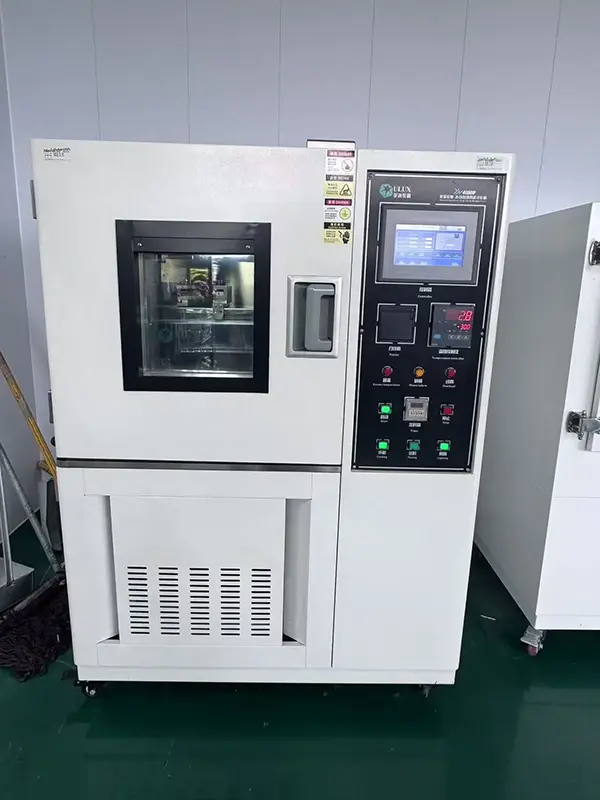

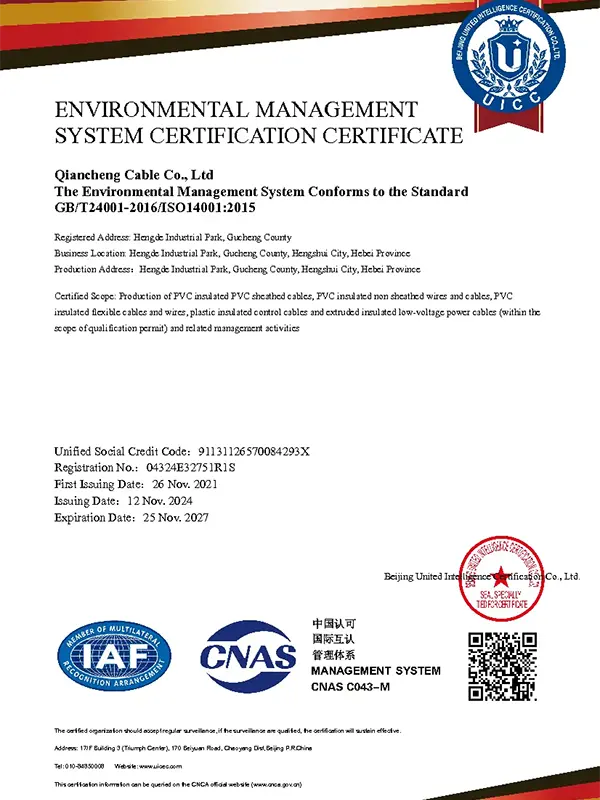

Meie tehasel on 20-aastane kaablitootmise kogemus. See on varustatud CNAS-i akrediteeritud katselaboriga. Täielikku kvalifikatsiooni saab kontrollida ametlikul veebisaidil. Iga kaablipartiiga on kaasas kvaliteedikontrolli aruanded ja tehasesertifikaadid ning kõik kvalifitseerimisdokumendid on kontrollimiseks jälgitavad.
Rohkem kui 800 000 meetrit Qiancheng 21/35kV XLPE isoleeritud toitekaablit on tarnitud alajaamade laiendamiseks, kõrgepinge toiteallika renoveerimiseks kaevanduspiirkondades ja Shandongi piirkonna tööstusparkide üldiste elektrijaotusprojektide jaoks. Välikatsed näitavad, et pärast 3-aastast pidevat täiskoormusel töötamist ei esine isolatsiooni vananemist ega purunemist.
|
Juhi nimi ristlõikepindala (mm²) |
Isolatsiooni paksus (mm) |
Katte paksus (mm) |
Ligikaudne kaabli välisläbimõõt (mm) |
DC takistus Cu (Ω/km) |
DC takistus Al (Ω/km) |
Testpinge (kV/5 min) |
Ampacity-Cu õhus (A) |
Ampacity-Al õhus (A) |
Ampacity-Cu otsemaetud pinnases (A) |
Ampacity-Al otse maetud pinnases (A) |
|
1 × 50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1 × 70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1 × 95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1 × 120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1 × 150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1 × 185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1 × 240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1 × 300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1 × 400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1 × 500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1 × 630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1 × 800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1 × 1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1 × 1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

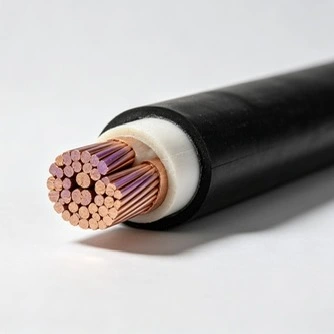

Kõrge puhtusastmega hapnikuvaba tihendatud keerutatud vaskjuht. Juhi mõõdetud alalisvoolutakistust hoitakse rangelt riiklike standardite piirides, millel on madal juhtivuskadu. Mõõdetud temperatuuri tõus tugeva voolu koormuse korral ≤65K.
Toodetud integreeritud kolmekordse koekstrusiooniprotsessiga. Isolatsiooni paksus on ühtlane ilma õhuvahedeta. See talub stabiilselt 42 kV toite-sageduse pingetesti 1 tund ilma rikketa. See toimib Qiancheng 21/35kV XLPE isoleeritud toitekaabli südamiku survet kandva struktuurina.
Sisemise pooljuhtkilbi ja välimise pooljuhtvarje kombineeritud struktuur, mis ühtlustab elektrivälja jaotust ja hoiab ära lokaalse elektrivälja kontsentratsiooni põhjustatud isolatsioonikahjustused.
Terasteibist soomus peab vastu muljumisjõule ja maa-alustest kaevamistest tulenevatele kahjustustele. HDPE-väliskest tagab happe-leelise korrosioonikindluse ja UV-vananemiskindluse, mis sobib mitmeks paigaldamiseks: otsene matmine, juhtmestiku paigaldamine ja kaablialuse marsruutimine.
XLPE ristseotud materjali temperatuurikindlusklass on 90 ℃. See talub lühiajalist ülekoormust temperatuuril 250 ℃ 5 sekundit ilma sulamata. Pikaajalise suure koormuse ülekande korral isolatsioon peaaegu ei halvene, vähendades liinirikke hoolduse sagedust.
Katseprotseduurid vaskmaterjali sissetuleva kontrollist kuni valmis kaabli tarnimiseni. Peamised katseandmed, sealhulgas pingetaluvus, osaline tühjenemine ja termiline vanandamine, salvestatakse süsteemi. Ostjad saavad partiinumbrite kaudu juurde pääseda kõikidele algsetele katseandmetele.
Jõudlus Kompaktvormitud juht saavutab täiteteguri üle 92%. Võrreldes tavaliste lõdvalt keerdunud kaablitega väheneb liini pingelang tegelikul mõõtmisel umbes 7%, mis säästab energiatarbimise kadu pikaajalise elektrivõrgu töötamise ajal.
Kohandatavad Qiancheng 21/35kV XLPE isoleeritud toitekaabli valikud: LSZH halogeenivaba vähese suitsuga ümbris, A-klassi leegiaeglustav tüüp ja tulekindel tüüp, mis kohandub spetsiaalsete tulekaitse töötingimustega, nagu tunnelid ja kinnised toitejaotusruumid.
Enne laotamist asetage kaeviku põhjale peenliivapadi. Soomustatud kaablite matmissügavus ≥0,8m. Vältige raskete sõidukite veeremise alasid. Täielik marsruudi märgistus pärast ehitamist, et vältida kaabli katkemist hilisemal kaevamisel.
Ühe Qiancheng 21/35kV XLPE isolatsiooniga toitekaabli puhul peab painderaadius olema vähemalt 15-kordne kaabli välisläbimõõt. Varuge soojuse hajumise vahed mitme kaabli paigutuse jaoks, et vältida tihedast virnastamisest põhjustatud ülekuumenemist.
Vältige pikaajalist sukeldumist tugevalt söövitavasse kanalisatsiooni ja kaitsmata välitingimustesse intensiivse päikesevalguse käes. Eelsoojendage kaableid enne paigaldamist temperatuuril alla 0 ℃, et vältida väliskesta rabedat pragunemist.
Toitesageduse pingetaluvuse korduskatse tehakse pärast laotamise lõpetamist. Sisselülitamine on lubatud alles pärast testide läbimist. Meie professionaalsed tehnikud võidakse kohale saata, et pakkuda kohapealseid vastuvõtujuhiseid.
V: Võrreldes tavapärase lõdvalt keerdunud juhtmega võib tihendatud konstruktsioon vähendada juhtmevahesid ja toetada madalamat elektritakistust. Samuti aitab see juhtida temperatuuri tõusu suure voolukoormuse korral, mis on kasulik pikaajaliste jõuülekanderakenduste jaoks.
V: XLPE isolatsiooni pikaajaline töötemperatuur on 90 ℃. Lühise või lühiajalise ülekoormuse tingimustes talub isolatsioon kindlaksmääratud lühikese aja jooksul kuni 250 ℃ temperatuuri. Tegelikud tööpiirangud peaksid järgima kehtivat kaablistandardit ja paigaldustingimusi.
V: Sisemine ja välimine pooljuhtkiht aitab kontrollida elektrivälja jaotust isolatsiooni ümber. Vähendades lokaliseeritud elektrivälja kontsentratsiooni juhi ja isolatsiooniliidestes, toetab varjestussüsteem stabiilset isolatsioonijõudlust kõrgepinge töötamise ajal.
V: Üldiselt eelistatakse soomustatud konstruktsiooni, kus otsene matmine nõuab täiendavat mehaanilist kaitset. Kaeviku põhja võib paigaldada sobiva liivapadja ja matmissügavus peaks vastama kehtivale projekti spetsifikatsioonile. Kaablite marsruudid peaksid olema ka pärast paigaldamist selgelt märgistatud, eriti piirkondades, kus võib tekkida hilisem kaevamine või sõidukite liiklus.
V: Ühe kaabli minimaalne painderaadius ei tohi olla väiksem kui 15 korda selle välisläbimõõt, kui kehtivad spetsifikatsioonid ei sätesta teisiti. Kui mitu kaablit on paigaldatud paralleelselt, tuleb soojuse hajutamiseks säilitada piisav vahemaa. Vältida tuleks liigset virnastamist, et vältida tarbetut temperatuuritõusu.
V: Vältida tuleks pikaajalist kokkupuudet tugevalt söövitava kanalisatsiooniga ja kaitsmata välistingimustega koos intensiivse päikesevalgusega, välja arvatud juhul, kui valitud kaablikonstruktsioon on nendes keskkondades kontrollitud. Paigaldamisel ümbritseva õhu temperatuuril alla 0 ℃ tuleks võtta asjakohaseid eelsoojendusmeetmeid, et vähendada ümbrise hapra kahjustamise ohtu.
V: Pärast paigaldamist tuleb vastavalt kehtivatele standarditele ja projekti nõuetele läbi viia nõutav elektrikontroll ja toitesageduse pingekindluse test. Ahela tohib pingestada alles pärast vajalike testide läbimist ja paigalduse vastuvõtmist. Tehnilist abi saab pakkuda projektipõhiste vastuvõtmise nõuete täitmiseks.
