8,7/15kV XLPE isoleeritud toitekaabel

Qiancheng 8,7/15kV XLPE isoleeritud toitekaablit kasutatakse 15kV-klassi keskpinge elektrijaotussüsteemides, sealhulgas uutes paigaldustes, võrguuuendustes ja tööstuslikes elektriprojektides. Tootevalikus on vask- ja alumiiniumjuhtmete valikud, erinevad ristlõikepinnad ning soomus- või soomusta konstruktsioonid. Qiancheng haldab ettevõttesiseseid katse- ja tootmisandmeid, et toetada kontrolli, partiide identifitseerimist ja toote jälgitavust.

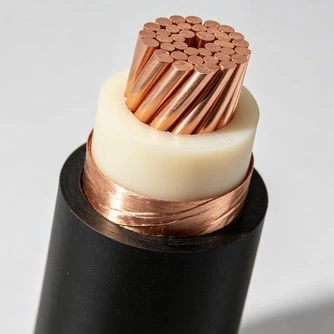

Ehitus ja tooteomadused

XLPE isolatsioon ja elektriline jõudlus

XLPE-isolatsioonil on väiksem dielektriline kadu kui tavalisel PVC-isolatsioonil ja seda kasutatakse laialdaselt keskpingekaablisüsteemides. Selle ristseotud struktuur tagab termilised ja elektrilised omadused, mis on vajalikud pidevaks tööks kindlaksmääratud pingetasemel. Esitatud tootmisandmetes on isolatsiooni paksuse tolerants ±0,05 mm, samas kui tegelikud tolerantsid ja katsenõuded peavad olema vastavuses kehtiva toote spetsifikatsiooniga.

Metallist varjestus keskpinge tööks

Kaablil on kahekordne vasklindiga varjestuskonstruktsioon, mille kindlaksmääratud ümbermõõt on ≥25%. Metallekraan moodustab osa kaabli elektrivälja juhtimissüsteemist ja annab vastavalt valitud konstruktsioonile kindlaks määratud tee rikkega seotud voolu jaoks. Osalise tühjenemise ja pingetaluvuse testimise võib vastavalt kehtivatele tehnilistele nõuetele lisada valmistoote kontrollimisse.

Valikuline halogeenivaba vähese suitsuga konstruktsioon

Halogeenivaba vähese suitsuga ümbrise valiku saab määrata, kui projekti tulekindlusnõuded nõuavad suitsu ja söövitavate gaaside heitkoguste vähendamist põlemisel. Kaasasolevates tehnilistes andmetes on valguse läbilaskvus ≥70% kohaldatavate katsetingimuste puhul. Spetsiifiliste tuleohutuse kinnitusnõuetega projektide puhul tuleks nõutav standard, katsearuanne ja dokumentatsioon kinnitada enne tootmist.

Vasest ja alumiiniumist juhtmete valikud

Vasest ja alumiiniumist juhikonstruktsioonid võimaldavad kaablit sobitada erinevate elektri-, paigaldus- ja projektikulunõuetega. Vask tagab suurema elektrijuhtivuse, samas kui alumiinium võib vähendada juhtme kaalu ja seda võib kaaluda, kui kaabli kaal ja pikamaa paigalduslogistika on olulised. Lõpliku valiku puhul tuleks arvesse võtta võimsust, pingelangust, kaabli pikkust, paigaldustingimusi ja otsmisnõudeid.

Ristlõikepindade vahemik

Loetletud spetsifikatsioonid hõlmavad laia valikut juhtme suurusi koos esitatud andmetega, sealhulgas ühe- ja kolmesoonelised konstruktsioonid. Kättesaadavus, tootmispikkus ja juhtme konfiguratsioon tuleks kinnitada vastavalt nõutavale spetsifikatsioonile. Projektitellimuste puhul tuleb päringus selgelt välja tuua juhtme materjal, ristlõikepindala, südamiku paigutus, mantli ehitus ja kaabli pikkus.

Paigaldusvõimalused väljas ja otse maetud

Kaablit saab tarnida kaablirennide, tunnelite, kaevikute ja otsemaetud rakenduste konstruktsioonidena. Kui on vaja täiendavat mehaanilist kaitset, võib kaaluda soomuskonstruktsiooni kasutamist. Kattematerjali, pinnase tingimusi, UV-kiirgust, niiskust, keemilist kokkupuudet ja väliseid mehaanilisi koormusi tuleks vaadata koos, mitte valida kaablit ainult pinge järgi.

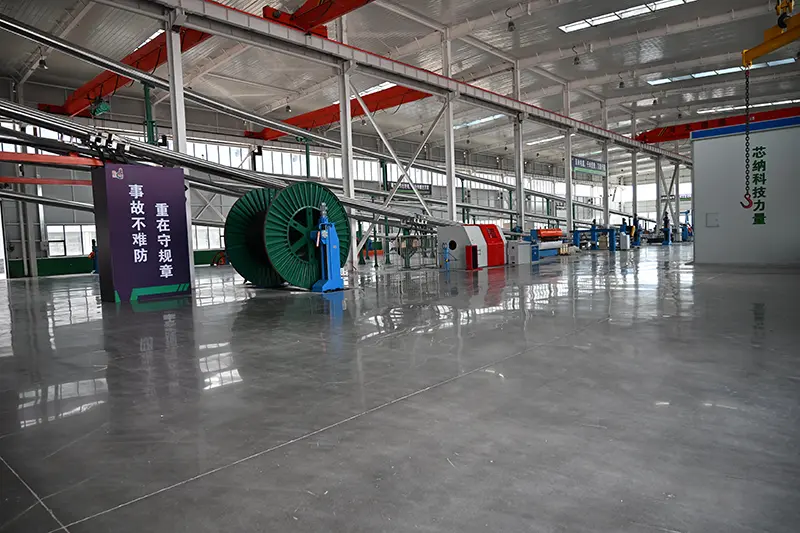

Tootmise ja kvaliteedi kontroll

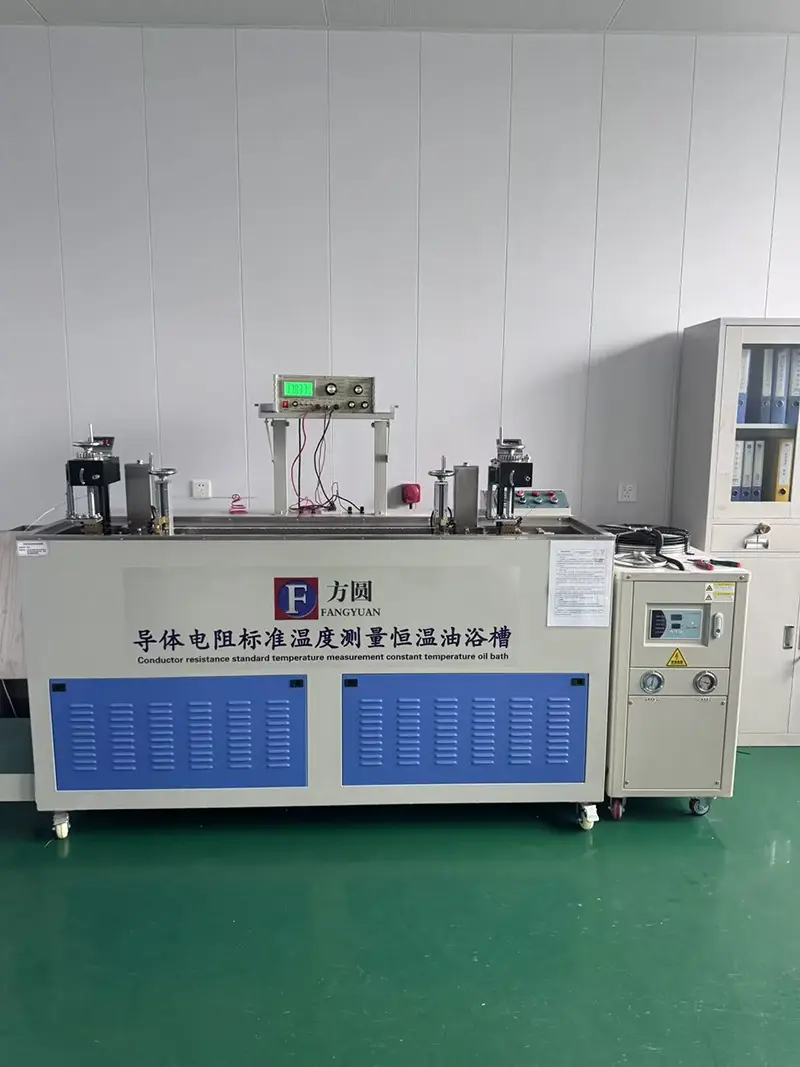

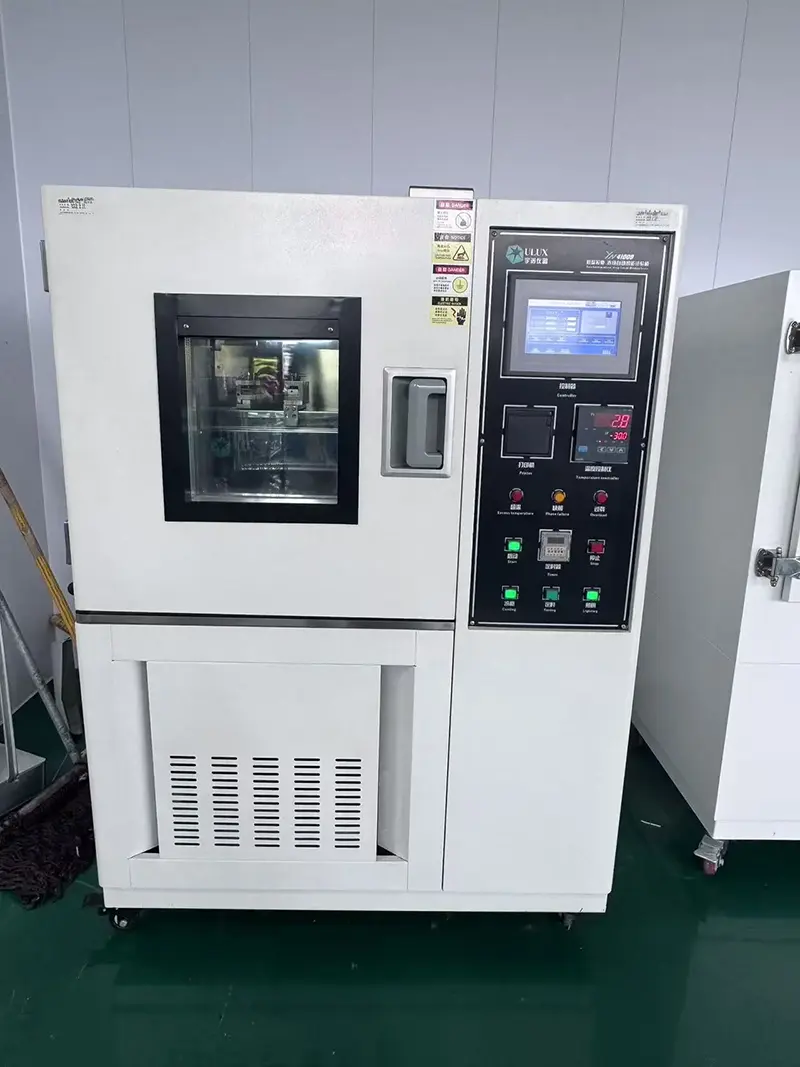

Qiancheng säilitab kaablitoodete tootmis- ja testimisandmeid, kusjuures kontroll hõlmab asjakohaseid elektri- ja mõõtmete nõudeid vastavalt valitud spetsifikatsioonile. Olenevalt tellimusest võib ülevaatusdokumentatsioon sisaldada juhtme takistust, isolatsiooniga seotud katseid, pingetaluvuse tulemusi ja muid täpsustatud katsedokumente. Partii identifitseerimine toetab jälgitavust valmis kaabli ja selle tootmisdokumentatsiooni vahel.

Toote spetsifikatsioonid ja tehnilised parameetrid

Tehnika- ja valikukaalutlused

Isolatsioon ja elektriline töökindlus

Keskpingekaabli valimine nõuab tähelepanu isolatsiooni seisukorrale, elektrivälja juhtimisele ja projektile kohaldatavatele elektrikatsetusnõuetele. XLPE isolatsioon ja metallist varjestussüsteem töötavad koos kaabli isolatsioonistruktuuri osana. Niisketes või keemiliselt avatud piirkondades paigaldamisel tuleks kontrollida ka ümbrise materjali ja keskkonnakindlust, selle asemel, et tugineda ainult nimipingele.

Tulekindluse nõuded

Raudteetransiidirajatiste, maa-aluste tunnelite, haiglate ja muu suletud infrastruktuuri puhul võivad tulekindlusnõuded mõjutada mantli konstruktsiooni valikut. Kui on ette nähtud halogeenivaba vähese suitsuga kaabel, tuleks enne tellimist projekti spetsifikatsiooniga kinnitada nõutavad suitsu-, leegi- ja gaasiheitmete katsestandardid.

Dirigendi valik projektitingimuste jaoks

Vase ja alumiiniumi versioone tuleks võrrelda tegelike elektri- ja paigaldusparameetrite alusel. Olulised tegurid on juhtme takistus, lubatud vool, pingelang, kaabli kaal, trassi pikkus, lõpetamisviis ja paigaldusmaksumus. Tehnilises tabelis toodud võimsuse väärtusi tuleks kasutada koos projekti tegelike paigaldustingimustega, kuna lubatud vool sõltub paigaldusest ja keskkonnateguritest.

Proovi, tootmise ja kontrolli järjepidevus

Projekti hanke puhul peaks näidisspetsifikatsioon vastama lõplikule tootmisspetsifikatsioonile juhtme materjali, ristlõike pindala, südamiku konfiguratsiooni, isolatsiooni, kesta ja nimipinge osas. Partii kontrollimise protokollid annavad praktilise viite valmistoodete kontrollimiseks kokkulepitud tehniliste nõuetega enne saatmist.

Ekspordi ja projekti aktsepteerimise dokumentatsioon

Välismaiste projektide puhul tuleks enne tootmist kindlaks teha nõutavad tehnilised dokumendid. Olenevalt lepingust ja sihtkoha nõuetest võib dokumendipakett sisaldada toote spetsifikatsioone, katseprotokolle, ülevaatuse protokolle ja sertifikaate, mida nõutakse projektis või kehtivates eeskirjades. Kui tellimus nõuab, saab koostada hiina ja ingliskeelset dokumentatsiooni.

Paigaldusmeetodid

Paigaldusmeetodid ja ehitusjuhised

Qiancheng 8,7/15kV XLPE isoleeritud toitekaablit saab vastavalt valitud konstruktsioonile paigaldada kaablirennidele, kaablitunnelitesse, kaablikraavidesse ja kanalitesse. Otsest matmist võib kaaluda seal, kus pinnas ja mehaanilised tingimused on sobivad; soomuskonstruktsiooni kasutatakse üldiselt siis, kui on vaja täiendavat mehaanilist kaitset.

Paigaldamise ajal tuleb järgida etteantud minimaalset painderaadiust ning kaitsta kaablit teravate servade ja liigsete tõmbejõudude eest. Kui ümbritseva õhu temperatuur on alla 0 ℃, nõuab komplekti kuuluv paigaldusnõue kaabli eelsoojendamist üle 5 ℃ enne paigaldamist. Ühesoonelisi vahelduvvoolukaableid ei tohiks terastorudesse eraldi paigaldada, kuna indutseeritud pöörisvooluküte võib mõjutada kaabli tööd.

Rakenduse stsenaariumid

Tööstus- ja kaevandusenergia jaotus

Levinud rakendused hõlmavad keskpinge elektrijaotust kaevandustes, keemiatehastes ja suurtes tööstusrajatistes. Lõplik konstruktsioon tuleks valida vastavalt koormusele, paigaldusviisile, keskkonnamõjule ja nõutavale mehaanilise kaitse tasemele.

Linnatranspordi ja kommunaalteenuste infrastruktuur

Raudteetransiidirajatiste ja maa-aluste tunnelite keskpinge jaotusvõrgud võivad vajada täiendavaid tuleohutuskaalutlusi. Kui projekti spetsifikatsioonid nõuavad suitsu vähendamise ja halogeenivabade materjalide kasutamist, saab määrata vastava ümbrise konstruktsiooni.

Tehno- ja alajaamavõrgud

Kaablit saab rakendada keskpinge jaotus- ja ülekandeahelates, mis on seotud uute alajaamade, võrgu renoveerimise ja piirkondliku elektrijaotusega. Juhtide suurus ja paigaldusviis peavad vastama arvutatud koormusele ja marsruuditingimustele.

Avalikud ja ärihooned

Haiglad, ärikompleksid ja muud suured hooned võivad sisemiseks või sissetuleva elektrijaotuse jaoks kasutada keskpingekaablisüsteeme. Kaabli konstruktsiooni määramisel tuleks arvesse võtta tulekindlust, marsruudiruumi, mehaanilist kaitset ja juurdepääsu hooldusele.

KKK

K1: Mida teeb kahekordne vasklindiga varjestus keskpingekaablis?

V: Vasklindiga varjestus moodustab osa elektrivälja juhtimis- ja maandussüsteemist. Kaasasolev spetsifikatsioon annab varjestuse ülekandemääraks ≥25%, samas kui osalise tühjenemise ja pingetaluvuse teste saab kasutada valmiskaabli elektrilise seisukorra kontrollimiseks vastavalt kehtivatele nõuetele.

Q2: Miks kasutatakse selle pingeklassi jaoks tavapärase PVC isolatsiooni asemel XLPE-d?

V: XLPE-l on elektrilised ja termilised omadused, mis muudavad selle laialdaselt kasutatavaks keskpinge toitekaablites, sealhulgas väiksem dielektriline kadu ja vastupidavus veest tingitud vananemisele. Isolatsiooni tegelikku jõudlust tuleks hinnata koos kaabli konstruktsiooni, katsetulemuste ja paigaldustingimustega.

K3: Millal tuleks kaaluda halogeenivaba vähese suitsuga versiooni?

V: Seda võib kaaluda, kui projekti spetsifikatsioonis on erilist rõhku pandud suitsu tekkele, halogeenisisaldusele või söövitavatele põlemisproduktidele. See on tavaline suletud või tihedalt asustatud infrastruktuuri puhul. Enne tellimist tuleb kinnitada kohaldatav tulekindlusstandard ja nõutav katsedokumentatsioon.

Q4: Kas kaablit saab paigaldada niisketesse kaevandustesse või keemiatehastesse?

V: Nende keskkondade puhul võib seda kaaluda, kui valitud kesta ja kaabli konstruktsioon vastavad tegelikele tingimustele. Valiku tegemisel tuleks üle vaadata niiskus, keemiline kokkupuude, temperatuur, pinnase tingimused ja mehaanilised koormused. Ainuüksi XLPE isolatsiooni olemasolu ei määra, kas kaabel sobib igasse tööstuskeskkonda.

K5: Millal on vaja soomustatud ehitust?

V: Soomustatud konstruktsiooni peetakse üldiselt silmas, kui kaabel võib kogeda täiendavaid mehaanilisi jõude, eriti otse maetud paigaldiste puhul. Kaablirennide, tunnelite ja kaitstud kaevikute puhul võib soomustamata konstruktsioon olla piisav, kui paigaldustingimused tagavad piisava mehaanilise kaitse.

Q6: millised juhtmete suurused ja konfiguratsioonid on saadaval?

V: Kaasasolev tehniline tabel hõlmab mitut ühe- ja kolmetuumalist konfiguratsiooni erineva suurusega vasest ja alumiiniumist. Vajalik juhtmematerjal, ristlõikepindala, südamike arv ja kaabli pikkus tuleks kinnitada projekti koormuse arvutamise ja paigaldusmeetodiga.

Q7: Kuidas tuleks valida vask- ja alumiiniumjuhte?

V: Vaske ja alumiiniumi tuleks võrrelda voolu läbilaskevõime, juhi takistuse, pingelanguse, kaabli kaalu, trassi pikkuse, otsmisnõuete ja paigaldustingimuste alusel. Tabelis olevad praegused väärtused on toodud paigaldustingimuste kontrollväärtused ja neid ei tohiks käsitleda iga projekti puhul universaalsete väärtustena.

Q8: Mida tuleks enne otse maetud paigaldamist kontrollida?

V: Kontrollige kaabli konstruktsiooni, kaitsenõudeid, pinnase tingimusi, matmisrada, mehaanilist kaitset, painderaadiust ja kehtivat paigaldustemperatuuri. Teravad esemed tuleks kaabli trassilt eemaldada ja paigaldus peab järgima projektis ette nähtud käsitsemis- ja testimisprotseduure. Ühesooneliste vahelduvvoolukaablite puhul tuleks üle vaadata ka paigutus metalltorude sees, et vältida liigset indutseeritud kuumenemist.

Hinnapakkumist taotledes esitage nimipinge, juhi materjal, ristlõikepindala, südamiku konfiguratsioon, kaabli pikkus, paigaldusviis ja rakenduskeskkond. See teave võimaldab kontrollida kaabli ehitust ja tehnilist dokumentatsiooni projekti tegelike nõuetega.
