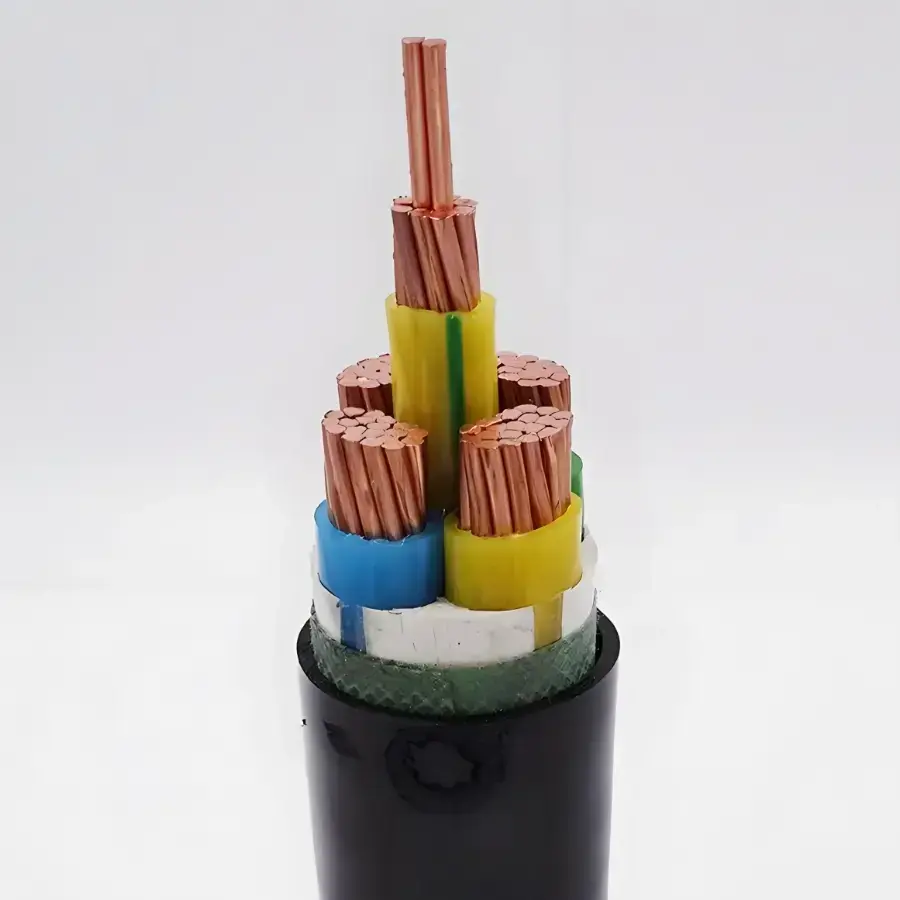

XLPE tulekindel vasest juhtkaabel

Tootemudelid: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 jne.

Tulekaitse- ja avariijuhtimissüsteemides peab juhtkaabel jätkama elektriliste signaalide edastamist, kui see puutub kokku ebatavalise kuumuse või tulekahjuga. XLPE tulekindel vasest juhtkaabel on mõeldud nende madalpingeahelate jaoks, mis katab siseruumide marsruutimise, varjestatud signaalijuhtmestiku ja mehaaniliselt kaitstud paigaldiste konfiguratsioonid. Selle tootevalikus on soomustamata, varjestatud ja soomustatud konstruktsioonid, mis sobivad erinevatele paigaldustingimustele.

Kaabel sisaldab vaskjuhet, XLPE isolatsiooni ja kahekihilist sünteetilisest vilgukivist teibist tulekindlat struktuuri. Kaasasolevad tehnilised andmed määravad XLPE isolatsiooni maksimaalseks pikaajaliseks töötemperatuuriks 90 ℃. Südamike arvu, juhtme ristlõike, varjestuse ja soomuse saab valida vastavalt juhtahelale, seadmete ühendamisele ja paigaldusmeetodile.

Toote spetsifikatsioon, mõõtmed ja tehniliste parameetrite tabel

Ehitus ja tulekindel jõudlus

Kõrge puhtusastmega vaskjuht

Kaasasolevas spetsifikatsioonis on juhi materjaliks 99,99% kõrge puhtusastmega hapnikuvaba vask. N-KYJV jaoks on loetletud 1. klassi tahked juhid, samas kui vastavate painduvate mudelite jaoks on saadaval paindlikud juhtmekonfiguratsioonid. Loetletud on ristlõiked 0,75 kuni 6 mm² ja südamikukogused 2 kuni 61, mis võimaldab kaabli konfiguratsiooni sobitada erinevate juhtahelate paigutustega.

XLPE isolatsioon

XLPE ristseotud polüetüleen moodustab esmase isolatsioonikihi. Tehnilised andmed määravad maksimaalseks pikaajaliseks töötemperatuuriks 90 ℃ ja lühiajaliseks ülekoormustolerantsiks 130 ℃. Kaabli valimisel tuleks seda temperatuurivahemikku arvesse võtta koos juhtme koormuse, keskkonnatingimuste ja tegeliku paigalduskeskkonnaga.

Kahekihiline vilgukivist tulekindel struktuur

Tulekindel kiht koosneb kahekihilisest sünteetilisest vilgukivi teibist mähisest. Kaasasolevate spetsifikatsioonide kohaselt võib kaabel olla pinge all 90 minutit lahtise tule temperatuuril, mis ei ole madalam kui 830 ℃. Tulekindel kiht on seetõttu hädajuhtimis- ja signaaliahelate kaabli konstruktsiooni oluline osa, kus on ette nähtud vooluahela töö jätkamine.

Leegiaeglustav väliskest

Väliskest on määratletud kui leegiaeglustav polüolefiin. Lisaks sisemise kaabli konstruktsiooni kaitsmisele paigaldamise ja hooldamise ajal on ümbris ette nähtud leegi leviku piiramiseks märgitud tulekindluse tingimustes.

Erinevate paigaldustingimuste mudelid

Soomustamata NH-KYJY/NH-KYJYR konstruktsiooni minimaalne painderaadius on 6 korda suurem kaabli välisläbimõõdust ning seda saab kasutada kaablirennide, sisekanalite ja kaablikraavide jaoks. Kui elektromagnetilised häired on muret tekitavad, tagab varjestatud NH-KYJYP konfiguratsioon vaskpunutisega varjestuse, mille katvus on vähemalt 80%.

Mehaanilise surve või maa-aluse paigaldusega marsruutide jaoks on N-KYJV22 ja N-KYJY23 loetletud kahekihilise teraslintsoomuse ja minimaalse painderaadiusega kaabli välisläbimõõdust 12 korda. Enne soomuskonstruktsiooni valimist tuleb kinnitada paigaldusviis, mehaaniline kokkupuude, matmistingimused ja nõutav kaitsetase.

Kus kaablit kasutatakse

Tulekaitsesüsteemid

Tulekahjusignalisatsioonide, sprinklerpumpade, suitsu väljalaskeventilaatorite, tuletõkkeluukide ja avariivalgustuse juhtimis- ja signaaliahelad saavad kasutada kaablit seal, kus nõutavad tulekindlus ja elektrilised parameetrid vastavad projekti spetsifikatsioonile.

Maa-alused ja kinnised rajatised

Tunnelid, laiaulatuslikud kommunaalkoridorid, maa-alused parkimisalad ja muud kinnised ruumid võivad vajada avariiseadmete ja tulekaitseühendussüsteemide tulekindlat juhtjuhtmestikku.

Uued energiarajatised

Fotogalvaanilised elektrijaamad, energiasalvestusseadmete ruumid ja laadimisinfrastruktuur võivad hõlmata avariijuhtimisahelaid, mille puhul tuleb temperatuuri, tulekindlust ja paigaldustingimusi arvestada koos.

Avalikud ja suure asustatud hooned

Haiglad, koolid, kaubanduskeskused, lennujaamad ja büroohooned võivad vajada avariisüsteemide ja hoonete teenindusseadmete tulekindlaid juhtimisahelaid.

Tööstusrajatised

Metallurgia-, keemia- ja muud tööstusettevõtted võivad kasutada tulekindlat juhtjuhtmestikku seadmete seiskamiseks, häireks, avariiventilatsiooniks ja sellega seotud juhtimisfunktsioonide jaoks, kui projekti nõuded kehtivad.

Eksporditud elektriseadmed

The cable can be specified as part of electromechanical equipment or fire-protection systems intended for overseas projects, with the required standards, test documentation and packaging confirmed according to the destination market.

Tehniline kontroll ja hankega seotud kaalutlused

Tulekindla juhtkaabli puhul peaks kontrollimine hõlmama rohkem kui juhtme materjali. Juhi ristlõige, südamiku kogus, isolatsioonitakistus, pingetaluvus, tulekindel kiht, ümbrise materjal ja kohaldatavad paigaldustingimused peavad kõik vastama projekti spetsifikatsioonile.

Kaasatud andmed näitavad valmistoote pingekindluskatse jaoks 3000 V/5 min ja isolatsioonitakistust vähemalt 1000 MΩ·km temperatuuril 20 ℃. Projektihangete puhul tuleks nõutavad katsearuanded, sertifitseerimisdokumendid ja kohaldatavad sihtturu standardid kinnitada pigem täpse kaablimudeli kui tootekategooria kui terviku suhtes.

Eksporditellimuste puhul saab pakendada kilepakendiga ja plastikust või fumigeeritud puidust rullidega vastavalt kaasasolevale spetsifikatsioonile. Südamiku identifitseerimine, tarnepikkus ja kõik nõuded varjestusele, soomustele või vähese suitsuga halogeenivabale konstruktsioonile tuleks lisada tellimuse spetsifikatsioonile.

Kuidas määrata projekti jaoks kaabel

Esmalt kinnitage juhtahela pinge ja nõutav tulekindlus. Seejärel määrake juhtme ristlõige ja südamike arv vastavalt ühendatud seadmetele ja vooluahela konstruktsioonile. Kui kaabli trass läbib elektromagnetiliste häiretega ala, võib kaaluda varjestatud konstruktsiooni. Otsese matmise või mehaaniliselt avatud marsruutide jaoks võib olla vajalik soomustatud mudel.

Paigaldustee määrab ka minimaalse painderaadiuse. Soomustamata versioonid nõuavad vähemalt 6-kordset kaabli välisläbimõõtu, varjestatud versioonid vähemalt 8-kordset ja loetletud soomustatud versioonid vähemalt 12-kordset. Projektide puhul, mis hõlmavad tunneleid, haiglaid, kaubanduskeskusi või muid suure täituvusega asukohti, tuleks enne tellimist kinnitada projekti spetsifikatsioonis nõutav vähese suitsuga halogeenivaba või muu spetsiaalne kaablikonstruktsioon.

KKK

1. Milline standard on selle kaabli jaoks ette nähtud?

Kaasasolev tehniline tabel määratleb GB/T 9330 kui toote kohaldatava standardi. Välismaiste projektide puhul tuleks vastavalt sihtturule ja täpsele kaabli ehitusele kinnitada nõutav rahvusvaheline standard, sertifitseerimisdokumendid ja testimisnõuded.

2. Milline on tulekindel konstruktsioon ja kui kaua võib vooluahel pinge all püsida?

Kaabli tulekindla kihina on kasutatud kahekihilist sünteetilist vilgukivi teipi. Kaasasolevad tehnilised andmed näitavad pidevat pinget 90 minutiks lahtise tule temperatuuril, mis ei ole madalam kui 830 ℃. Tegelikku tulekindluse klassifikatsiooni ja katsedokumentatsiooni tuleks kontrollida tellitud mudeli ja kohaldatava projektistandardi alusel.

3. Millised juhtmete suurused ja südamikukogused on saadaval?

Loetletud standardjuhtmete ristlõiked on 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Standardsetes tuumade seeriates on 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 ja 61 südamikku. Spetsiaalseid tuumade arvu saab arutada vastavalt projekti nõudele.

4. Kas varjestatud ja soomustatud versioonid on saadaval?

Jah. Varjestatud NH-KYJYP on loetletud vasest punutud varjestusega ja katvus on vähemalt 80%. N-KYJV22 ja N-KYJY23 on loetletud kahekihilise teraslindiga soomustega. Mudel tuleks valida vastavalt elektromagnetilistele häiretele, mehaanilisele kokkupuutele ja paigaldusmeetodile.

5. Millist painderaadiust tuleks paigaldamise ajal säilitada?

Vastavalt kaasasolevale spetsifikatsioonile vajab soomustamata NH-KYJY/NH-KYJYR minimaalset painderaadiust 6 korda kaabli välisläbimõõdust, varjestatud NH-KYJYP puhul vähemalt 8 korda ja soomustatud N-KYJV22 või N-KYJY23 puhul vähemalt 12 korda.

6. Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage vajalik mudel, juhi ristlõige, südamiku kogus, kaabli pikkus, nimipinge, paigaldusviis ja paigalduskeskkond. Kui on vaja varjestust, terasteibist soomust, vähesuitsuvat halogeenivaba konstruktsiooni, spetsiaalset tarnepikkust või ekspordipakendit, tuleks lisada ka need andmed, et spetsifikatsiooni ja dokumentatsiooni saaks täpselt sobitada.
