XLPE vasest juhtkaabel

Tootemudelid: KYJV, KYJVP, KYJV22, KYJY jne.

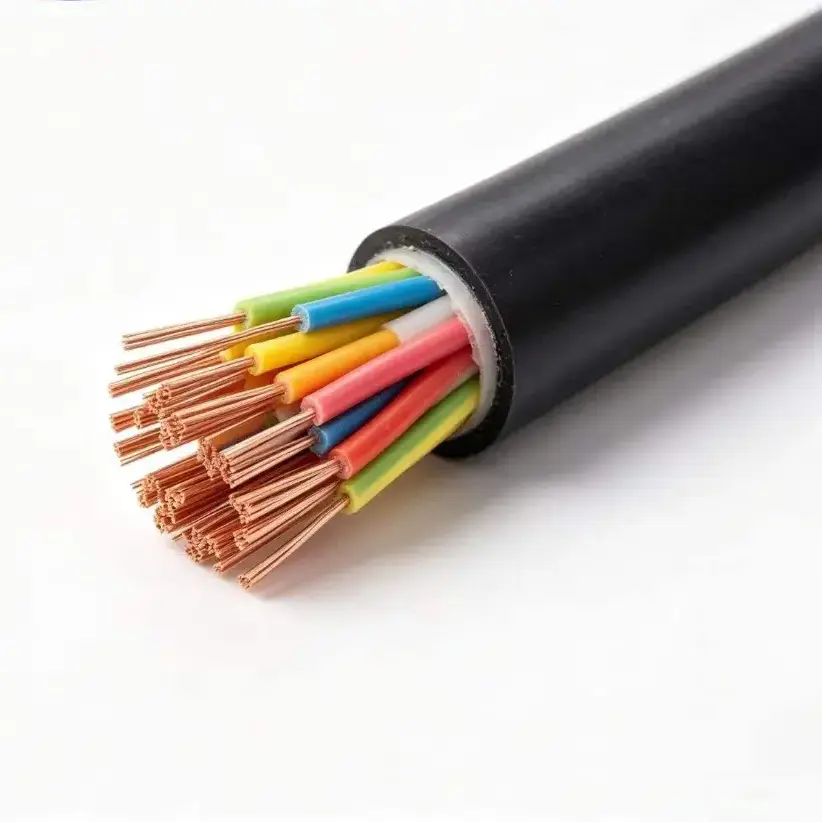

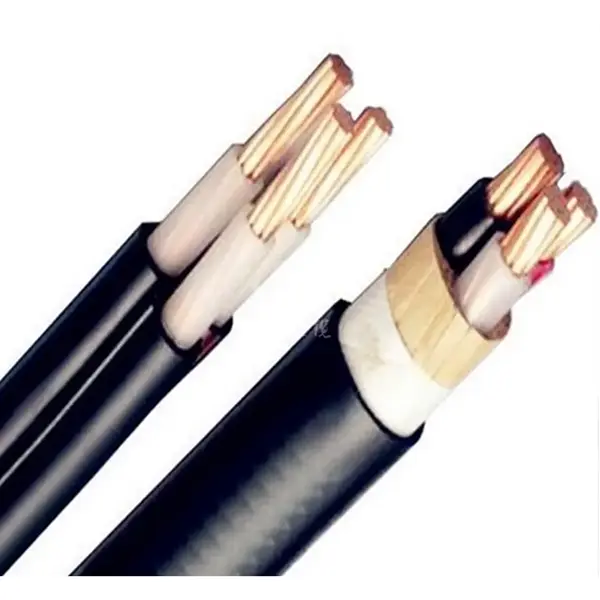

XLPE vasest juhtkaablit kasutatakse madalpinge juhtimiseks, mõõteriistadeks ja signaaliahelateks, kus isolatsioonisüsteem peab taluma kõrgendatud töötemperatuure. Standardkonstruktsioonis on kombineeritud kõrge puhtusastmega hapnikuvabad vaskjuhtmed XLPE isolatsiooni ja PVC väliskestaga ning erinevate paigaldustingimuste jaoks saadaval soomustamata, varjestatud ja teraslindiga soomustatud konfiguratsioonid.

Kaasasolevad tehnilised andmed näitavad nimipinget 450/750 V, maksimaalset pikaajalist töötemperatuuri 90 °C ja juhtmete standardristlõiget 0,75 kuni 6 mm². Sõltuvalt vooluringist ja paigaldusmeetodist võib kaablit tarnida tahkete või painduvate juhtmetega, mitme südamiku konfiguratsiooniga, varjestuse, armoreeringuga või WDZ-i vähese suitsuga nullhalogeeni konstruktsiooniga.

Toote spetsifikatsioon, mõõtmed ja tehniliste parameetrite tabel

Ehitus ja elektrilised omadused

1. XLPE isolatsioon

Ristseotud polüetüleen moodustab esmase isolatsioonikihi. Kaasasolev spetsifikatsioon annab maksimaalseks pikaajaliseks töötemperatuuriks 90 °C ja lühiajaliseks ülekoormustolerantsiks 130 °C. See temperatuurivahemik on üks peamisi põhjuseid, miks kaaluda XLPE isolatsiooni kasutamist, kui juhtseade võib töötada üldotstarbelise PVC-isolatsiooniga juhtmestiku tüüpilistest tingimustest kõrgemal.

2. Vaskjuhtme valikud

Juht on määratletud kui 99,99% kõrge puhtusastmega hapnikuvaba vask. KYJV kasutab 1. klassi tahket juhti, samas kui KYJVR on loetletud klassi 5 painduva juhiga. Seetõttu saab juhi konstruktsiooni sobitada fikseeritud juhtmestiku või paigaldusega, kus on vaja täiendavat paindlikkust.

3. PVC ümbris ja funktsionaalsed variandid

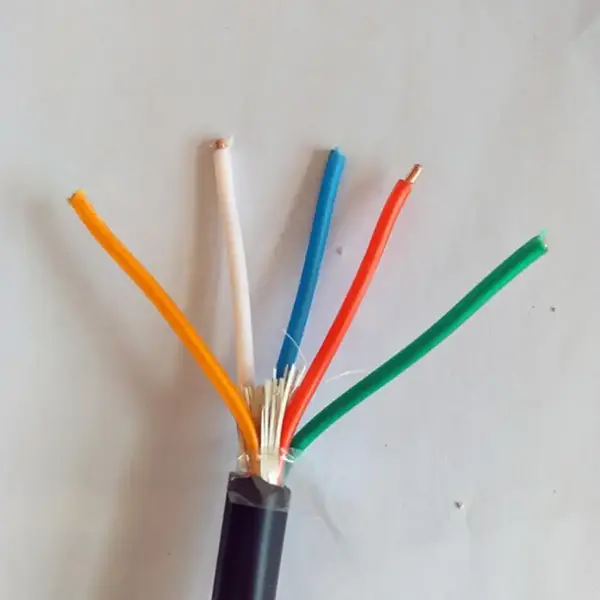

Standardne väliskest on PVC, mille täiendatud lisavarustusena on saadaval madala suitsusisaldusega WDZ nullhalogeenversioon. Varjestatud KYJVP lisab vasest punutud varjestuse, samas kui KYJV22 kasutab teraslintsoomust rakenduste jaoks, mis nõuavad täiendavat mehaanilist kaitset. Need variandid võimaldavad kaabli konstruktsiooni sobitada ümbritseva paigaldusega, mitte kasutada iga projekti jaoks ühte konfiguratsiooni.

Õige konfiguratsiooni valimine

Südamiku kogus peaks vastama kaabli poolt teenindatavate juhtimis-, mõõteriistade või kaitseahelate arvule. Standardvahemik hõlmab 2 kuni 61 südamikku, samas kui juhtmete ristlõige on vahemikus 0,75 kuni 6 mm². Nõutav juhtme suurus tuleks määrata vooluahela koormuse, lubatud pingelanguse ja paigaldustingimuste põhjal, mitte ainult südamike arvu järgi.

Paigaldustingimused määravad, kas on vaja täiendavat kaitset. Soomustamata KYJV või KYJVR on ette nähtud kaablirennide, sisekanalite ja fikseeritud kaablikraavi juhtmestiku jaoks. KYJVP-d võib kaaluda seal, kus elektromagnetilised häired on muret tekitavad, samas kui KYJV22 on mõeldud kindlatele paigaldustele, mis nõuavad teraslint-soomust ja mehaanilist kaitset. Marsruutimisel tuleks arvesse võtta ka tarnitud minimaalseid painderaadiuse väärtusi.

Tüüpilised rakendused

1. Energia- ja elektriseadmed

Kaablit saab kasutada madalpinge juhtimiseks ja signaalijuhtmete jaoks, mis on seotud PV-seadmete, energiasalvestussüsteemide, inverterite, elektrikilpide ja nendega seotud seadmetega. XLPE isolatsioon tagab kindlaksmääratud 90 °C pikaajalise töötemperatuuri vahemiku paigaldiste jaoks, kus ümbritseva õhu või seadme temperatuur nõuab sellist isolatsiooni jõudlust.

2. Tööstusautomaatika

Tööpinkide, pumpade, ventilaatorite, PLC-süsteemide ja protsessiseadmete juhtkapid võivad vajada mitmesoonelist juhtjuhtmestikku erineva juhtme- ja paigalduskonfiguratsiooniga. Paindlike juhtmetega versioonid võivad lihtsustada marsruutimist seadmete klemmide ja kappide ümber, samas kui varjestatud versioonid on saadaval vooluahelate jaoks, kus on vaja kõrvaldada elektromagnetilised häired.

3. Kommunaal- ja ehitustaristu

Kaablivalikut saab kasutada maa-alustes tehnotunnelites, kaablikraavides, hoonete elektrisüsteemides ja muudes paiksetes madalpinge juhtimispaigaldistes. Kui kaablid puutuvad kokku täiendava mehaanilise koormusega või vajavad otsest matmist, pakub soomustatud KYJV22 konfiguratsioon teistsuguse paigaldusvõimaluse.

4. Toitesüsteemi juhtimine ja kaitse

Alajaamade, elektrijaamade, jaotusruumide ja elektriseadmete madalpinge sekundaarahelad võivad signaali hankimiseks, blokeerimiseks ja seadmete juhtimiseks kasutada mitmesoonelisi juhtkaableid. Lõplik mudel tuleks sobitada vooluahela funktsiooni, juhtme suuruse, varjestusnõude ja paigaldusmeetodiga.

5. Ekspordi seadmed ja inseneriprojektid

Ekspordile suunatud elektriseadmete ja inseneriprojektide puhul tuleks kaabli spetsifikatsioon enne tootmist kinnitada kehtivate projektinõuetega. Koos kaabli mudeli ja konstruktsiooniga saab määrata dokumentatsiooni, tarnepikkuse, rulli tüübi ja kõik nõutavad ülevaatusdokumendid.

Tehniline kontroll enne tellimist

Projekti pakkumise puhul sisaldab põhiteave tavaliselt kaabli mudelit, nimipinget, juhtmeklassi, ristlõiget, südamiku kogust ja nõutavat pikkust. Kui kaabel juhitakse elektromagnetilisi häireid tekitavate seadmete lähedusse, tuleb varjestusnõue eraldi välja tuua. Samuti tuleks tuvastada otsene matmine või avatud paigaldus, et saaks hinnata soomuse vajadust.

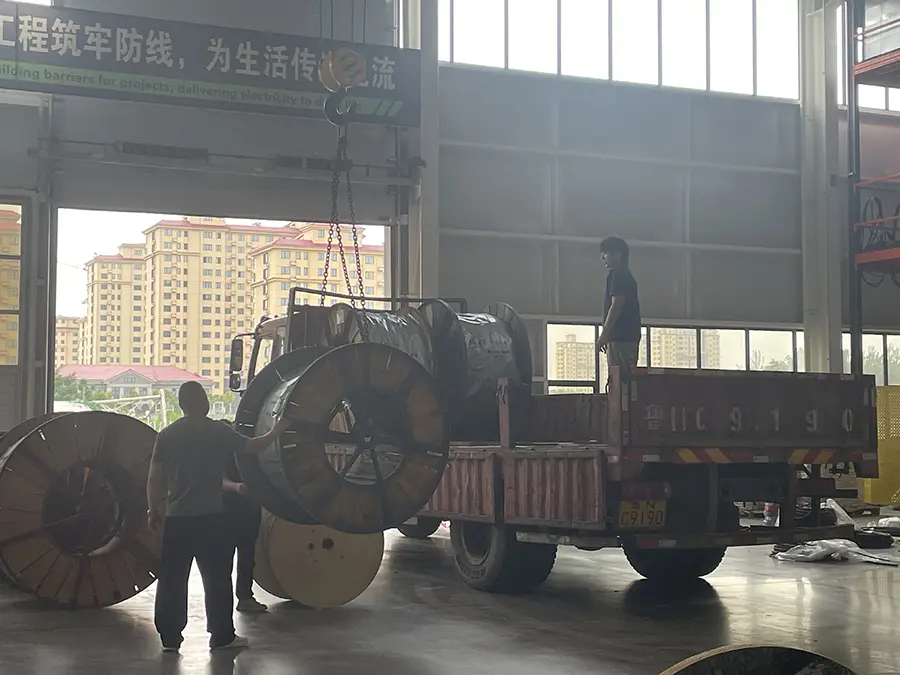

Eksporditellimuste puhul tuleks pakend ja dokumentatsioon kinnitada pakkumise etapis. Kaasasolevas spetsifikatsioonis on loetletud plastrullid ja fumigeeritud puidust rullid koos kohandatud tarnepikkustega. Enne tootmist tuleks täpsustada ka erinõuded, nagu WDZ vähese suitsuga nullhalogeeni konstruktsioon või külmakindlad versioonid.

KKK

1. Millised standardid on selle kaabli jaoks ette nähtud?

Kaasasolevates tooteandmetes on riiklikuks standardiks GB/T 9330. Kui ülemereprojekt nõuab täiendavaid standardeid, sertifikaate või kontrollidokumente, tuleks need nõuded kinnitada vastavalt sihtturule ja projekti spetsifikatsioonidele.

2. Millised juhtmete suurused ja südamikukogused on saadaval?

Juhtmete standardsed ristlõiked on 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Standardsete tuumade konfiguratsioonid on vahemikus 2 kuni 61 südamikku, sealhulgas mitu vahepealset tuumade arvu. Spetsiaalseid südamikukoguseid saab toota vastavalt projekti nõuetele.

3. Mis on XLPE isolatsiooni töötemperatuur?

Kaasasolevad tehnilised andmed määravad maksimaalseks pikaajaliseks töötemperatuuriks 90 °C ja lühiajaliseks ülekoormustolerantsiks 130 °C. Standardne minimaalne paigaldustemperatuur on ≥0 °C, samas kui külmakindel versioon on loetletud otsepaigaldamiseks temperatuuril -30 °C.

4. Millal on vaja varjestatud või soomustatud versiooni?

Varjestatud KYJVP-d võib kaaluda siis, kui signaalis või juhtahelas on vaja kontrollida elektromagnetilisi häireid. Soomustatud KYJV22 on mõeldud paigaldamiseks tingimuste jaoks, mis nõuavad täiendavat mehaanilist kaitset, sealhulgas kindlaksmääratud otsene maa-alune matmine. Minimaalsed painderaadiuse nõuded on soomuseta, varjestatud ja soomustatud konstruktsioonide puhul erinevad.

5. Millised elektrilised testid on ette nähtud enne tarnimist?

Kaasasolevas spetsifikatsioonis on loetletud isolatsioonitakistus ≥1000 MΩ·km temperatuuril 20 °C ja valmistoote vastupidavuse pingekatse 3000 V/5 min ilma rikketa. Tabelis on ka täielik kontroll enne tarnimist. Kõik projektipõhised kontrolli- või kolmanda osapoole testimisnõuded tuleks enne tootmist kinnitada.

6. Kas tarnepikkust ja kaabli konstruktsiooni saab kohandada?

Jah. Esitatud andmetes on loetletud kohandatud tarnepikkused, mille pikkuse tolerants on ±0,5%. Spetsiaalseid südamikukoguseid, painduvat juhtmekonstruktsiooni, varjestust, armeerimist, WDZ vähese suitsuga nullhalogeenkonstruktsiooni ja külmakindlaid versioone saab täpsustada vastavalt projekti nõuetele.
