Vasest PVC leegiaeglustav juhtkaabel

Tootemudelid: ZR-KVV, nimelt Z(A、B、C、D)-KVV, ZR-KVVP nimelt Z(A、B、C、D)-KVVP, ZR-KVV22, nimelt Z(A、B、C、D)-KVV22 jne.

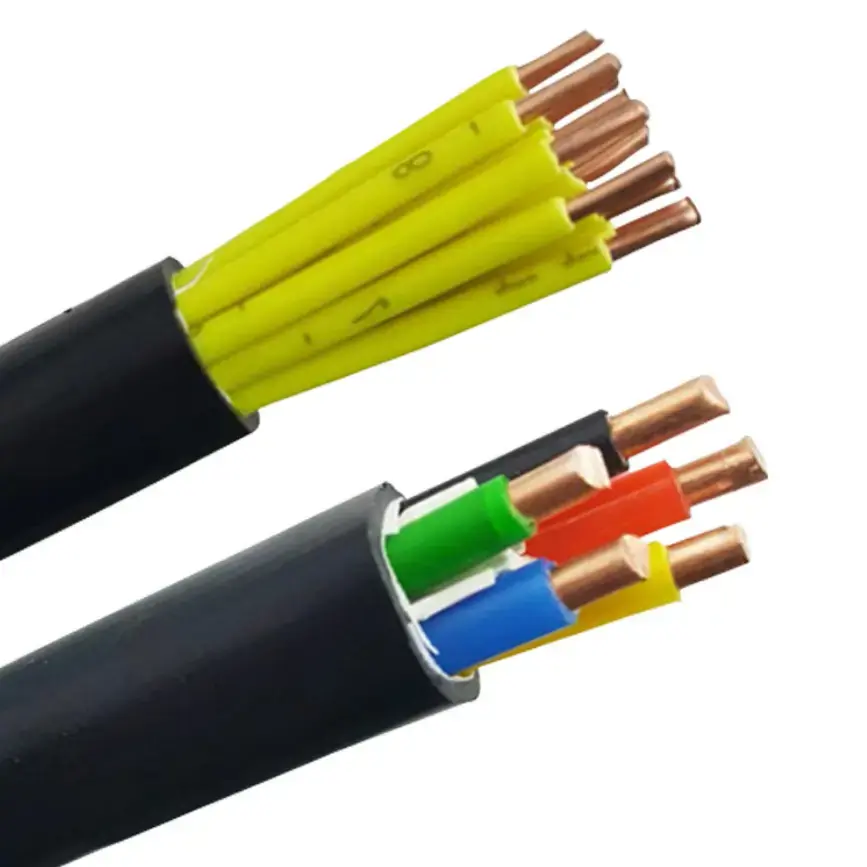

Vasest PVC leegiaeglustav juhtkaabel on 450/750 V juhtkaabel, mis kasutab kõrge puhtusastmega hapnikuvabu vaskjuhte, vilgukivi teipi ning leegiaeglustavat PVC-isolatsiooni ja kesta. Erinevate juhtmestikutingimuste jaoks on saadaval 1. klassi tahked, 2. klassi keermestatud ja 5. klassi painduvad juhtmekonstruktsioonid. Kaabel on ette nähtud juhtimis-, jälgimis- ja abiahelate jaoks tööstusrajatistes, hoonetes ja muudes madalpingelistes elektrisüsteemides, kus on nõutav leegiaeglustav ja tulekindel jõudlus.

Kaabli konstruktsioon võib sisaldada ka valikulist vasktraadi punumist või vasklindiga varjestust, südamikukogustega 2 kuni 61 südamikku. Seetõttu saab valikul lähtuda juhtme tüübist, ristlõikest, südamiku kogusest, varjestusnõuetest, paigaldusmeetodist ja projekti kohaldatavatest tulekindlusnõuetest.

Toote spetsifikatsiooni mõõtmed ja tehniliste parameetrite tabel

Ehitus ja jõudlus

Juhtide valikud erinevate juhtmestikutingimuste jaoks

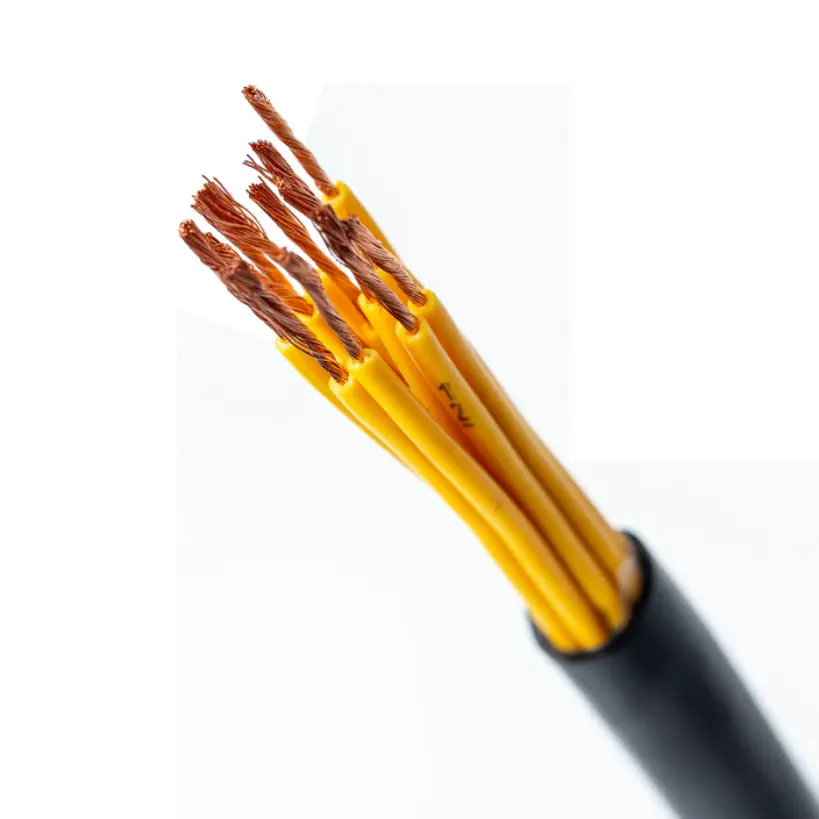

Kaabel on saadaval tahkete, keerdunud või painduvate vaskjuhtmetega. Tahkeid ja keerdunud konstruktsioone saab kasutada seal, kus kaablite trass on suhteliselt fikseeritud, samas kui painduvad juhtmed on mugavamad kapi juhtmestiku, seadmete ühendamise ja kaablite hõlpsat käsitsemist nõudvate paigalduste jaoks. Sobiv juhi konstruktsioon tuleks valida vastavalt paigaldusmeetodile ja mehaanilistele nõuetele.

Vilgu teip ja PVC isolatsioon

Vilgukivist lint moodustab juhtme ümber tulekindla kihi, samas kui PVC tagab peamise elektriisolatsiooni. Väliskest on samuti valmistatud leegiaeglustavast PVC-st. See kombinatsioon annab kaablile nii määratletud tulekindla konstruktsiooni kui ka leegiaeglustavad omadused kohaldatava kaablikonfiguratsiooni jaoks.

Valikuline varjestus

Vooluahelate puhul, kus tuleb arvestada elektromagnetiliste häiretega, võib varjestuskihina määrata vasktraadi põimimise või vasklindiga mähise. Loetletud varjestuse katvuse määr on ≥80%. Varjestatud konstruktsioon tuleks valida vastavalt signaali tüübile, ümbritsevatele elektriseadmetele ja paigalduskeskkonnale.

Kui kaabel vastab praktilistele juhtmestikunõuetele

Vasest PVC leegiaeglustavat juhtkaablit saab konfigureerida nii fikseeritud kui ka paindlikumate juhtjuhtmestiku tingimuste jaoks. See vähendab vajadust valida täiesti erinevaid juhtmekonstruktsioone, kui projekt sisaldab sama elektrisüsteemi piires juhtkappe, seadmete ühendusi ja fikseeritud kaablitrasse.

Juht- ja seiresignaale kandvate vooluahelate puhul on juhtme takistus pigem oluline spetsifikatsioon kui lihtsalt materjali kirjeldus. Tehnilises tabelis on toodud isolatsioonitakistuse, vastupidavuse pinge ja juhtmetakistuse nõuded, mida saab kasutada tehniliseks kinnituseks enne tellimist.

Kui tulekaitse on osa elektriprojektist, tuleks hinnata kaabli leegiaeglustavaid ja tulekindlaid omadusi koos kaablite marsruudi, tugimeetodite ja kogu tulekaitsesüsteemi nõuetega. Kaabli toimivust ei tohiks käsitleda paigaldusmeetodist sõltumatult.

Rakenduse stsenaariumid

1. Tulekaitsesüsteemid: tulekaitse juhtkapid, alarmiga seotud vooluringid, suitsu väljalaskeseadmed ja tuletõrjeveepumba juhtimissüsteemid.

2. Toiteseadmed: elektrilised juhtkapid, generaatorikomplekti abiahelad ja juht- või signaalijuhtmestik elektrijaotusruumides.

3. Tööstuslik automatiseerimine: tootmisliinide, masinate ja protsessiseadmete juhtimissüsteemid, kus on vaja leegiaeglustavat kaablit.

4. Hoonete elektrisüsteemid: liftide juhtimissüsteemid, tsentraalsed kliimaseadmed, keldrikorruse masinaruumid ja muud hooneautomaatika rakendused.

5. Tööstuslikud üldseadmed: reoveepuhastusseadmed, kuivatusliinid, tööpingid ja muud lisajuhtimisahelad.

Kvaliteedi ja tehniline kontroll

Tehniliste hangete puhul on peamisteks kontrollpunktideks juhtme ehitus, juhtme ristlõige, PVC isolatsiooni paksus, isolatsioonitakistus, vastupidavuspinge, juhtmetakistus, varjestuse konfiguratsioon ja kindlaksmääratud tulekindlusnõuded. Need parameetrid annavad toote aktsepteerimiseks praktilisema aluse kui kaabli kvaliteedi üldised kirjeldused.

Qiancheng võib vastavalt tellitud kaabli konfiguratsioonile pakkuda kehtivaid tootespetsifikatsioone ja tehnilist dokumentatsiooni. Inseneri- ja ekspordiprojektide puhul tuleks enne tootmist kinnitada nõuded katsearuannete, sertifikaatide, kontrollidokumentide, pakendi ja kaabli pikkuse kohta.

Spetsifikatsiooni valiku juhend

Dirigendi ristlõige

Saadaval juhtme ristlõige on 0,5 mm² kuni 10 mm². Valik peaks põhinema vooluahela funktsioonil, elektrikoormusel, juhi lubatud takistusel ja kehtivatel paigaldusnõuetel.

Põhikogus

Standardkonfiguratsioon hõlmab 2 kuni 61 südamikku. Südamiku kogus tuleks määrata seadme või projekti jaoks vajalike juhtimis-, seire- ja abiahelate arvu põhjal.

Varjestuse nõuded

Kui signaali häired on muret tekitavad, võib kaaluda vasktraadi punumist või vasklindi varjestamist. Vajalik varjestusmeetod tuleb kinnitada vastavalt elektrikeskkonnale ja juhtimissüsteemi nõuetele.

Tulekahju jõudlus

Tehnilises tabelis on määratletud tulega kokkupuute tingimus vähemalt 830 ℃ 90 minuti jooksul ja leegiaeglustusnõuded vastavalt GB/T 19666. Nõutavad katsetingimused ja dokumentatsioon tuleb enne tellimuse esitamist kinnitada tegeliku projekti spetsifikatsiooniga.

KKK

1. Millised standardid on selle kaabli jaoks ette nähtud?

Tehnilised andmed viitavad GB/T 9330 alalisvoolujuhtme takistuse ja GB/T 19666 loetletud leegiaeglustinõuete kohta. Kõik ekspordiprojekti jaoks vajalikud täiendavad sertifitseerimis- või katsedokumendid tuleks kinnitada vastavalt tellitud kaabli konfiguratsioonile.

2. Millised juhtkonstruktsioonid on saadaval?

Kaablit saab konfigureerida tugevate jäikade juhtide või mitmeahelaliste painduvate juhtmetega. Sobiv konstruktsioon sõltub sellest, kas paigaldus on fikseeritud, juhitud läbi juhtkapi või nõuab paigaldamisel suuremat paindlikkust.

3. Millised ristlõiked ja südamikukogused on saadaval?

Loetletud juhtmete ristlõiked on vahemikus 0,5 mm² kuni 10 mm², südamiku kogus on 2 kuni 61 südamikku. Lõplik kombinatsioon tuleks kinnitada vastavalt vooluahela konstruktsioonile ja kaabli konfiguratsioonile.

4. Kas kaablit saab varjestada?

Jah. Valikulise varjestuskihina saab määrata vasktraadist põimimise või vasklindi mähise, mille varjestuse katvus on ≥80%.

5. Kus seda vasest PVC-leegiaeglustavat juhtkaablit tavaliselt kasutatakse?

Seda kasutatakse tulekaitsesüsteemide, elektriseadmete, tööstusautomaatikaseadmete, hoonete elektrisüsteemide ja muude tööstuslike rakenduste juhtimis-, jälgimis- ja abiahelate jaoks, kus on nõutavad kindlaksmääratud leegiaeglustavad ja tulekindlad omadused.

6. Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage nõutav mudel, juhtme tüüp, ristlõige, südamiku kogus, varjestusnõue, kaabli pikkus, paigalduskeskkond ja kohaldatavad tulekindlusnõuded. Samuti tuleks eelnevalt täpsustada kõik nõutavad kontrolliaruanded, sertifikaadid või ekspordidokumendid.
