Vasest PVC juhtkaabel

Põhitoote mudel: KVV

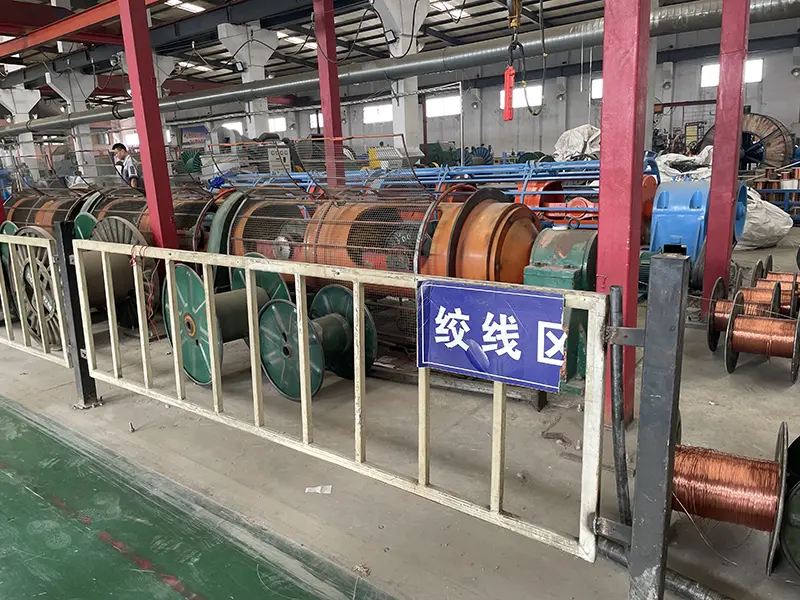

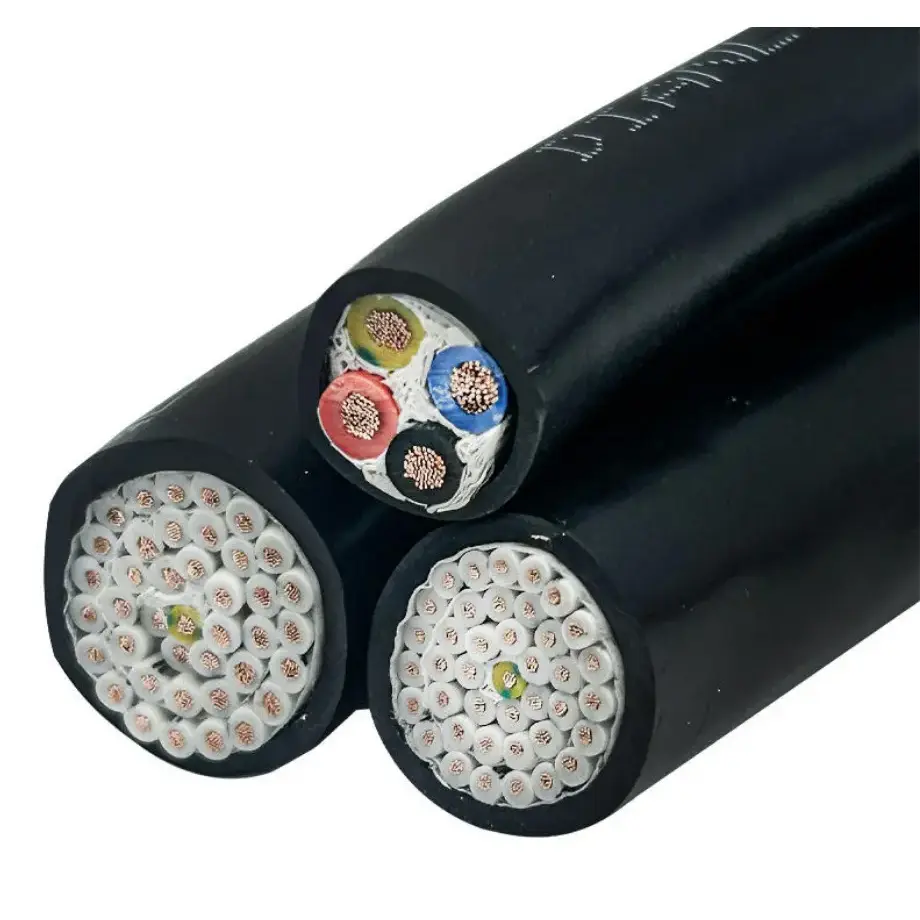

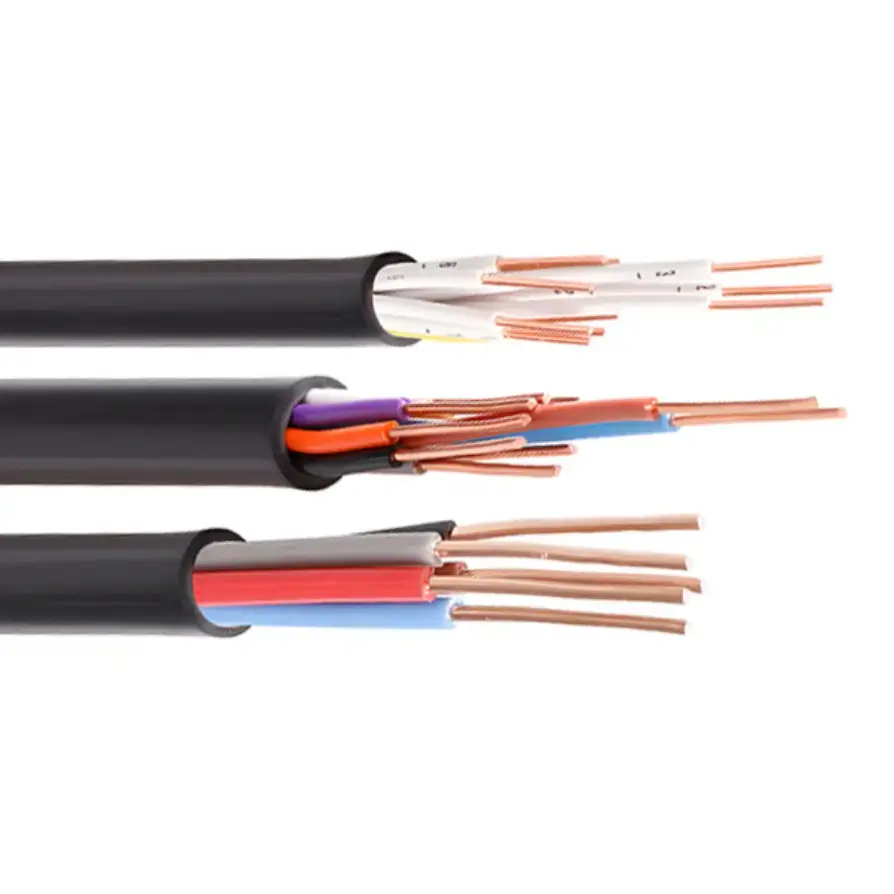

Vasest PVC juhtkaabel ühendab kõrge puhtusastmega hapnikuvaba vaskjuhi PVC isolatsiooniga ja kaitsekesta madalpinge juhtimiseks, jälgimiseks ja abiahelateks. KVV konstruktsioon on ette nähtud fikseeritud juhtmestiku jaoks, kus mitu juhtsignaali või elektrilist funktsiooni tuleb juhtida läbi sama kaabli. Juhtide suurust, südamiku kogust, varjestust ja soomust saab valida vastavalt seadme konfiguratsioonile ja paigalduskeskkonnale.

Tööstusautomaatika, elektriseadmete ja hoonete juhtimissüsteemide jaoks pakub see kaabel praktilise mitmesoonelise juhtmestiku võimaluse juhtkappide, väliseadmete, mootorite, andurite ja muude abiahelate ühendamiseks. Kohaldatav spetsifikatsioon tuleks kinnitada pigem vooluringi pinge, juhtme ristlõike, südamike arvu, paigaldusmeetodi ja keskkonnatingimuste põhjal, mitte ainult südamike arvu põhjal.

Toote spetsifikatsiooni mõõtmed ja tehniliste parameetrite tabel

Ehitus ja elektrilised omadused

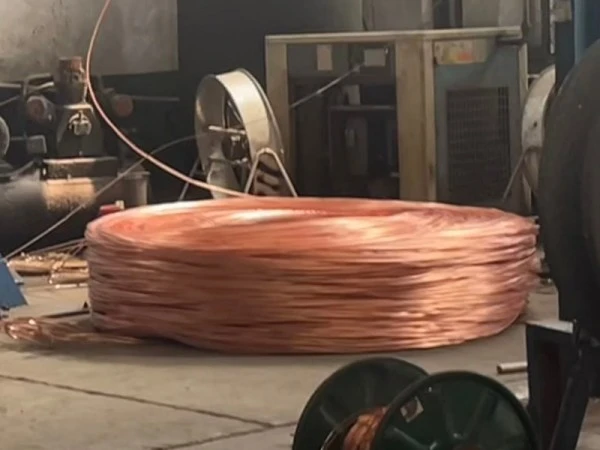

Juht- ja abiahelate vaskjuht

Juht on määratletud kõrge puhtusastmega hapnikuvaba vasena, ristlõike valikuga 0,5 kuni 10 mm². Juhtimisrakenduste puhul peaks juhtme suurus vastama ühendatud koormusele, juhtpingele, lubatud pingelangule ja paigalduskaugusele. Olemasolev südamikuvahemik 2–61 südamikku võimaldab ka ühe kaabli jaoks mahutada mitut juhtimis- või jälgimisahelat.

PVC isolatsioon ja ümbris

PVC tagab standardse KVV konstruktsiooni esmase elektriisolatsiooni ja välise kaitse. Loetletud maksimaalne pikaajaline töötemperatuur on 70 ℃, samas kui tabelis on toodud paigalduskeskkonna temperatuur vähemalt 0 ℃. Paigaldustingimused väljaspool neid piire nõuavad kaabli konstruktsiooni ja materjali kvaliteedi kinnitamist, mitte lihtsalt paigaldusmeetodi muutmist.

Varjestuse ja turvise valikud

Muutuva sagedusega seadmete, mootorite või muude elektriallikate lähedusse paigaldatud juhtimisahelad võivad vajada täiendavat varjestust. KVVP ja KVVRP konfiguratsioonid võivad kasutada punutud varjestust määratud katvusastmega, samas kui KVVP2 kasutab vasklindiga mähkimist. Kui mehaaniline kaitse on esmatähtis, lisab KVV22 konstruktsioon topelt terasteibist soomust. Need konfiguratsioonid tuleks valida vastavalt häirete allikale, mehaanilisele kokkupuutele ja paigaldusviisile.

Paigaldustingimused, mis mõjutavad kaabli valikut

Paigaldusmeetodil on otsene seos projekti jaoks vajaliku kaabli konstruktsiooniga. Spetsifikatsioonide tabelis loetletud soomuseta kaablite minimaalne painderaadius on 6 korda suurem kui kaabli välisläbimõõt, samas kui soomustatud või vasklindiga varjestatud konstruktsioonid nõuavad vähemalt 12-kordset välisläbimõõtu. Määratud painderaadiuse säilitamine aitab vältida liigset mehaanilist pinget isolatsioonile ja kaablikonstruktsioonile paigaldamise ajal.

Otsese matmise korral on loetletud minimaalne sügavus 0,7 m, koos täiendava kaitsega väliste mehaaniliste vigastuste eest. Kui mitu kaablit on paigaldatud paralleelselt, tuleks säilitada piisav soojuseraldusruum. Need üksikasjad on eriti olulised, kui erinevates paigalduspiirkondades kasutatakse sama juhtkaabli spetsifikatsiooni.

Rakenduse stsenaariumid

Tööstusautomaatika: vasest PVC juhtkaablit saab kasutada PLC juhtkappide, tootmisliini seadmete, masinate juhtimisahelate ja lisasignaali juhtmestiku jaoks, kus tuleb ühendada mitu madalpinge juhtimisfunktsiooni.

Mehaanilised ja elektrilised seadmed: kasutatakse pumpade, ventilaatorite, kompressorite, tööpinkide, külmutusseadmete ja muude elektrimasinatega seotud juhtimis- ja tagasisideahelates.

Ehitus- ja kommunaalsüsteemid: kasutatakse hooneautomaatikas, liftijuhtimises, tuletõrjeseadmetes, tänavavalgustuse juhtimises ja veevarustus- või äravoolusüsteemides, kus kaabli spetsifikatsioonid vastavad kehtivatele vooluahela nõuetele.

Uued energiaseadmed: saab kasutada fotogalvaaniliste seadmete, energiasalvestussüsteemide ja laadimisinfrastruktuuri ümbritsevate lisajuhtimis- ja seireahelate jaoks, kui pinge, temperatuur ja paigaldustingimused vastavad kehtivatele spetsifikatsioonidele.

Transport ja ladustamine: kasutatakse transpordisüsteemide, laoseadmete ja muude elektriliselt käitatavate logistikasüsteemide juhtimisahelates. Kui häired või mehaaniline kokkupuude nõuab täiendavat kaitset, võib kaaluda varjestatud või soomustatud konstruktsioone.

Kvaliteedi ja spetsifikatsiooni kontrollimine

Tehnilise hanke või projekti spetsifikatsiooni jaoks tuleks vasest PVC juhtkaablit kontrollida mõõdetavate parameetrite suhtes, mitte tugineda ainult üldistele tootekirjeldustele. Asjakohased elemendid hõlmavad juhtme materjali, ristlõike pindala, südamiku kogust, isolatsioonitakistust, pingetaluvust, painderaadiust ja valitud varjestus- või soomuskonstruktsiooni.

Kaasasolev spetsifikatsioon määratleb GB/T 9330-2020 võrdlusstandardina ning sisaldab nimipinget, takistust, isolatsiooni ja paigaldusnõudeid. Ekspordiprojektide puhul tuleks enne tootmist eraldi kinnitada nõutav IEC standard, katsedokumentatsioon ja sihtturu nõuded. Kui on vaja varjestatud, soomustatud või tulekindlat konstruktsiooni, tuleks ostu spetsifikatsioonis märkida ka täpne mudel.

Kuidas valida sobiv spetsifikatsioon

Alustage ahela elektrilisest funktsioonist ja tehke kindlaks, kas kaabel kannab juhtimis-, jälgimis-, tagasiside- või abisignaale. Seejärel kinnitage vajalik juhi ristlõige ja südamiku kogus. Elektriliste häiretega projektide puhul kaaluge varjestatud konstruktsiooni; avatud teedel, kus mehaaniline kaitse on oluline, võib sobivam olla soomustatud versioon.

Suuremate juhtimissüsteemide puhul võib täiendavate südamike reserveerimine pakkuda võimsust tulevaste vooluahela muudatuste jaoks. Tabelis on 10–20% varutuuma soovitus, samas kui ristlõike valikut tuleks kontrollida tegeliku koormuse, vooluahela pikkuse, pingelanguse ja paigaldustingimuste suhtes. Suuremat juhti ei tohiks valida ainult seetõttu, et projektil on suurem arv kontrollpunkte.

KKK

1. Millist standardit selle kaabli jaoks kasutatakse?

Plastisolatsiooniga juhtkaablite tooteviidete GB/T 9330-2020 spetsifikatsioonid. Eksporditellimuste puhul tuleks IEC nõuded ja sihtturu standardid kinnitada vastavalt tegelikule rakendusele ja kaabli ehitusele.

2. Millised südamikukogused ja juhtmete suurused on saadaval?

Loetletud vahemik hõlmab 2 kuni 61 südamikku ja juhtmete ristlõiget 0,5 kuni 10 mm². Tavalised südamikukogused hõlmavad 4, 7, 10, 14, 19, 24 ja 37 südamikku, samas kui tavaliste ristlõigetena on loetletud 0,75, 1,0, 1,5 ja 2,5 mm².

3. Kas elektriliste häiretega rakenduste jaoks on saadaval varjestatud versioon?

Jah. KVVP ja KVVRP konstruktsioone saab täpsustada põimitud varjestusega loetletud katvusastmega vähemalt 80%. KVVP2 kasutab vasklindi mähistamist. Sobiv varjestusstruktuur sõltub häirete allikast ja paigalduskeskkonnast.

4. Millised on töö- ja paigaldustemperatuuri nõuded?

Kaasasolevates tehnilistes andmetes on maksimaalne pikaajaline lubatud töötemperatuur 70 ℃ ja tavapärane paigalduskeskkonna temperatuur vähemalt 0 ℃. Kui paigaldamine on alla 0 ℃, on kaabli eelsoojendus täpsustatud tabelis. Spetsiaalsed madala temperatuuriga konstruktsioonid tuleks külmema keskkonna jaoks eraldi kinnitada.

5. Kas kaablit saab kasutada otseseks matmiseks?

Kaasasolevas spetsifikatsioonis on minimaalne otsemaetud paigaldussügavus 0,7 m ja nõutakse kaitset väliste mehaaniliste kahjustuste eest. Enne otsest matmist tuleks kontrollida tegelikku kaabli konstruktsiooni pinnasetingimuste, mehaanilise kokkupuute, niiskuse ja projekti paigaldusnõuete suhtes.

6. Millist teavet tuleks pakkumise küsimisel esitada?

Täpse spetsifikatsiooni kontrollimiseks esitage vajalik südamiku kogus, juhtme ristlõige, nimipinge, kaabli pikkus, paigaldusviis ja paigalduskeskkond. Kui on vaja varjestust, vasklindi mähkimist, terasteibist soomust või tulekindlat konstruktsiooni, lisage vastav nõue, et kaabli mudel ja tehniline dokumentatsioon saaks õigesti sobitada.
