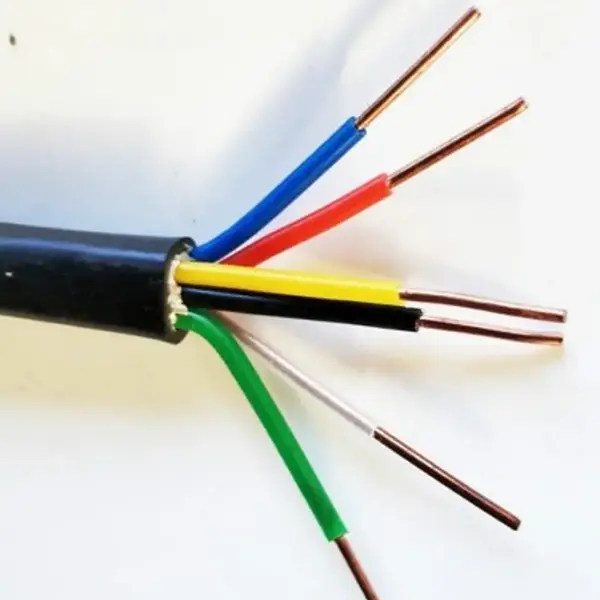

Leegiaeglustav XLPE vasest juhtkaabel

Tootemudelid: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP jne.

Leegiaeglustit XLPE vasest juhtkaablit kasutatakse madalpinge juhtimis- ja signaaliahelates, kus leegi levikut tuleb piirata. Standardkonstruktsioonis on ühendatud hapnikuvaba vaskjuht XLPE isolatsiooni ja leegiaeglustava väliskestaga ning erinevate juhtmestikunõuete jaoks on saadaval kindlad või painduvad juhtmekonfiguratsioonid. Varjestatud ja soomustatud versioonid laiendavad valikut paigaldustele, kus tuleb arvestada ka elektromagnetiliste häirete või mehaanilise kaitsega.

XLPE isolatsioon on ette nähtud maksimaalseks pikaajaliseks töötemperatuuriks 90 °C, samas kui kaabel on saadaval 450/750 V konfiguratsioonis mitme südamiku arvu ja juhtme ristlõikega. Z(A, B, C) leegiaeglustavaid klasse, varjestusi, soomust ja eripikkusi saab valida vastavalt juhtahelale ja paigaldustingimustele.

Toote spetsifikatsioon, mõõtmed ja tehniliste parameetrite tabel

Ehitus ja jõudlus

1. XLPE isolatsioon kõrgendatud temperatuuri reguleerimise juhtmestiku jaoks

Isolatsioonisüsteem põhineb ristseotud polüetüleenil, mitte tavapärasel PVC-isolatsioonil. Kaasasolevate spetsifikatsioonide kohaselt on XLPE kihi maksimaalne pikaajaline töötemperatuur 90 °C ja lühiajaline ülekoormuse taluvus 130 °C. See muudab konstruktsiooni sobivaks juhtimisseadmetele ja elektripaigaldistele, kus kaabel võib kogeda kõrgemat töötemperatuuri.

2. Juht- ja signaaliahelate vaskjuhtmed

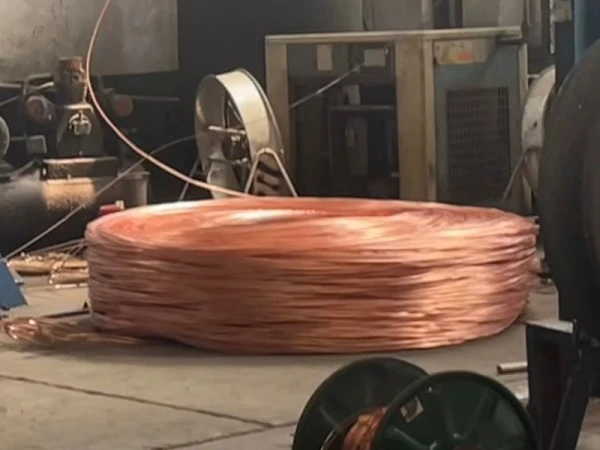

Juhtide spetsifikatsioon hõlmab 99,99% kõrge puhtusastmega hapnikuvaba vaske, saadaval on 1. klassi tahked juhid ja klassi 5 keerdunud painduvad juhid. Valiku jäiga ja painduva konstruktsiooni vahel saab sobitada juhtmestiku meetodi, klemmi paigutuse ja paigaldusruumiga.

3. Leegiaeglustav kest ja valikuline kaitse

Väliskest võib olla leegiaeglustav PVC või polüetüleen (polüolefiin), saadaval on Z(A, B, C) leegiaeglustavad klassid. Varjestatud ZR-KYJYP ja soomustatud ZR-KYJV22 või ZR-KYJY23 konfiguratsioonid vastavad täiendavatele paigaldusnõuetele. Varjestus on asjakohane, kui on vaja kontrollida elektromagnetilisi häireid, samas kui teraslintsoomus pakub mehaanilist kaitset kindlates paigaldustingimustes.

Installimiseks kaabli konfiguratsiooni valimine

Sobiv konstruktsioon sõltub enamast kui juhi suurusest. Südamiku kogus peaks vastama juhtimis- või signaaliahelate arvule, samas kui juhtmeklass peaks vastama paigaldusmeetodile. Kaablirennide ja siseruumides fikseeritud juhtmestiku jaoks võib piisata soomustamata konstruktsioonist. Varjestatud versioone võib kaaluda elektromagnetiliste häirete poolt mõjutatud vooluahelate puhul, samas kui soomustatud versioonid on mõeldud paigaldustele, kus kaabel puutub kokku mehaanilise survega või otsese matmistingimustega.

Projektide puhul, mis nõuavad vähendatud suitsu- ja halogeeniomadusi, tuleks saadaval olev vähese suitsuga leegiaeglustaja WDZ versioon eraldi täpsustada. Marsruutimisel tuleb arvestada ka minimaalse painderaadiusega: kaasasolevates andmetes on kaabli välisläbimõõt ≥6 korda soomustamata versioonide puhul, ≥8 korda varjestatud versiooni puhul ja ≥12 korda soomustatud versioonide puhul.

Tüüpilised rakendused

1. Tulekaitse- ja hoonejuhtimissüsteemid

Leegiaeglustavaid XLPE juhtkaableid saab ühendada tulekaitseseadmete, hooneautomaatika ja nendega seotud elektrisüsteemide madalpinge juhtimisahelatesse. Südamiku kogus ja juhtme suurus tuleks sobitada juhtimisseadmete ja vooluahela paigutusega, mitte valida ainult kaabli ülddiameetri järgi.

2. Fotogalvaanilised ja energiasalvestusseadmed

Juhtkapid, inverteriga seotud seadmed ja energiasalvestussüsteemid võivad piiratud paigaldusalal sisaldada mitut madalpinge signaali- ja juhtimisahelat. XLPE isolatsioon tagab kõrgema töötemperatuuri vahemiku kui PVC juhtkaablid, mida tavaliselt kasutatakse madalama temperatuuriga rakendustes, olenevalt kaabli tegelikest spetsifikatsioonidest ja töötingimustest.

3. Tööstusautomaatika ja protsessiseadmed

Kaablivalikut saab kasutada mootorite, pumpade, ventilaatorite, tööpinkide, PLC-kappide ja muude tööstusseadmetega seotud juhtimisahelate jaoks. Paindliku juhtmega versioonid on kasulikud, kui marsruutimine nõuab suuremat kaabli paindlikkust, samas kui elektromagnetiliste häiretega kokkupuutuvate signaaliahelate puhul võib kaaluda varjestatud konstruktsioone.

4. Maa-alused kommunaal- ja infrastruktuuripaigaldised

Soomustatud ZR-KYJV22 ja ZR-KYJY23 konfiguratsioonid pakuvad lisavõimalust paigaldiste jaoks, mis vajavad täiendavat mehaanilist kaitset, sealhulgas konkreetsed otsematmise rakendused. Soomustamata versioone saab kasutada kaablirennides, sisekanalites ja kaablikraavides, kus mehaaniline kaitse on juba paigaldusmeetodiga tagatud.

5. Elektriseadmed ja ekspordile suunatud projektid

Alajaamade, elektrijaamade, elektriseadmete ja välismaiste projektide puhul tuleb nõutav kaabli spetsifikatsioon kinnitada projekti standardi, pingeklassi, paigaldusmeetodi ja dokumentatsiooninõuetega. Toote dokumentatsiooni, katseprotokolle ja rullide pakendeid saab korraldada vastavalt projekti tarnenõuetele.

Tehniline kontroll enne tellimist

Juhtkaabli projekti puhul on kõige kasulikum teave, mida enne tootmist kinnitada, nõutav pinge, juhtmeklass, ristlõige, südamike arv, leegiaeglustaja klass ja paigalduskeskkond. Kui elektromagnetilised häired või mehaaniline kaitse on osa paigaldusnõudest, tuleks täpsustada varjestus või soomus.

Kaasasolevad tehnilised andmed hõlmavad 0,75–6 mm² juhtme ristlõike ja standardseid südamikukonfiguratsioone 2 kuni 61 südamikuga. Tarnepikkust saab kohandada, samas kui kaabli tuvastamisel kasutatakse rohekaskollase maandussüdamikuga mitmevärvilisi südamikke. Eksporditellimuste puhul võib pakend sisaldada plastrulle või fumigeeritud puidust rulle vastavalt saatmisnõuetele.

KKK

1. Millised standardid on selle kaabli jaoks ette nähtud?

Kaasasolevas tootespetsifikatsioonis on kohaldatavate riiklike standarditena loetletud GB/T 9330 ja GB/T 19666. Kui projekt nõuab täiendavat sertifitseerimist, katsearuandeid või ekspordidokumente, tuleks nõutav dokumentide nimekiri enne tootmist kinnitada.

2. Milline temperatuurivahemik on XLPE isolatsiooni jaoks ette nähtud?

Tehnilised andmed määravad maksimaalseks pikaajaliseks töötemperatuuriks 90 °C ja lühiajaliseks ülekoormustolerantsiks 130 °C. Standardne minimaalne paigaldustemperatuur on ≥0 °C, samas kui külmakindel versioon on loetletud otse ehitamiseks temperatuuril -30 °C.

3. Millised juhi suurused ja südamikukonfiguratsioonid on saadaval?

Juhtmete standardsed ristlõiked on 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Standardsete tuumade konfiguratsioonid hõlmavad 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 ja 61 südamikku ning eritellimusel tootmiseks on saadaval spetsiaalsed tuumade arvud.

4. Millal tuleks määrata varjestatud või soomustatud versioon?

Varjestatud ZR-KYJYP-i võib kaaluda siis, kui juhtahel vajab kaitset elektromagnetiliste häirete eest. Soomustatud ZR-KYJV22 või ZR-KYJY23 on ette nähtud paigaldamiseks, kus on vaja täiendavat mehaanilist kaitset, sealhulgas konkreetsed otsese matmise rakendused. Nõuded painderaadiusele on neil konstruktsioonidel erinevad.

5. Mida tuleks projektipakkumise puhul kinnitada?

Esitage vajalik mudel, juhi ristlõige, südamiku kogus, ligikaudne pikkus, paigaldusviis ja kõik varjestuse, soomuse, vähese suitsu- või külmakindluse nõuded. Eksporditellimuste puhul tuleks kinnitada ka sihtkoht, rulli nõuded ja nõutavad tehnilised või ülevaatusdokumendid.

6. Kas kaablit saab tarnida kohandatud pikkusega?

Jah. Kaasasolevas spetsifikatsioonis on loetletud kohandatavad tarnepikkused, mille pikkuse tolerants on ±0,5%. Vastavalt projekti nõuetele saab arutada ka erituumade arvu ja funktsionaalseid konfiguratsioone.
