Vasest PVC painduv juhtkaabel

Põhitoote mudel: KVVR

Vasest PVC painduv juhtkaabel on 450/750 V juhtkaabel, mis on ehitatud keerdunud vaskjuhtide ning PVC-isolatsiooni ja ümbrise ümber. Paindlik juhtmekonstruktsioon võimaldab kaablil järgida tihedamaid marsruutinguid kui tahke või jäik juht, mis on kasulik, kui juhtjuhtmed peavad läbima kapid, kandikud, torud või seadmeühendused. Selle peamine ülesanne on madalpinge elektrisüsteemides juhtimis-, mõõtmis- ja seiresignaalide edastamine.

Automaatjuhtimis- ja abiahelate puhul on kaabli täpsustamisel oluline juhtme ristlõige, südamike arv, paigaldusviis ja elektritakistus. Saadaolevad juhtmete suurused katavad ühiseid juhtjuhtmestiku nõudeid, samas kui erinevaid südamikukonfiguratsioone saab valida vastavalt vooluahela konstruktsioonile.

Toote tehniliste parameetrite tabel

Ehitus ja elektrilised omadused

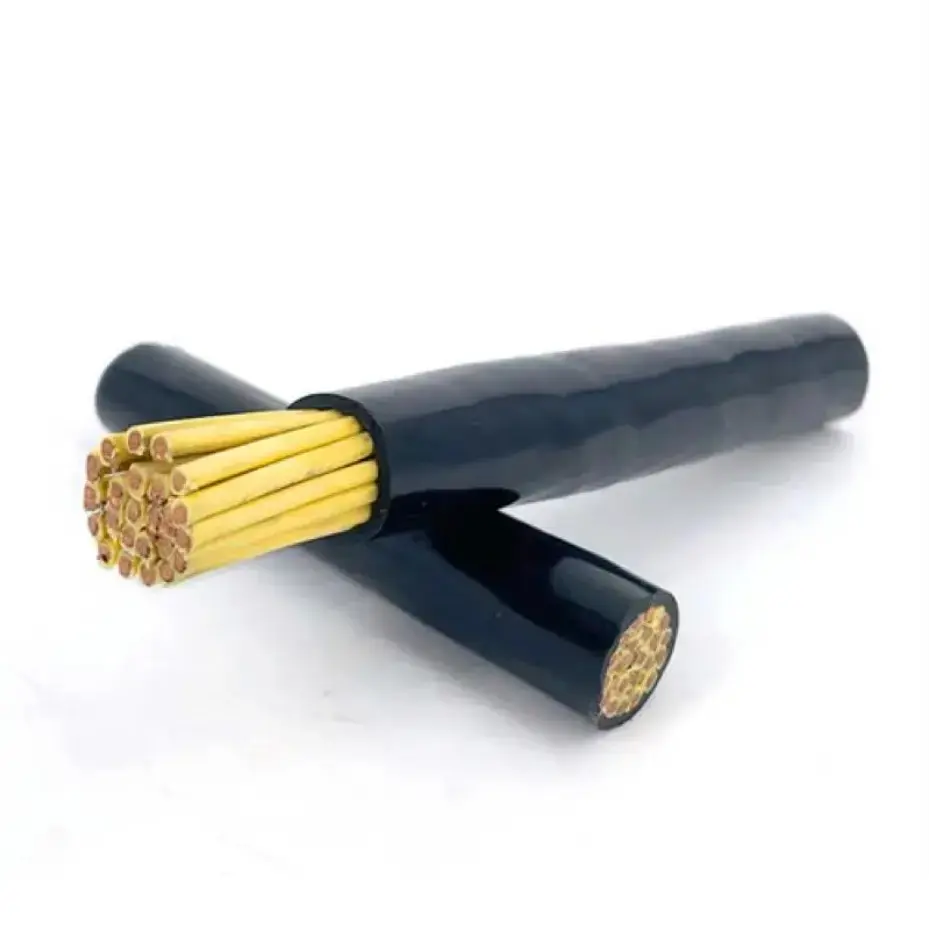

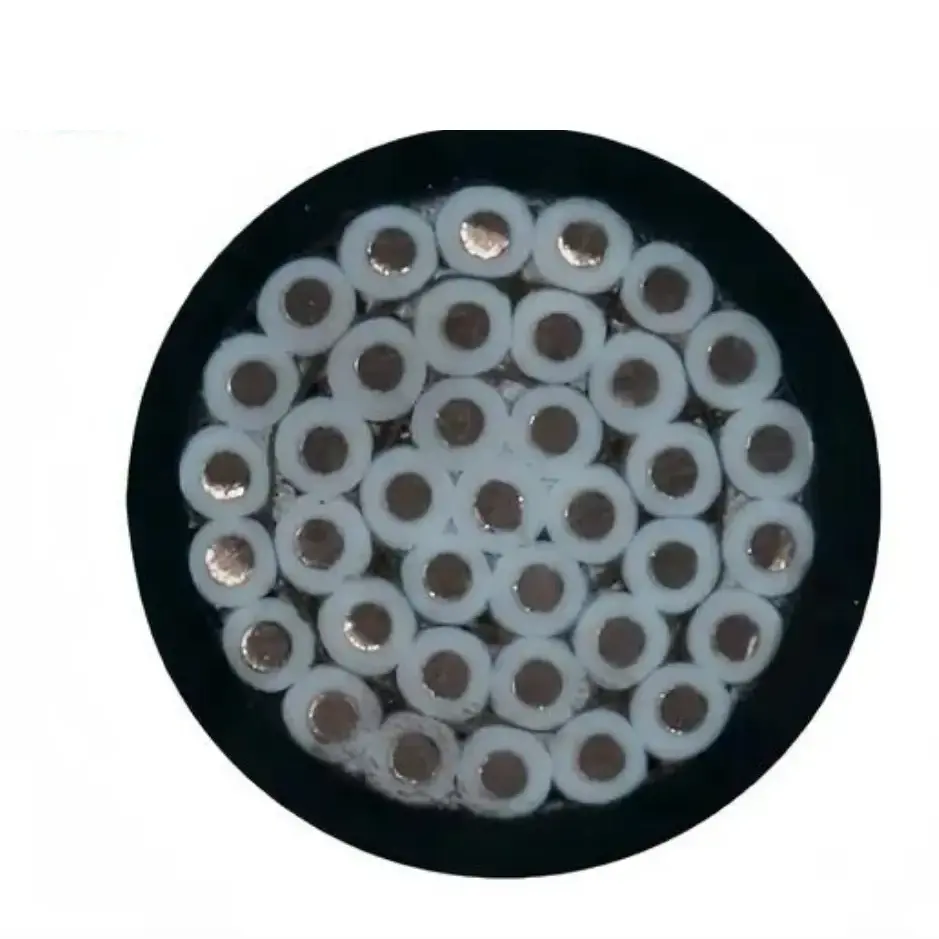

Keerutatud vaskjuht

Juht koosneb mitmest peenest vaskkiust, mitte ühest tahkest juhist. See konstruktsioon tagab mehaanilise paindlikkuse, mis on vajalik juhtjuhtmete marsruutimiseks klemmide, korpuse komponentide ja kaablihaldussüsteemide ümber. Juhtide takistus temperatuuril 20 ℃ on toodud spetsifikatsioonide tabelis nii katmata kui ka kaetud metallide jaoks.

PVC isolatsioon ja ümbris

PVC-d kasutatakse peamise isolatsioonimaterjalina juhtme ümber, kusjuures kaabli konstruktsioon tagab elektrilise eraldatuse üksikute juhtide ja ümbritseva keskkonna vahel. Loetletud isolatsiooni paksus varieerub sõltuvalt juhtme ristlõikest, mis võimaldab kontrollida spetsifikatsiooni vastavust ettenähtud vooluahela nõuetele.

450/750 V juhtjuhtmestik

450/750 V reiting asetab selle kaabli tavalise madalpinge juhtimis- ja lisajuhtmete vahemikku. See on mõeldud pigem elektriliste juhtimis- ja seireahelate jaoks, mitte kõrgema pinge ülekande jaoks valitud toitekaablite asendamiseks. Lõplik valik peaks järgima kogu vooluahela pinget, voolu, paigaldus- ja varustusnõudeid.

Rakenduse stsenaariumid

Vasest PVC painduvat juhtkaablit kasutatakse juhtimis- ja abiahelates, kus juhtmestiku marsruut hõlmab kappe, seadmete ühendusi või muid kohti, mida on paigaldamise ajal lihtsam käsitseda.

1. Elektritööstus: elektrijaotusruumide juhtkapid, generaatorikomplekti juhtjuhtmed ja alajaamade sekundaarsed signaaliahelad.

2. Tööstuslik automatiseerimine: tootmisliini seadmete, tööpinkide, ventilaatorite, veepumpade ja kuivatusseadmete sisemised juhtjuhtmed.

3. Ehitust toetavad projektid: tsentraalsed kliimaseadme juhtmoodulid, lifti juhtkapid, maa-alused masinaruumid ja hoone valgustuse ühendussüsteemid.

4. Metallurgiline tootmine: tootmisseadmete automaatsed juhtkonsoolid ja signaaliühendused tööstuslikes töökodades.

5. Üldised tugiprojektid: tulekaitseühendusseadmete ja keskkonnakaitseliste reoveepuhastusseadmete elektrilised juhtahelad.

Lahendatud on praktilised juhtmestiku probleemid

1. Marsruutimine läbi piiratud ruumide

Juhtkapid ja seadmed sisaldavad sageli piiratud ruumis mitut terminali, komponenti ja kaablite marsruuti. Keerutatud juhe muudab kaabli lihtsamaks marsruutimise ja lõpetamise seal, kus jäika juhti oleks vähem mugav käsitseda.

2. Juhi suuruse sobitamine vooluringiga

Kõik juhtahelad ei vaja sama juhi ristlõiget. Saadaolevad suurused vahemikus 0,5 mm² kuni 6 mm² võimaldavad kaabli spetsifikatsiooni sobitada vooluahela nõuete, paigaldustingimuste ja ühendatud seadmete elektriliste omadustega.

3. Mitmetuumalise juhtjuhtmestiku haldamine

Mitmesoonelise kaabli kasutamine võib lihtsustada seotud juhtimis- ja seireahelate korraldamist. Südamiku kogus tuleks määrata vajalike signaalide, varuahelate ja seadmete juhtmestiku paigutuse põhjal.

4. Järjepidevate elektriparameetrite säilitamine

Juhtide takistus ja isolatsiooni paksus on mõõdetavad parameetrid, mida saab kontrollida määratud kaabli konstruktsiooniga. Projekti hangete jaoks tuleks enne tootmist või saatmist kinnitada nõutav ristlõige, südamiku konfiguratsioon ja kohaldatav tehniline dokumentatsioon.

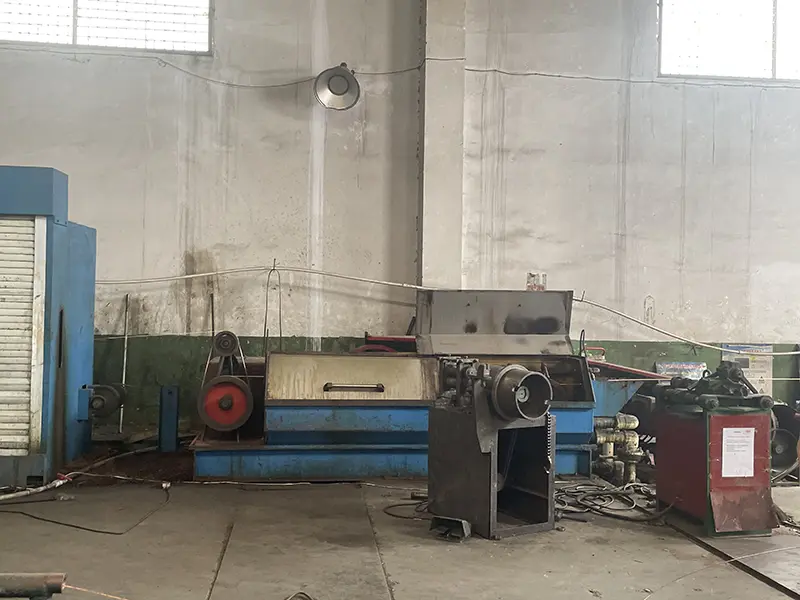

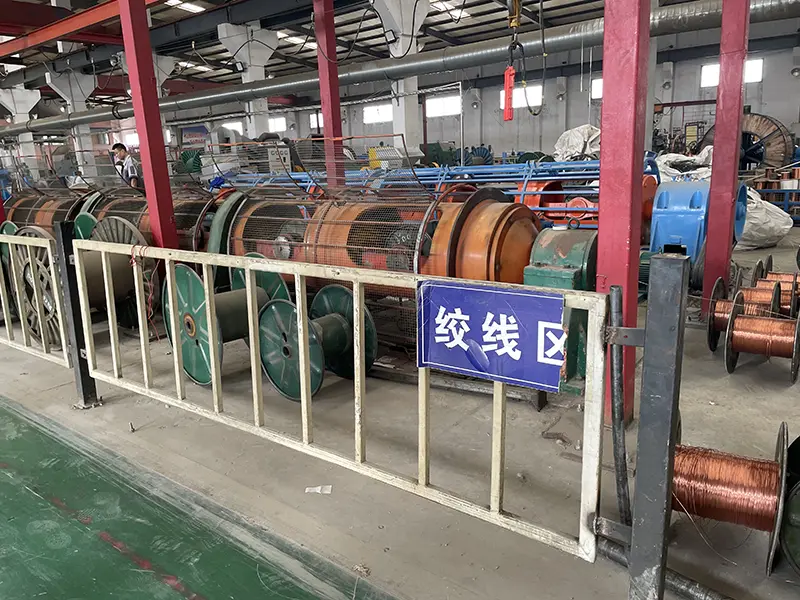

Tootmine ja kvaliteedikontroll

Juhtkaablite hankimisel peaks kvaliteedi hindamine keskenduma pigem jälgitavatele materjalide spetsifikatsioonidele ja mõõdetavatele tootmisparameetritele, mitte ainult välimusele. Asjakohased kontrollid võivad hõlmata juhtme konstruktsiooni, juhtme takistust, isolatsiooni mõõtmeid ja valmis kaabli kontrollimist vastavalt kehtivatele tootenõuetele.

Qiancheng võib pakkuda projekti valikul toote spetsifikatsioone ja nendega seotud tehnilist teavet. Hulgi- või projekttellimuste puhul tuleks enne tellimuse töötlemist kinnitada nõutav mudel, juhi ristlõige, südamiku kogus, kaabli pikkus, pakend ja dokumentatsioon.

Spetsifikatsiooni valiku juhend

Seda tüüpi juhtkaabli valimisel tuleks arvestada mitme parameetriga koos, mitte eraldi juhtme suuruse valimisel.

1. Juhi ristlõige: valige vastavalt elektrikoormusele, vooluahela funktsioonile ja kehtivatele juhtmestiku nõuetele.

2. Südamiku kogus: määrake juht-, seire- ja abiahelate arv, mida kaabel peab kandma.

3. Paigaldusmeetod: kontrollige, kas kaabel juhitakse läbi kapi, aluse, kanali või seadmeühenduse, ja kaaluge vajalikku paindlikkust.

4. Elektrilised parameetrid: kinnitage nimipinge ja juhtme lubatud takistus, mis vastab ühendatud juhtimissüsteemi nõuetele.

5. Projekti dokumentatsioon: projekteerimis- või eksporditellimuste puhul kinnitage enne saatmist nõutav spetsifikatsioonileht, ülevaatusdokumendid ja muud tehnilised dokumendid.

KKK

1. Milline on selle vasest PVC painduva juhtkaabli nimipinge?

Nimipinge on 450/750V. Kaablis on kasutatud PVC-isolatsiooniga keerdunud vaskjuhte ning see on ette nähtud madalpinge juhtimiseks ja abiahelateks.

2. Millised juhi suurused on saadaval?

Tehniliste andmete tabel hõlmab nimiristlõikeid vahemikus 0,5 mm² kuni 6 mm². Tegelik valik peaks põhinema juhtahela elektrinõuetel ja paigaldustingimustel.

3. Kas saate esitada projektivaliku jaoks täielikud tehnilised andmed?

Jah. Tehnilist teavet saab esitada kehtiva juhtme suuruse ja kaabli konfiguratsiooni kohta, sealhulgas juhtme läbimõõt, PVC isolatsiooni paksus ja 20 ℃ alalisvoolujuhtme takistus.

4. Kus seda kaablit tavaliselt kasutatakse?

Seda saab kasutada elektrijaotuse juhtkappides, tööstusautomaatikaseadmetes, liftide juhtimissüsteemides, tsentraalsetes kliimaseadmetes, metallurgiaseadmetes ja keskkonnakaitselistes elektrijuhtimissüsteemides.

5. Kuidas valida kaablit uue juhtimissüsteemi jaoks?

Kinnitage esmalt nimipinge, juhtme ristlõige, vajalik südamiku kogus, paigaldustee ja keskkonnatingimused. Seejärel saab kaabli spetsifikatsiooni sobitada süsteemi elektriliste ja mehaaniliste nõuetega.

6. Kas kaabli pikkust ja muid tehnilisi andmeid saab kohandada?

Kaabli pikkust ja konfiguratsiooninõudeid saab arutada vastavalt projektile. Mittestandardsete tellimuste puhul tuleks enne tootmist kinnitada nõutav juhi suurus, südamiku kogus, pikkus, pakend ja tehniline dokumentatsioon.
