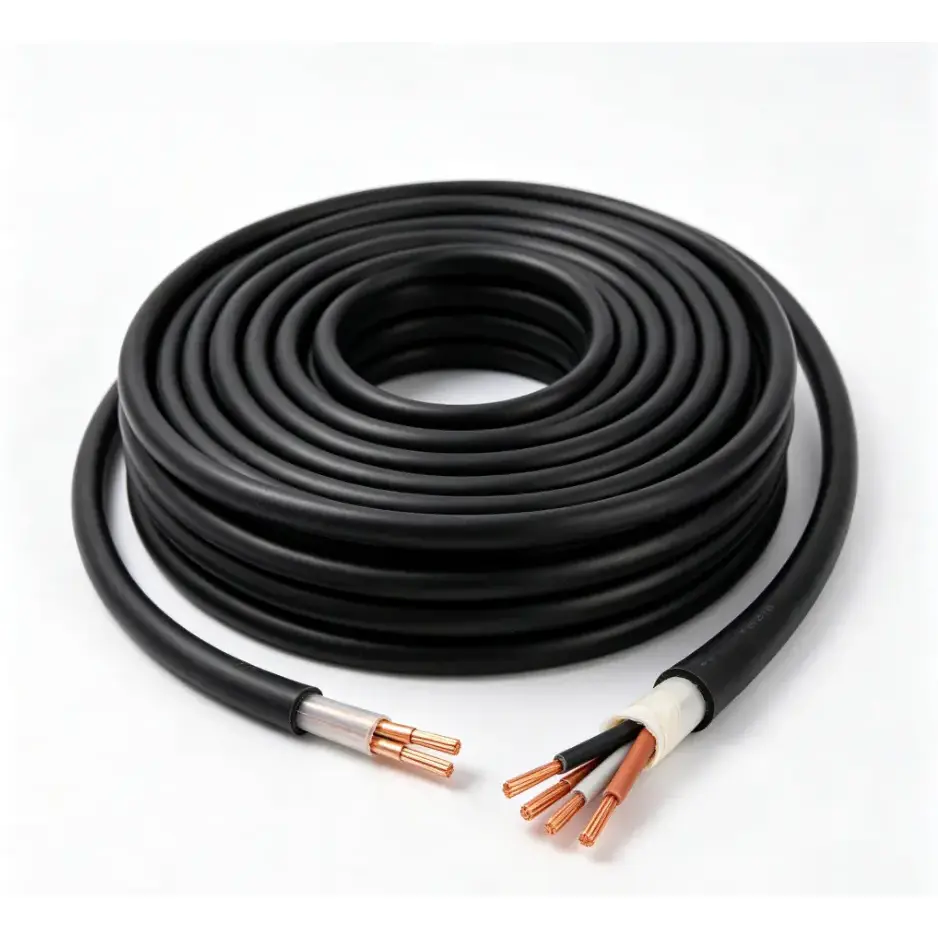

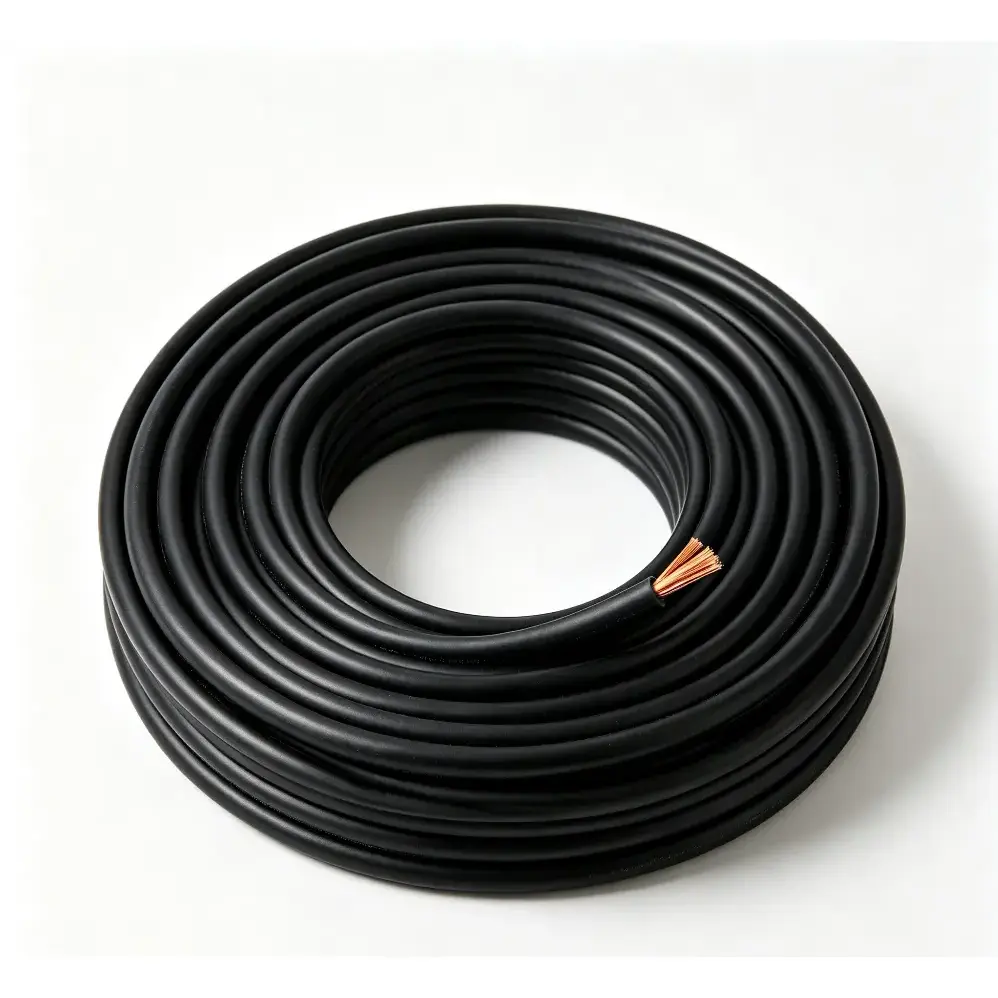

Vasest PVC tulekindel painduv juhtkaabel

Tootemudelid: N(NH)-KVVR, N(NH)-KVVRP jne.

Vasest PVC tulekindel painduv juhtkaabel on mõeldud juhtimis- ja signaaliahelate jaoks, kus tuleb arvestada paindliku paigalduse ja tulekindluse nõudeid koos. See kasutab klassi 5 painduvaid vaskjuhte, vilgukivist teibist tulekindlat kihti ning ekstrudeeritud PVC isolatsiooni ja kesta. Selle konstruktsiooni eesmärk on aidata säilitada vooluahela terviklikkust kindlaksmääratud aja jooksul tulekahju tingimustes, olenevalt kohaldatavast kaabli konfiguratsioonist ja katsenõuetest.

Painduv juhtmestruktuur muudab kaabli sobivaks juhtkappidesse, tulekaitsesüsteemidesse, mehaanilistesse ja elektrilistesse seadmetesse ning tööstuslikesse automaatjuhtimisahelatesse, kus korduv painutamine või kitsad juhtmestikud võivad paigaldamise nõudlikumaks muuta. Kaabli valik peaks põhinema juhtme ristlõikel, südamiku kogusel, paigaldusmeetodil, tulekindlusnõuetel ja ühendatud seadmete elektrilistel omadustel.

Toote spetsifikatsiooni mõõtmed ja tehniliste parameetrite tabel

Ehitus ja jõudlus

Kaablikonstruktsioonis on ühendatud painduv vaskjuht vilgukivist lindist tulekindla kihiga ning PVC isolatsiooni ja ümbrisega. Igal osal on kaabli üldises struktuuris konkreetne funktsioon, seega tuleks vajalik spetsifikatsioon valida vastavalt juhtimisahelale, paigalduskeskkonnale ja kohaldatavatele tulekindlusnõuetele.

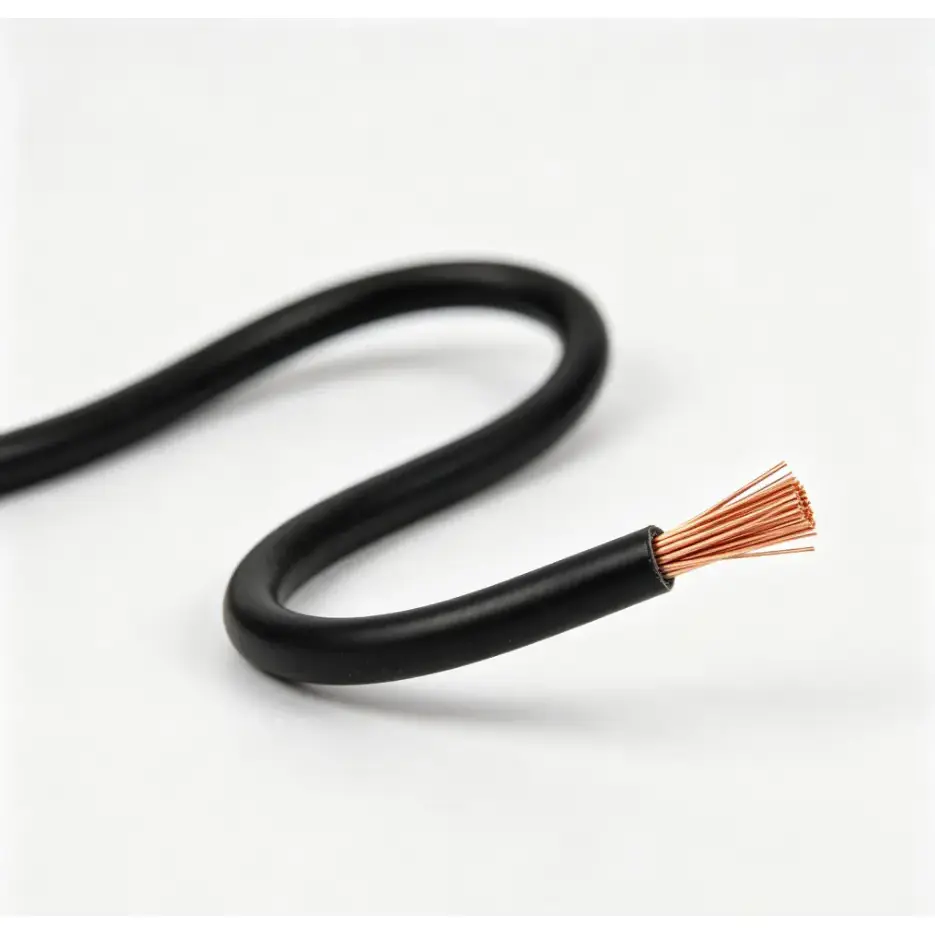

Paindlik klass 5 vaskjuht

Mitme ahelaga juhi konstruktsioon tagab suurema paindlikkuse kui sama nimiristlõikega tahke juht. See on kasulik kapi juhtmestiku, seadmete ühenduste ja paigaldiste puhul, kus kaabel peab läbima piiratud ruumi või seadme komponentide ümber.

Mica-teip tulekindel kiht

Vilgukivist lint on ühendatud juhtme ümber tulekindla kihina. Tulekindlas kaablikonstruktsioonis on see kiht mõeldud kaitsma juhtivat rada, kui kaabel puutub kokku kõrgendatud temperatuuride või leegiga kohaldatavate katsetingimustega määratud aja jooksul.

PVC isolatsioon ja ümbris

Ekstrudeeritud PVC-isolatsioon tagab elektrilise eraldatuse juhi ja ümbritsevate kaablikomponentide vahel, samas kui väliskest pakub täiendavat mehaanilist ja keskkonnakaitset. Isolatsiooni paksus varieerub sõltuvalt nimiristlõikest, nagu on näidatud ülaltoodud spetsifikatsioonide tabelis.

Kus seda kasutatakse

Vasest PVC tulekindel painduv juhtkaabel on ette nähtud juhtimis- ja signaalijuhtmete jaoks, kus vooluahela järjepidevus kindlaksmääratud tulekahju tingimustes on oluline projekteerimisel. Tüüpilised rakendused hõlmavad tuletõrjekappe, hoonete tulekaitsesüsteeme, mehaanilisi ja elektrilisi seadmeid, võimsusega seotud juhtimissüsteeme ja tööstusautomaatikaseadmeid.

Piiratud juhtkappides või seadmete korpustes võib painduv juhtmekonstruktsioon lihtsustada marsruutimist võrreldes vähem painduvate kaablikonstruktsioonidega. Tööstuspaigaldiste puhul tuleks lõplikul valikul arvesse võtta ka ümbritsevat temperatuuri, kaablirenni või kanali paigutust, paindenõudeid, niiskust, õli või muud kokkupuudet keskkonnaga ning ühendatud juhtahela elektrilist koormust.

Kvaliteedi ja spetsifikatsiooni kontrollimine

Seda tüüpi kaablite kvaliteedi hindamine peaks põhinema mõõdetavatel konstruktsioonidel ja elektrilistel parameetritel, mitte ainult välimusel. Juhtide ristlõiget, juhtme takistust, isolatsiooni paksust, tulekindlat kihti, südamiku kogust ja kehtivaid tulekindlusnõudeid tuleks kontrollida kokkulepitud spetsifikatsioonidega.

Enne tootmist või saatmist saab projekti dokumentatsiooni sobitada vajaliku mudeli, ristlõike, südamiku koguse, juhi tüübi ja katsenõuetega. Insenerirakenduste puhul saavad kliendid ka kinnitada, kas enne hulgitootmist on vaja täiendavaid kontrollidokumente, tehnilisi andmeid või näidiseid.

Mida tuleks enne tellimist kinnitada?

Sobiv spetsifikatsioon sõltub juhtimissüsteemist ja paigaldustingimustest. Enne tellimuse esitamist on kasulik kinnitada järgmised punktid:

1. Juhtide ristlõige vastavalt vooluahela nõuetele ja kehtivatele elektriarvutustele.

2. Nõutav südamiku kogus ja see, kas on vaja standardset või kohandatud südamiku konfiguratsiooni.

3. Tulekindlad toimivusnõuded ja kohaldatav projekt või katsestandard.

4. Paigaldusmeetod, sealhulgas juhtkapi juhtmestik, torude paigaldamine, kaablirenni paigaldamine või seadmete ühendamine.

5. Projekti nõutav kaabli pikkus, pakend, dokumentatsioon ja kontrollinõuded.

KKK

1. Kas see vasest PVC tulekindel painduv juhtkaabel suudab tulekahju ajal vooluahela järjepidevust säilitada?

Kaabel on konstrueeritud vilgukivist teibiga tulekindla kihiga, mis aitab säilitada juhtivat rada teatud aja jooksul kohaldatavates tulekatsetingimustes. Tegelik tulepüsivus sõltub kaabli konstruktsioonist, paigaldusmeetodist ja määratud toote katsenõuetest.

2. Millist juhi materjali selles kaablis kasutatakse?

See kasutab painduvaid vaskjuhte. Juhtide konfiguratsioon ja ühe juhtme maksimaalne läbimõõt varieeruvad olenevalt nimiristlõikest, vastavad väärtused on toodud tehnilises tabelis.

3. Millised ristlõiked ja südamikukogused on saadaval?

Loetletud ristlõiked on 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² ja 6 mm². Soovitatavad südamikukogused hõlmavad 2–61 südamikku tabelis näidatud konfiguratsioonides ja kohandatud südamikukoguseid saab arutada vastavalt projekti nõuetele.

4. Kas kaablit saab projekti jaoks kohandada?

Jah. Südamiku kogust ja kaabli pikkust saab kohandada vastavalt projekti spetsifikatsioonile. Enne tootmist tuleks kinnitada nõutav juhtme ristlõige, südamiku konfiguratsioon, tulekindel konstruktsioon, paigaldustingimused ja dokumentatsiooninõuded.

5. Kus seda tüüpi kaablit tavaliselt kasutatakse?

Tüüpilisteks rakendusteks on tuletõrjekapid, hoonete tulekaitsesüsteemid, mehaanilised ja elektriseadmed, tööstuslikud juhtimisahelad ja muud paigaldised, kus on vaja paindlikku juhtmestikku ja tulekindlat kaablikonstruktsiooni.

6. Millist tehnilist teavet tuleks pakkumise jaoks esitada?

Täpse hinnapakkumise ja spetsifikatsiooni kontrollimiseks esitage nõutav mudel, juhtme ristlõige, südamiku kogus, kaabli pikkus, paigalduskeskkond ja kohaldatavad tulekindlusnõuded. Võimaluse korral saab kaabli konstruktsiooni kinnitamiseks enne tootmist kasutada ka projekti jooniseid või tehnilisi kirjeldusi.
