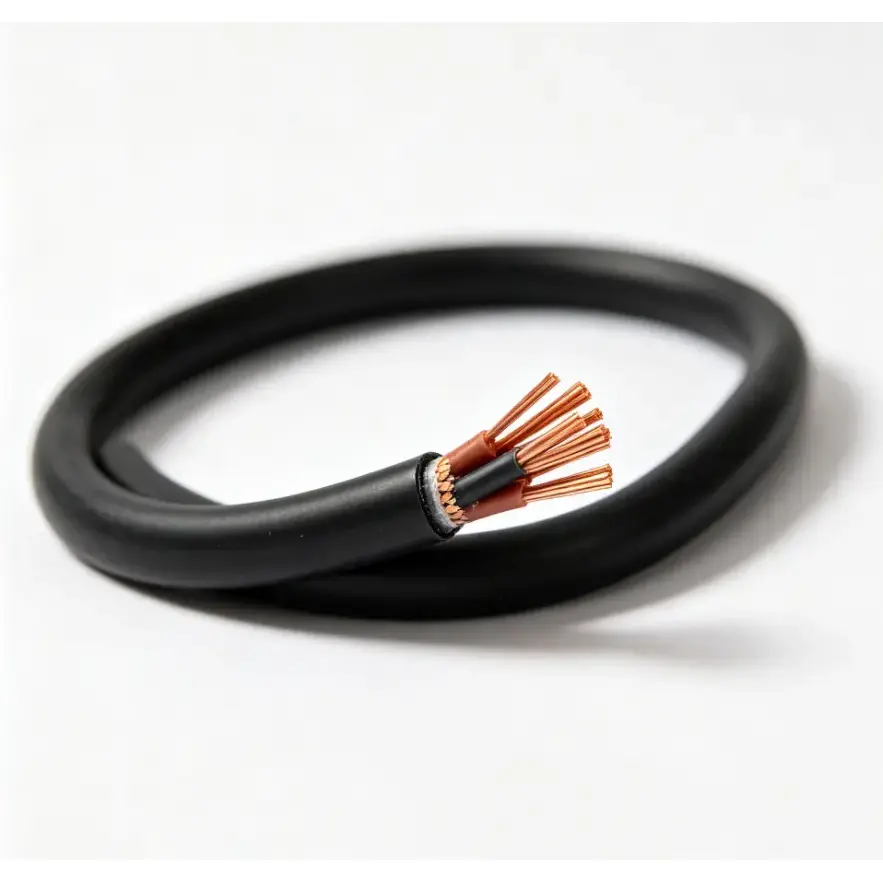

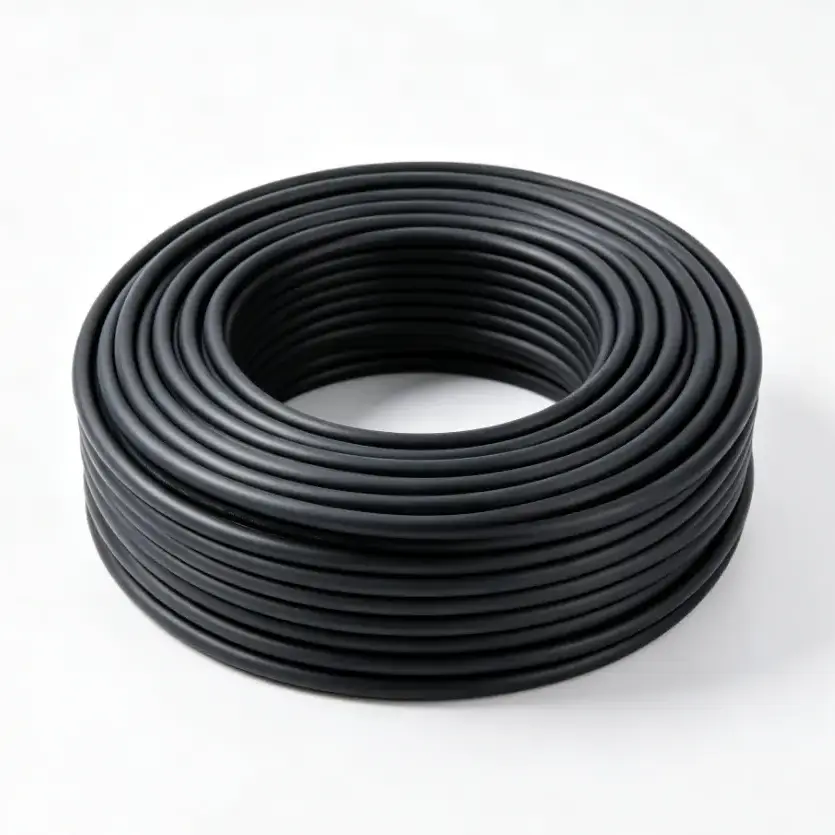

Kõrge temperatuuri juhtkaabel

Põhimudelid: KGG, KFF jne. Isolatsioonimaterjal: silikoonkumm või fluoroplast.

Kõrge temperatuuri juhtkaabel on eriotstarbeline kaabel juhtimis- ja seiresignaalide edastamiseks kõrgendatud temperatuuriga töökeskkonnas. See kasutab juhina kõrge puhtusastmega hapnikuvaba vaske, millel on silikoonkummist või fluoroplastist isolatsioon ning valikulised varjestus- ja kaitsekestastruktuurid. Mitmeahelaline juht tagab seadmete juhtmestiku paindlikkuse, samas kui isolatsiooni ja ümbrise materjale saab valida vastavalt töötemperatuurile ja ümbritsevatele tingimustele.

See konstruktsioon on mõeldud rakendustele, kus temperatuuritaluvus on kaabli valiku oluline osa. Tüüpilised rakendused hõlmavad metallurgiat, kuumtöötlust, tööstuslikke ahjusid, termotöötlusseadmeid ja muid tööstuslikke juhtimissüsteeme. Kaabli tegelik spetsifikatsioon tuleks valida vastavalt pidevale temperatuurile, tipptemperatuurile, elektrinõuetele, paigaldustingimustele ja kokkupuutele õli, niiskuse või söövitava keskkonnaga.

Toote spetsifikatsiooni mõõtmed ja tehniliste parameetrite tabel

Materjal ja konstruktsioon

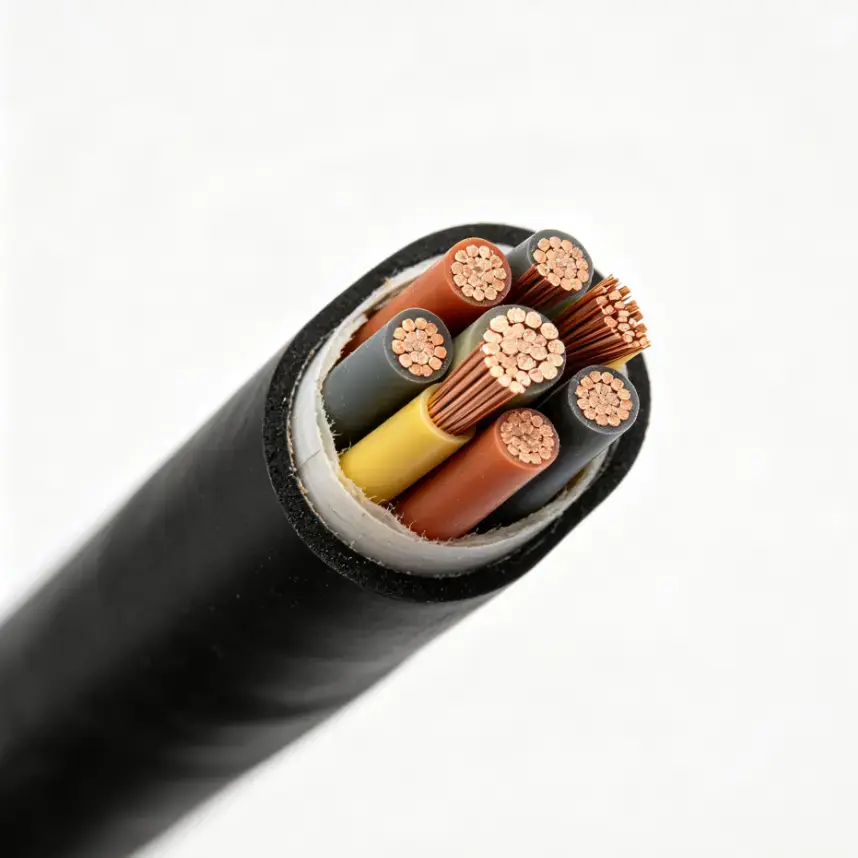

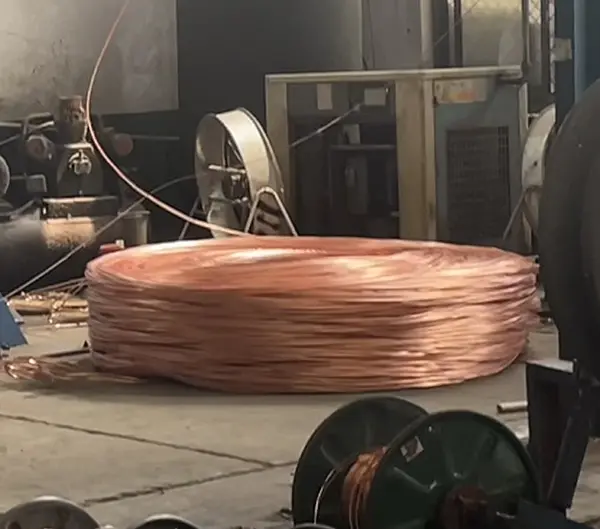

1. Kõrge puhtusastmega hapnikuvaba vaskjuht

Juht on valmistatud kõrge puhtusastmega hapnikuvabast vasest mitme ahelaga painduva konstruktsiooniga. Võrreldes jäiga tahke juhiga on keerdunud struktuur sobivam seadmete ja juhtkappide ümber marsruutimiseks. Saadaolev juhtme ristlõige on vastavalt loetletud spetsifikatsioonivahemikule 0,5 mm² kuni 10 mm².

2. Silikoonkummist või fluoroplastist isolatsioon

Silikoonkumm ja fluoroplast pakuvad temperatuurikindlaid isolatsioonivõimalusi erinevates töötingimustes. Materjali valimisel tuleks arvesse võtta pigem pidevat töötemperatuuri, lühiajalist kokkupuudet temperatuuriga, mehaanilisi nõudeid ja ümbritsevat keskkonda, mitte ainult temperatuuri.

3. Valikuline varjestus juhtimisahelate jaoks

Kaabli võib varustada vasktraadi punutisega või vasklindiga, kui varjestus on vajalik. Määratud varjestuse katvus on ≥80%. Varjestus on eriti oluline, kui juht- või seireahelad on paigaldatud elektrilisi häireid tekitada võivate seadmete lähedusse.

4. Mitu ümbrise materjali valikut

Väliskestal võib kasutada kõrge temperatuurikindlat madala suitsuga halogeenivaba leegiaeglustavat PVC-d, silikoonkummi, fluoroplasti või nitriilkatte segu. Olemasolev konstruktsioon pakub erinevaid kombinatsioone temperatuurikindlusest ja vastupidavusest õli, happe, leelise ja muude tööstuslike tingimuste suhtes.

Toimivuse ja rakenduse kaalutlused

Juhtkaabli töötemperatuuri määrab kogu kaabli konstruktsioon, sealhulgas juht, isolatsioon, kest ja paigaldustingimused. Seetõttu tuleks enne spetsifikatsiooni valimist koos kinnitada temperatuuriklass, kokkupuude keskkonnaga ja elektrinõuded.

1. Pika- ja lühiajalised temperatuurinõuded

Saadaolevad pikaajalise töötemperatuuri klassid on 90 ℃, 180 ℃ ja 200 ℃. Sõltuvalt valitud konstruktsioonist võib lühiajaline tipptemperatuur ulatuda 250 ℃ kuni 280 ℃. Silikoonkummist ja FEP fluoroplastist versioonid taluvad ka kuni -60 ℃ temperatuuri. Valitud klass peaks vastama seadme tegelikule temperatuuriprofiilile.

2. Juht- ja seireahelate elektriline jõudlus

Hapnikuvaba vaskjuht tagab juhtimis- ja jälgimissignaalide jaoks vajaliku elektritee, samas kui isolatsioonitakistus ja vastupidavuspinge pakuvad mõõdetavaid elektrilisi jõudlusnäitajaid. Kui elektromagnetilised häired on muret tekitavad, võib määrata vaskpunutise või vasklindi varjestuse.

3. Vastupidavus tööstuslikele töötingimustele

Kõrge temperatuuriga alad võivad sisaldada ka õli, niiskust, tolmu, happelisi või aluselisi aineid. Seetõttu tuleks ümbris valida vastavalt tegelikule ümbritsevale keskkonnale. Erinevate temperatuuri- ja keskkonnamõjude kombinatsioonide puhul võib kaaluda silikoonkummist, fluoroplastist ja nitriilkest.

4. Paindlik paigaldus seadmete ümber

Mitme ahelaga juhtmekonstruktsioon toetab paindlikku marsruutimist tööstusmasinate, juhtkappide ja soojusseadmete ümber. Südamiku kogus, juhtme ristlõige ja kaabli üldine konstruktsioon tuleks sobitada olemasoleva paigaldusruumi ja vooluahela nõuetega.

Tüüpilised tööstuslikud rakendused

Seda kaablit kasutatakse juhtimis-, jälgimis- ja signaaliahelate jaoks tööstuslikes keskkondades, kus kõrge temperatuur mõjutab kaabli valikut. Tüüpilised rakendused hõlmavad järgmist:

● Metallurgia ja metallitöötlemise seadmed

● Kuumtöötlusliinid ja termilise töötlemise seadmed

●Tööstuslikud ahjud ja küttesüsteemid

●Kõrgtemperatuuri tootmismasinad

●Tööstuslikud juhtkapid ja seadmete ühendused

●Temperatuuri jälgimise ja juhtimisahelad

●Seadmed, mis puutuvad kokku õli, niiskuse, tolmu või söövitava tööstusliku keskkonnaga

Kvaliteedikontroll ja tehniline kontroll

Tööstuskaablite hankimisel peaks toote kontrollimine keskenduma mõõdetavatele ehitus- ja elektriparameetritele. Peamised elemendid hõlmavad juhtme materjali, juhi ristlõiget, südamiku kogust, isolatsioonimaterjali, ümbrise konstruktsiooni, nimipinget, isolatsioonitakistust, juhi takistust ja vastupidavuspinget.

Tootmiskontroll võib hõlmata mõõtmete kontrollimist, juhtide takistuse testimist, isolatsioonitakistuse testimist ja võimsuse sageduse vastupidavuse pinge testimist vastavalt kohaldatavale toote spetsifikatsioonile. Inseneri- ja eksporditellimuste puhul saab tehnilist dokumentatsiooni ja katseprotokolle kinnitada vastavalt nõutud spetsifikatsioonile ja projekti tingimustele.

Mida tuleks enne tellimist kinnitada?

Kõrge temperatuuri juhtkaabli spetsifikatsiooni jaoks tuleks enne pakkumist või tootmist kinnitada järgmine teave:

●Pidev töötemperatuur ja võimalik lühiajaline tipptemperatuur

●Vajalik juhi ristlõige ja südamike arv

● Nimipinge ja elektrilise jõudluse nõuded

●Kas vaskpunutis või vasklindi varjestus on vajalik

● Nõutav ümbrise materjal ja keskkonnakindlus

● Kokkupuude õli, happe, leelise, niiskuse, tolmu või söövitava ainega

● Nõutav leegiaeglustav või tulekindel jõudlus

●Kaabli pikkuse, pakendi ja tehnilise dokumentatsiooni nõuded

KKK

1. Millist temperatuuri see kõrge temperatuuri juhtkaabel pidevalt talub?

Saadaval on pikaajalise töötemperatuuri klassid 90 ℃, 180 ℃ ja 200 ℃. Sõltuvalt valitud konstruktsioonist võib lühiajaline tipptemperatuur ulatuda 250 ℃ kuni 280 ℃. Silikoonkummist ja FEP fluoroplastist versioonid peavad vastu ka madalatele temperatuuridele kuni -60 ℃.

2. Millist juhi materjali kasutatakse?

Juht kasutab kõrge puhtusastmega hapnikuvaba vaske mitmeahelalises painduvas konstruktsioonis. Saadaolev juhtme ristlõige on vastavalt loetletud tehnilisele spetsifikatsioonile 0,5 mm² kuni 10 mm².

3. Kas varjestuse saab lisada?

Jah. Valikuline varjestus hõlmab vasktraadist punumist või vasklindiga mähkimist, mille varjestuse katvus on ≥80%. Varjestuskonstruktsiooni saab valida vastavalt juhtimissüsteemile ja elektromagnetilisele keskkonnale.

4. Kas saate kohandada kaablisüdamike, ristlõike, varjestuse ja leegiaeglustavaid klasse?

Jah. Loetletud konstruktsioon toetab 2 kuni 61 südamikku ja juhtmete ristlõiget 0,5 mm² kuni 10 mm². Varjestuse, ümbrise materjali, leegiaeglustava või tulekindla nõudeid ja kaabli pikkust saab kinnitada vastavalt taotlusele ja tehnilisele kirjeldusele.

5. Kas kaabel sobib õli, happe ja leelise kokkupuuteks?

Saadaolevate ümbriste hulka kuuluvad silikoonkummi, fluoroplasti, nitriilkatte segu ja kõrge temperatuurikindel PVC. Kui esineb õli, hapet, leelist, niiskust või söövitavaid aineid, tuleks ümbrise materjal valida vastavalt tegelikule töökeskkonnale.

6. Millist teavet on vaja väliskaubanduse hulgitellimuse jaoks?

Esitage nõutav juhtme ristlõige, südamiku kogus, töötemperatuur, nimipinge, varjestusnõue, ümbrise materjal, kaabli pikkus, rakenduskeskkond ja kohaldatavad tehnilised standardid. Need üksikasjad võimaldavad kaabli konstruktsiooni ja tootmisspetsifikatsiooni kinnitada enne hinnapakkumist.
